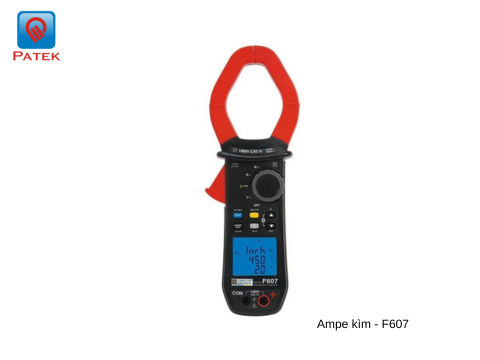

Ampe kìm - F607
Model: F607
Nhà sản xuất: Chauvin Arnoux
Xuất xứ: Pháp
Đặc điểm Đồng hồ kẹp vạn năng F607
- Kẹp đo F607 được thiết kế cho lĩnh vực như phân phối điện, hóa chất, hóa dầu, luyện kim và vận tải. Đồng hồ kẹp vạn năng F607 là một thiết bị lý tưởng sử dụng cho việc kiểm tra, đo kiểm tại các trạm phân phối và truyền tải điện hạ áp, các phép đo dòng điện lên đến 3000A. Đặc biệt, nhờ trang bị hệ thống thu kỹ thuật số TRMS 12 bit nên F607 phản hồi rất nhanh kết quả đo với độ chính xác cao.
- Nhờ có dải đo lớn và các phép đo giá trị đỉnh cao, F607 đảm bảo các phép đo chính xác bất kể loại tín hiệu nào.
- Màn hình hiển thị với ba đèn nền lớn giúp dễ đọc trong mọi trường hợp.
- Mỗi vị trí của công tắc xoay tương ứng với một chức năng duy nhất nên rất dễ sử dụng.
- Các ứng dụng chính: bảo trì, kiểm tra, giám sát, chẩn đoán, kiểm tra thông mạch, v.v..
- Chức năng đo lường: Dòng điện xoay chiều, Điện áp xoay chiều, Dòng điện một chiều, Điện áp một chiều, Diode, Tần số, Sóng hài, Công suất, Hệ số công suất, Điện trở,...
Xem thêm: HƯỚNG DẪN ĐO ĐIỆN TRỞ ĐẤT BẰNG AMPE KÌM ĐƠN GIẢN
Thông số kỹ thuật của đồng hồ kẹp vạn năng F607
Đường kính kẹp | 60 mm |
Hiển thị | LCD với đèn sáng nền |
Hiển thị giá trị đo | 10,000 số đếm |
Số giá trị đo hiển thị | 3 |
Loại giá trị đo thu được | TRMS [AC, AC + DC]/DC |
Chức năng tự động chọn dải đo | Có |
Tự động nhận dạng AC/DC | Có |
A AC | 0.25 đến 2,000A (Giá trị đỉnh 3,000A) |
A DC | 0.25 đến 3,000 A |
A AC + DC | 0.25 đến 2,000 A (Giá trị đỉnh 3,000A) |
Độ chính xác | 1 % L. + 3 số |
V AC | 0.15 đến 1,000 V |
V DC | 0.15 đến 1,000 V |
V AC + DC | 0.15 đến 1,000 V |
Độ chính xác | 1 % giá trị đọc + 3 số |
Hz | Dòng: 5 Hz đến 1,000 Hz Áp: 5 Hz đến 20 kHz |
Ohm | 0.1 Ω đến 99.99 kΩ |
Điện áp/ dòng đo | ≤ 8 V/ ≤ 680 µA |
Chế độ bíp liên tục | Có |
Ngưỡng liên tục | 40 Ω |
Công suất 1 pha và tổng 3 pha | Có |
Công suất tác dụng | 1 W đến 2,000 kW |
Công suất phản kháng | 1 var đến 2,000 kvar |
Công suất biểu kiến | 1 VA đến 2,000 kVA |
FP / DPF | Có/ Có |
Phân tích sóng hài | Có |
THDf/THDr | Có/ Có |
Phân tích tần số | Bậc thứ 25 |
Chức năng | |
Đo quá dòng | Có |
Dòng khởi động của mô tơ | Có |
Thay đổi tải | Có |
Giữ giá trị hiển thị | Có |
Hiển thị giá trị Min. / Max. | Có |
Hiển thị giá trị đỉnh (Peak+ / Peak-) | Có |
Tự động tắt nguồn | Có |
Ghi dữ liệu | Có |
Giao tiếp | Bluetooth |
Tiêu chuẩn bảo vệ | IP 54 |
An toàn điện theo tiêu chuẩn IEC 61010 | 1,000 V CAT IV và CAT III |
Nguồn cấp | 4 x 1.5 V AA |
Kích thước/ khối lượng | 111 x 296 x 41 mm / 640 g |
Phụ kiện tiêu chuẩn | 01 Bộ 2 dây đo (đỏ, đen) 01 Bộ 2 que đo (đỏ, đen) 01 Bộ 2 đầu kẹp cá sấu 01 Bộ 4 pin AA 1.5V 01 Túi mềm đựng thiết bị |
Hướng dẫn sử dụng ampe kìm đo điện trở F607
ĐO DÒNG ĐIỆN (A)
a. Đo AC
Đối với phép đo dòng điện xoay chiều, hãy tiến hành như sau:
- Đặt công tắc thành biểu tượng
và chọn AC bằng cách nhấn
. Biểu tượng AC sẽ hiện thị
- Chỉ kẹp vật dẫn cần đo kiềm có liên quan vào bên trong kìm đo.
Đo AC bằng ampe kìm đo dòng điện F607
b. Đo DC hoặc AC + DC
Để đo dòng điện DC hoặc AC + DC, nếu đơn vị hiển thị không chỉ ra "0", trước tiên hãy chỉnh 0 DC như sau:
- Bước 1: Chỉnh sửa giá trị “0” DC quan trọng: Kìm đo không được kẹp bất kỳ dây dẫn nào trong quá trình chỉnh “0” DC. Giữ kẹp ở cùng một vị trí trong toàn bộ quy trình để giá trị hiệu chỉnh sẽ chính xác. Nhấn phím HOLD cho đến khi thiết bị phát ra tiếng bíp bíp và hiện thị giá trị "0". Giá trị hiệu chỉnh được lưu trữ cho đến khi thiết bị được tắt nguồn.
Lưu ý: việc hiệu chỉnh chỉ được thực hiện khi giá trị được hiển thị là <± 20 A, nếu không giá trị được hiển thị sẽ nhấp nháy và không được lưu lại. thiết bị phải được hiệu chuẩn lại.
- Bước 2: Để thực hiện một phép đo
- Công tắc đặt thành chọn DC hoặc AC + DC bằng cách nhấn nút màu vàng cho đến khi đạt được sự lựa chọn mong muốn.
- Chỉ kẹp vật dẫn cần đo kiểm có liên quan vào bên trong kìm đo
Đo DC hoặc AC + DC bằng ampe kìm đo dòng điện F607
ĐO ĐIỆN ÁP (V)
Để đo điện áp, hãy tiến hành như sau:
- Đặt công tắc chuyển thành V≂
- Kết nối dây dẫn màu đen với “COM” và dây dẫn màu đỏ với "+".
- Đặt các đầu dò thử nghiệm hoặc kẹp cá sấu vào các đầu cuối của mạch điện cần đo. Thiết bị tự động chọn AC hoặc DC theo giá trị đo lớn hơn. Biểu tượng AC hoặc DC sáng ở chế độ nhấp nháy. Để chọn AC, DC hoặc AC + DC theo cách thủ công, hãy nhấn phím màu vàng để đạt được lựa chọn mong muốn. Biểu tượng tương ứng với lựa chọn được thực hiện sau đó sáng ở chế độ cố định

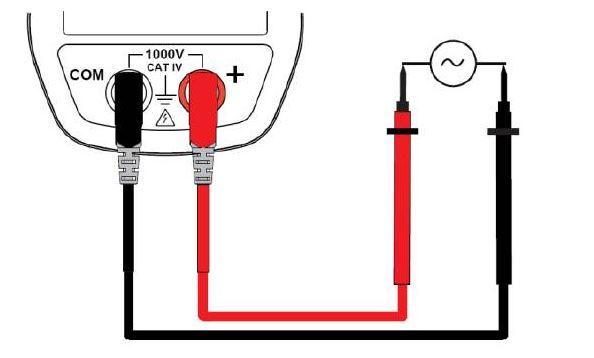

Đo điện áp bằng ampe kìm đo dòng điện F607
ĐO ĐIỆN TRỞ (Ω)
Cảnh báo: Trước khi thực hiện phép đo điện trở, hãy đảm bảo rằng mạch được giữ nguyên và mọi tụ điện đã được xả.
- Đặt công tắc để hiện thị
và ấn nút màu vàng. Biểu tượng Ω sẽ được hiển thị
- Kết nối dây dẫn màu đen với “COM” và dây dẫn màu đỏ với “+”
- Đặt các đầu dò thử nghiệm hoặc kẹp cá sấu trên các đầu nối của mạch điện hoặc linh kiện cần đo
Đo điện trở bằng ampe kìm đo dòng điện F607
ĐO TẦN SỐ (HZ)
Đo tần số có sẵn ở dạng V, W và A cho các chất lượng AC và AC + DC. Phép đo dựa trên số lượng các đoạn của sóng tín hiệu đi qua điểm “0” (các phần đi về phía dương)
a. Đo tần số điện áp
- Đặt công tắc ở chế độ hiển thị V≂ và ấn vào Hz. Khi đó biểu tưởng Hz sẽ được hiển thị.
- Chọn AC bằng cách nhấn phím tẩy màu vàng cho đến khi đạt lựa chọn mong muốn
- Kết nối dây dẫn màu đen với "COM" và dây dẫn màu đỏ với "+".
- Đặt các đầu dò thử nghiệm hoặc kẹp cá sấu trên các đầu cuối của mạch điện cần đo

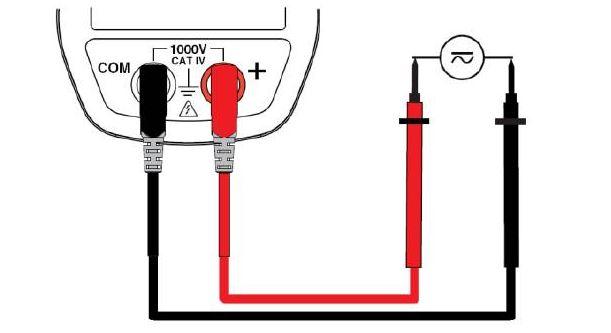

Đo tần số điện áp bằng ampe kìm đo dòng điện F607
b. Đo tần số dòng điện
- Đặt công tắc ở chế độ A≂ và ấn vào Hz. Biểu tượng HZ sẽ được hiện thị
- Chọn AC hoặc AC + DC bằng cách nhấn nút chọn màu vàng cho đến khi đạt được lựa chọn mong muốn
- Chỉ kẹp vật dẫn cần đo kiểm có liên quan vào bên trong kìm đo
Đo tần số dòng điện bằng ampe kìm đo dòng điện F607
Bài viết trên đã hướng dẫn cách sử dụng ampe kìm đo dòng điện, hay còn được gọi là đồng hồ kẹp vạn năng F607 đến từ thương hiệu Chauvin Arnoux Pháp. Để có thể mua được sản phẩm F607 chính hãng, quý khách vui lòng liên hệ ngay với chúng tôi tại https://patek.com.vn/
