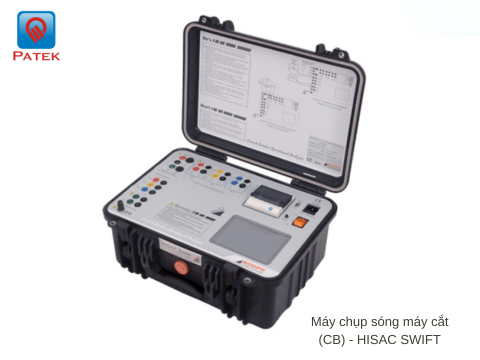

Máy chụp sóng máy cắt (CB) - HISAC SWIFT
Model: Hisac Swift
Nhà sản xuất: Scope
Xuất xứ: Ấn Độ
HISAC Swift, phiên bản mới nhất từ SCOPE về các giải pháp kiểm tra ngắt mạch cực kỳ nổi tiếng của dòng HERAC là một công cụ kiểm tra tất cả trong một, được thiết kế để tiết kiệm thời gian thử nghiệm hiệu suất của CB trung và cao thế.
Thiết bị được đặt trong vỏ nhựa đúc chắc chắn, có màn hình màu cảm ứng và tích hợp thêm máy in nhiệt. Kết quả đo có thể lưu vào bộ nhớ thiết bị hoặc có thể tải về PC thông qua cáp kết nối.
HISAC Swift là sản phẩm được kết hợp từ các tính năng của CB Analyzer & Micro-ohm Meter và được thiết kế rất gọn nhẹ, dễ dàng di chuyển. Thiết bị được thiết kế đặc biệt để hoạt động tốt trong các trạm điện cao áp, nơi mà môi trường có nguy cơ nhiễu điện từ cao.
HISAC Swift có thể kiểm tra, ghi lại và in tất cả các thông số quan trọng như thời gian hoạt động của các tiếp điểm điện trở chính & trước khi tiếp xúc, thời gian tiếp xúc phụ, dòng hoạt động trên cuộn đóng/ ngắt và điện trở tiếp xúc trên cả 3 cực. Tất cả các phép đo trên được tích hợp vào chỉ một thiết bị HISAC Swift, giảm thiểu được việc phải mang cùng lúc nhiều thiết bị cho các hạng mục đo kiểm
Giao diện người dùng đơn giản thông qua màn hình cảm ứng màu trên bo mạch và các kết nối thông minh đảm bảo tiến trình thử nghiệm được diễn ra nhanh chóng với các loại CB khác nhau.
HISAC Swift - Bộ phân tích hoạt động của Bộ ngắt mạch được thiết kế để kiểm tra hiệu suất của Bộ ngắt mạch MV. Máy phân tích chứa nhiều mô-đun đo thông minh khác nhau được thiết kế để đo các thông số như thời gian tiếp xúc của các tiếp điểm Chính/PIR & Phụ, đặc tính dòng điện cuộn đóng/ngắt và điện trở tiếp xúc tĩnh của các cực R, Y & B cùng một lúc.
Các kết quả có thể được xem trực tiếp trên màn hình cảm ứng TFT ở dạng đồ họa cũng như số. Có thể in biểu đồ trên máy in nhiệt tích hợp hoặc tải bản ghi xuống PC để phân tích sâu hơn trên phần mềm CPLOT. Công cụ tất cả trong một này phù hợp nhất cho các CB do nhóm vận hành.
Ưu điểm của máy chụp sóng máy cắt (CB) - HISAC Swift
- Thiết bị được thiết kế với chất liệu nhựa đúc chắc chắn, màn hình cảm ứng và tích hợp máy in nhiệt.
- Kết quả đo được lưu vào bộ nhớ thiết bị hoặc có thể tải về PC thông qua cáp kết nối.
- Tích hợp các tính năng của CB analyzer và micro ohm meter.
- Có thiết kế rất gọn nhẹ, giúp dễ dàng di chuyển.
- Thiết bị hoạt động tốt trong các trạm điện cao áp, khu vực có nguy cơ nhiễu điện từ cao.
- Giao diện đơn giản, đảm bảo tiến trình thử nghiệm được diễn ra nhanh chóng với các loại CB khác nhau.
Đặc điểm nổi bật của HISAC Swift
- Đã được thử nghiệm theo tiêu chuẩn IEC 60068, IEC 61326 & IEC 61010-1. được đánh dấu CE
- Nhập dữ liệu thông tin máy cắt và cài đặt hệ thống được nhập vào bộ thông qua bàn phím màn hình cảm ứng
- Hoạt động: C, O, CO, OC, OCO với độ trễ có thể cấu hình
- Thời gian tiếp xúc của 3 tiếp điểm chính và 3 tiếp điểm PIR với độ phân giải 0,05mS
- Một kênh nội bộ để đo dòng điện đóng và ngắt
- 3 kênh ghép kênh để đo điện trở tiếp xúc tĩnh với độ phân giải 0,1μΩ và phạm vi lên tới 2Ω
- Phần mềm CPLOT được cung cấp cùng với công cụ để phân tích sâu hơn trên PC
- Màn hình LCD màu TFT có cảm ứng, Máy in tích hợp, Bộ nhớ tích hợp để lưu trữ dữ liệu nội bộ
Thông số kỹ thuật
Kênh đo | 3 Cực chính + 3 cực phụ (PIR). |
Tốc độ lấy mẫu | Tùy chọn 20kC, 10kC, 5kC, 2kC và 1kC. |
Tùy chọn kích hoạt | Có thể lựa chọn Mở, Đóng, CO, OC, OCO, độ trễ giữa các hoạt động |
Tiếp điểm phụ | 2 Kênh: Không điện và có điện (15V đến 300V DC cho tiếp điểm có điện). |
Điện trở tiếp xúc | 3 Kênh, dòng thử lớn nhất 10A. |
Điều khiển đóng cắt | Hai tiếp điểm đóng/mở phạm vi 50A, 300V AC/DC cho hoạt động của máy cắt. |
Màn hình hiển thị | Màn hình cảm ứng LCD màu TFT 5.7” với đèn nền LED, 320 x 240px. |
Nguồn cấp | Từ 90 đến 260V AC, từ 47 đến 63Hz, khoảng 25VA. |
Giao tiếp máy tính | Cổng USB. |
Nhiệt độ vận hành | Từ 0°C đến 50°C, lên đến 95% RH (không đọng nước). |
Kích thước | 415 x 230 x 200 (mm). |
Trọng lượng | 10kg. |
Ứng dụng của máy chụp sóng máy cắt (CB) - HISAC Swift
HISAC Swift có thể kiểm tra, ghi lại và in tất cả các thông số quan trọng như: thời gian hoạt động của các tiếp điểm điện trở chính trước khi tiếp xúc, thời gian tiếp xúc phụ, dòng điện hoạt động trên cuộn đóng/ngắt và điện trở tiếp xúc trên cả 3 cực. Tất cả các phép đo đều được tích hợp vào một thiết bị HISAC Swift, giảm thiểu được việc phải mang cùng lúc nhiều thiết bị cho các hạng mục đo đạc và kiểm tra.
