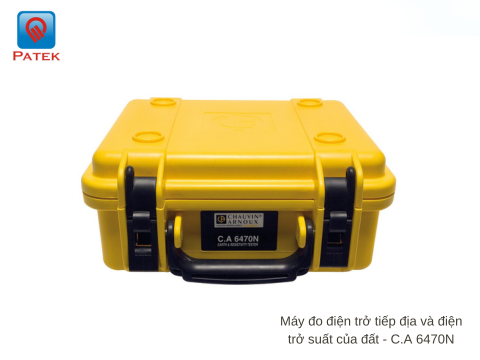

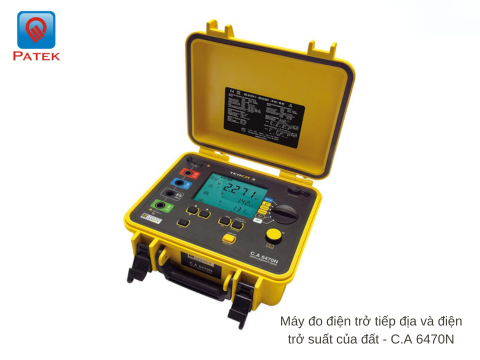

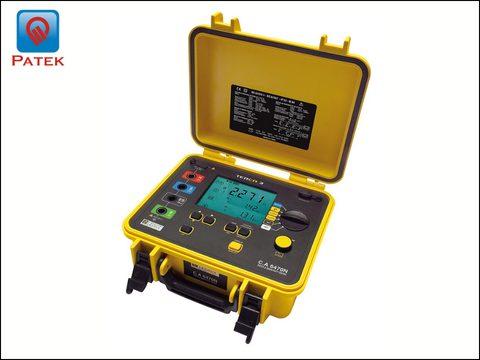

Máy đo điện trở tiếp địa và điện trở suất của đất - C.A 6470N

C.A 6470N thuộc dòng TERCA3 của Chauvin Arnoux (Pháp) là thiết bị đo điện trở đất và điện trở suất đất 4 trong 1, đáp ứng đầy đủ các phép đo theo tiêu chuẩn IEC 61557, phù hợp với cả công trình dân dụng và công nghiệp. C.A 6470N tích hợp 4 chức năng đo trong một thiết bị: đo điện trở nối đất (phương pháp 3 cực và 4 cực), đo điện trở suất đất (Wenner & Schlumberger), đo khớp nối đất và đo tính liên tục/ điện trở DC

Thiết bị có khả năng đo được ngay cả trong điều kiện đất có điện trở suất cao, nhờ khả năng loại bỏ nhiễu điện áp vượt trội, cho kết quả ổn định, phù hợp khi nghiệm thu hệ thống chống sét, tiếp địa an toàn điện tại công trường.

Thông số kỹ thuật chi tiết của thiết bị đo điện trở nối đất C.A 6470N

• Phương pháp 3 cực là phương pháp đóng cọc truyền thống, sử dụng 2 cọc phụ (cọc dòng điện và cọc điện áp) để đo điện trở của hệ thống nối đất hiện hữu. Đây là phương pháp phổ biến nhất trong thí nghiệm tiếp địa cột điện, trạm biến áp, nhà xưởng.
• Phương pháp 4 cực cho độ chính xác cao hơn khi đo điện trở nối đất rất thấp, phù hợp yêu cầu kỹ thuật của các đơn vị phân phối điện. Kết quả đo theo phương pháp này đáp ứng tốt các quy chuẩn nghiệm thu nghiêm ngặt
• Đo điện trở suất đất là bước khảo sát quan trọng trước khi thiết kế hệ thống nối đất/chống sét, giúp xác định vị trí đặt hệ thống tiếp địa có điện trở thấp nhất, tối ưu chi phí thi công. C.A 6470N tự động tính toán điện trở suất đất ngay khi nhập khoảng cách giữa các cọc đo, theo công thức:Wenner: ρW = 2π.d.Rs-se, Schlumberger: ρS = π.(d² - A²/4).Rs-se / A
• Đo khớp nối đất trên C.A 6470N là phép đo đánh giá mức độ ảnh hưởng qua lại giữa 2 hệ thống tiếp địa độc lập không liên quan trực tiếp với nhau (ví dụ: tiếp địa trạm biến áp và tiếp địa tòa nhà lân cận). Hệ số khớp nối càng thấp thì mức độ ảnh hưởng lẫn nhau càng nhỏ, đảm bảo an toàn điện.

Điều kiện giao hàng tiêu chuẩn

• 1 bộ sạc nguồn ngoài

• Phần mềm xuất dữ liệu + cáp quang/USB

• 5 hướng dẫn sử dụng (5 ngôn ngữ)

• 5 hướng dẫn sử dụng đơn giản (5 ngôn ngữ)

• 5 nhãn mô tả (5 ngôn ngữ)

5. Phụ kiện mở rộng cho C.A 6470N

• (P01102095) Phần mềm DataView®, xuất dữ liệu, phân tích và lập báo cáo đo lường tiêu chuẩn hoặc tùy chỉnh

• (P01102036B) Bộ chuyển đổi sạc pin từ nguồn điện lưới, cáp quang/USB,

• (P01295252) Cáp quang/RS

• (P01295253) Dẫy dẫn nguồn điện lưới GB

• (AT0094) Bộ 10 cầu chì F 0,63 A - 250V - 5x20 mm - 1,5 kA

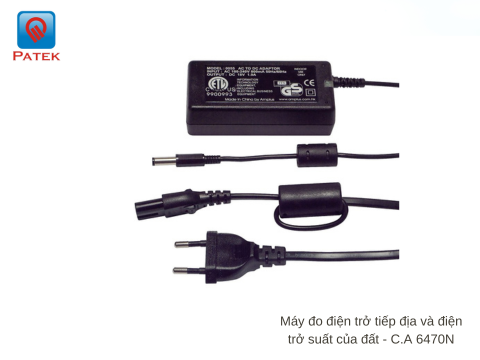

• (P01102035) Bộ chuyển đổi sạc pin từ nguồn điện

• (P01296021) Bộ pin

• (HX0056-Z) Cáp quang/ USB

• (P01102021) Bộ dụng cụ nối đất phương pháp 3P (50 m/ 100 m): cọc chữ T, cuộn cáp, búa gỗ, đầu chuyển đổi phích cắm

• (P01102024) Bộ dụng cụ đo điện trở đất và điện trở suất trọn bộ 100 m

• (P01102022) Bộ 100m

Ứng dụng thực tế của C.A 6470N trong ngành điện

• Nghiệm thu, kiểm định định kỳ hệ thống tiếp địa an toàn điện, chống sét cho nhà xưởng, tòa nhà, trạm biến áp

• Thí nghiệm điện định kỳ theo quy định của đơn vị quản lý vận hành lưới điện

• Khảo sát điện trở suất đất phục vụ thiết kế hệ thống tiếp địa cho trạm biến áp, cột điện, trạm viễn thông

• Đo điện trở tiếp địa trong công tác bảo trì dự phòng (predictive maintenance) hệ thống điện công nghiệp

• Kiểm tra tính liên tục và điện trở của các mối nối, dây dẫn tiếp địa

Vì sao nên chọn C.A 6470N?

• Tích hợp 4 chức năng đo trong 1 thiết bị, tiết kiệm chi phí đầu tư thiết bị đo lường

• Độ chính xác cao, khả năng loại bỏ nhiễu điện áp tốt, phù hợp đo trong điều kiện đất khó (điện trở suất cao)

• Thiết kế công nghiệp, vỏ chống va đập, phù hợp sử dụng ngoài hiện trường

• Tuân thủ tiêu chuẩn quốc tế IEC 61010, IEC 61557

• Hệ sinh thái phụ kiện và phần mềm DataView® hỗ trợ đầy đủ cho công tác lập báo cáo thí nghiệm
