Máy đo điện trở tiếp địa và điện trở suất của đất



Máy đo điện trở tiếp địa là sản phẩm được ứng dụng để kiểm tra khả năng phóng và truyền điện (sét) của hệ thống chống sét. Những tòa nhà cao tầng đều bắt buộc phải trang bị hệ thống chống sét nhằm đáp ứng đầy đủ những yêu cầu về sự an toàn tối thiểu cho người lao động trong tòa nhà theo quy định của Nhà nước.

PATEK sẽ cung cấp cho quý khách những thông tin cụ thể về máy đo điện trở tiếp địa trong bài viết sau đây.

Tiêu chuẩn máy đo điện trở đất là gì?

Máy đo điện trở tiếp địa

Máy đo điên trở tiếp địa

Hiện nay, hệ thống chống sét, đo điện trở đất không còn là các thuật ngữ quá xa lạ với nhiều người. Tuy nhiên, để biết chính xác tiêu chuẩn của máy đo điện trở đất thì chỉ có những chuyên gia về lĩnh vực này mới nắm rõ.

Theo Thông tư mới nhất hiện nay, TCVN 4756:1989 Quy phạm nối đất và nối không các thiết bị điện là tiêu chuẩn áp dụng cho quá trình đo điện trở tiếp địa.

TCVN 4756:1989 được áp dụng cho những trường hợp như sau:

  • Các thiết bị điện xoay chiều có hiệu điện thế (điện áp) lớn hơn 42V.
  • Các thiết bị điện một chiều có hiệu điện thế (điện áp) lớn hơn 110V.
  • Quy định những yêu cầu về các thiết bị điện nối đất và nối không.

Hướng dẫn quy trình đo điện trở tiếp địa

Các thông số trên thiết bị đo điện trở tiếp địa và cách đo điện trở tiếp địa

Các thông số trên thiết bị đo điện trở tiếp địa và cách đo điện trở tiếp địa

Kiểm tra điện áp PIN

Đầu tiên là kiểm tra điện áp PIN của máy đo điện trở tiếp địa. Tiếp theo, quý khách thực hiện theo trình tự sau để máy đo điện trở tiếp địa có thể hoạt động chính xác.

Điều chỉnh công tắc đến vị trí  “BATT. CHECK”.

Nhấn và giữ nút “PRESS TO TEST”.

Phải chỉnh làm sao cho kim trên đồng hồ nằm trong khoảng “BATT. GOOD”. Nếu không, quý khách cần thay PIN mới để có thể tiếp tục làm việc.

Đấu nối các dây nối

Cụ thể các bước đấu nối như sau:

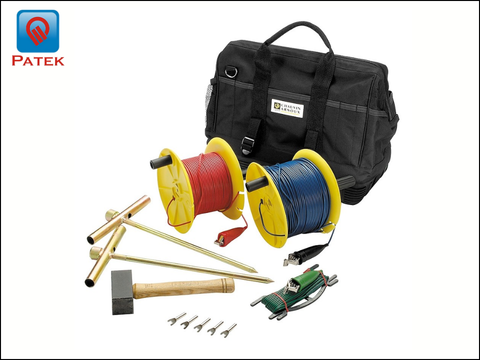

Cắm hai cọc bổ trợ: Cọc thứ nhất cách điểm đo từ 5 - 10m và cọc thứ 2 cách cọc thứ 1 từ 5 - 10m.

Kẹp dây màu xanh lá (green) dài 5m vào điểm đo.

Kẹp hai dây sau vào cọc thứ 1 và cọc thứ 2: Dây màu vàng (yellow) dài 10m, dây màu đỏ (red) dài 20m sao cho phù hợp với từng vị trí cọc.

Kiểm tra điện áp

Các bước cụ thể để kiểm tra điện áp như sau:

Điều chỉnh công tắc đến vị trí “EARTH VOLTAGE”.

Bấm nút “PRESS TO TEST” để bắt đầu kiểm tra điện trở đất.

Điện áp của máy đo điện trở đất không được lớn hơn 10V nhằm đảm bảo quá trình hoạt động được chính xác nhất.

Kiểm tra điện trở đất

Các bước kiểm tra điện trở đất cụ thể như sau:

Chỉnh công tắc tới vị trí “x100Ω” để kiểm tra điện trở đất.

Nếu điện trở quá cao (>1200Ω), đèn OK sẽ không sáng. Khi đó, quý khách cần kiểm tra lại các đầu đấu nối.

Nếu điện trở nhỏ, kim đồng hồ gần như không nhúc nhích khỏi vạch “0”. Khi đó, để có thể dễ đọc được trị số điện trở, quý khách cần điều chỉnh công tắc tới vị trí “x10Ω” hoặc “x1Ω”.

Đánh giá kết quả đo

Đánh giá kết quả đo từ máy đo điện trở tiếp địa cụ thể như sau:

R £ = 0,5W khi lưới 110kV trở lên có cường độ dòng điện chạm đất lớn hơn 500A.

R £ = 4W khi lưới trung áp có công suất 1000kVA.

Cột điện là R £ = 10W.

Mật độ dân cư, điện trở suất của đất tại khu vực cần đo cũng là những tiêu chuẩn quy định để đánh giá kết quả đo điện trở đất.

Hướng dẫn giảm điện trở nối đất

Bốn yếu tố chính tác động trực tiếp tới điện trở của hệ thống tiếp địa bao gồm: đường kính của cọc tiếp địa, chiều dài của cọc tiếp địa, số lượng cọc tiếp địa và sơ đồ thiết kế hệ thống tiếp địa.

Tăng chiều dài của cọc tiếp địa

Hạ thấp điện trở bằng cách cắm cọc sâu xuống lòng đất các cọc điện cực nhằm hạ thấp điện trở, càng xuống sâu điện trở trong đất càng ổn định. Hoặc tăng gấp đôi chiều dài của cọc tiếp địa có thể giúp cho mức điện trở tăng có thể giảm tới 40% hiệu quả.

Điều chỉnh tăng đường kính của cọc tiếp địa

Phương pháp này giúp giảm điện trở nối đất. Nhưng trên thị trường hiện nay, phương pháp này rất ít khi được sử dụng vì hiệu quả đem lại không cao và rất tốn kém chi phí. Để giảm 10% điện trở nhưng lại cần tăng gấp đôi đường kính của cọc, đấy là lý do tại sao phương pháp này ít được dùng .

Tăng số lượng cọc nối đất

Giảm điện trở nối đất bằng cách sử dụng nhiều cọc tiếp địa và bố trí kết nối song song với nhau, khoảng cách của các cọc bổ sung phải bằng độ sâu của thanh truyền động giúp hỗ trợ quá trình tương tác qua lại giữa các cọc. Chú ý cần đảm bảo sắp xếp khoảng cách phù hợp để phương pháp đem lại hiệu quả tốt

Thiết kế hệ thống nối đất linh hoạt

Phương pháp cần sử dụng dành cho các hệ thống nối đất phức tạp bao gồm nhiều cọc tiếp địa, được bố trí tạo thành dạng kết nối, mạng lưới, tấm mặt đất để đem lại hiệu quả cao nhất có thể.

Các loại máy đo điện trở tiếp địa phổ biến nhất hiện nay

Để đảm bảo quá trình đo điện trở đất được thực hiện một cách chính xác, hiệu quả cao, các kỹ sư điện cần đến sự hỗ trợ của các loại máy đo điện trở tiếp địa chuyên dụng. Cụ thể như sau:

Thiết bị đo điện trở tiếp địa C.A 6417.

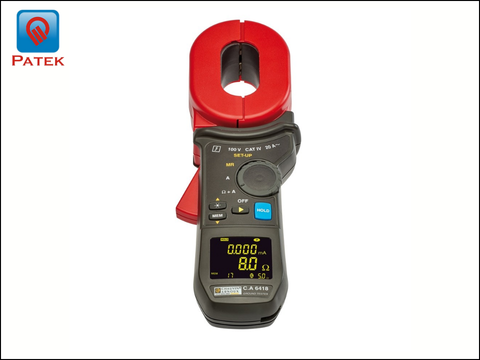

Thiết bị đo điện trở tiếp địa C.A 6418.

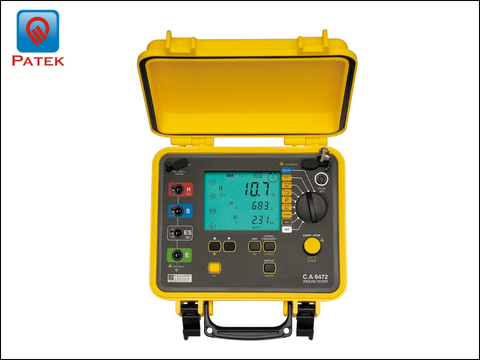

Thiết bị đo điện trở tiếp địa C.A 6472.

Thiết bị đo điện trở tiếp địa C.A 6460.

Thiết bị đo điện trở tiếp địa C.A 6462.

Thiết bị đo điện trở tiếp địa C.A 6470N.

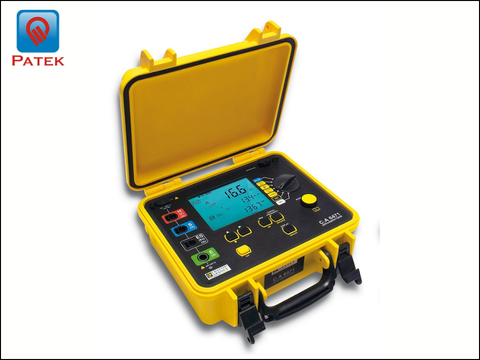

Thiết bị đo điện trở tiếp địa C.A 6471.

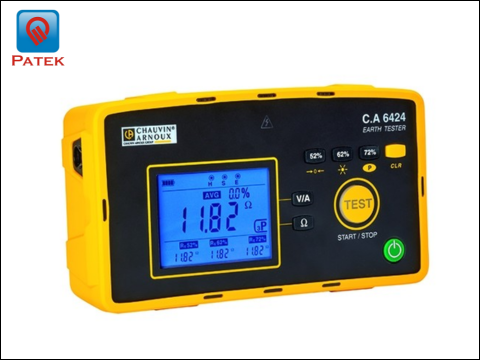

Thiết bị kiểm tra nối đất - C.A 6424 (New).
