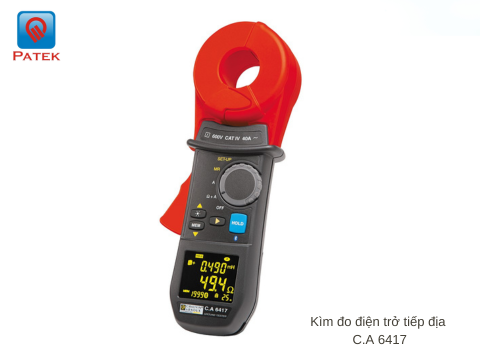

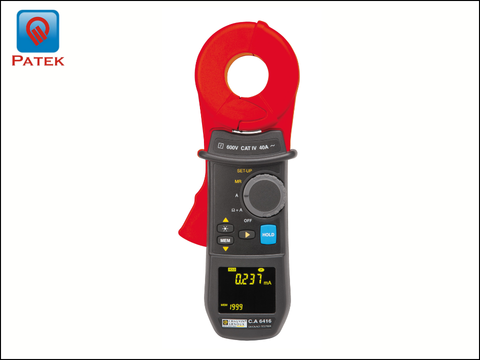

Kìm đo điện trở tiếp địa - C.A 6416 & C.A 6417

CA 6416 và CA 6417 là hai dòng ampe kìm chuyên dụng để đo điện trở/tổng trở vòng tiếp đất theo phương pháp không cần tách rời hệ thống nối đất và không cần đóng cọc phụ trợ. Sản phẩm được thiết kế cho công việc kiểm tra định kỳ hằng ngày, phù hợp với các hệ thống tiếp đất song song trong lưới điện trung/hạ thế, tòa nhà, viễn thông, đường sắt và đường ống.

Đặc điểm nổi bật của kìm đo điện trở tiếp địa C.A 6416 & C.A 6417

• Hiển thị điện áp tiếp đất

• Hệ thống bù lực giúp mở hàm kìm nhẹ nhàng, giảm mỏi tay khi sử dụng liên tục

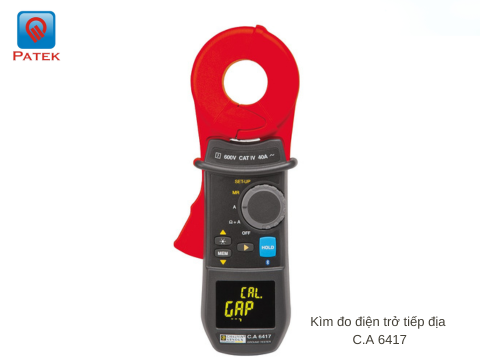

• Tự động hiệu chuẩn độ mở hàm kìm (miệng kìm Ø35 mm)

• Có thể hiệu chuẩn lại mà không cần gửi về nhà máy

• Cảnh báo lập trình được theo Ω, A và V

• Cảnh báo điện áp nguy hiểm

• Đo điện trở vòng

• Lưu trữ đến 2.000 kết quả đo kèm ngày/giờ (đối với CA 6417)

• Chế độ Pre-Hold tự động: giữ giá trị đo ngay khi mở hàm kìm

• Tương thích phần mềm GTC và DataView® để phân tích, xử lý và xuất báo cáo

• Thiết kế công thái học, vỏ kìm được chế tạo từ vật liệu từ tính hiệu suất cao giúp giảm trọng lượng, có tay bảo vệ chống trượt tay khi đo, núm xoay bọc silicone dễ thao tác kể cả khi đeo găng tay bảo hộ. Đầu đo gồm hai mạch từ độc lập, có màn chắn, giúp loại trừ nhiễu đo hiệu quả; bề mặt tiếp xúc nhẵn hạn chế bám bụi, hệ thống định tâm đảm bảo độ chính xác ổn định theo thời gian.

• Màn hình LCD lớn, góc nhìn 180°, có 2 chế độ hiển thị: chế độ Standard hiển thị 1 màn hình kết quả đo và chế độ Advanced hiển thị 3 màn hình riêng biệt (kết quả đo, điện áp tiếp đất, giá trị điện trở và điện cảm vòng)

Nguyên lý đo

Kìm tạo ra điện áp xoay chiều không đổi E qua cuộn dây phát; cuộn dây thu đo được dòng I = E/Z(vòng), từ đó suy ra tổng trở vòng Z. Ở chế độ Advanced, thiết bị có thể tách riêng thành phần điện trở và điện cảm, đồng thời chuyển đổi tổng trở về tần số lưới điện (50/60 Hz) phù hợp khi đo các giá trị điện trở nhỏ, giảm sai số do thành phần cảm kháng của hệ thống.

Ứng dụng của kìm đo trong thực tế

• Đo tiếp đất song song trên lưới trung/hạ thế (cột điện, nhà xưởng…)

• Đo tiếp đất khu vực đô thị, tòa nhà có lồng Faraday

• Đo trên tuyến viễn thông (kiểm tra dòng common-mode)

• Đo tiếp đất ngành đường sắt (cột đỡ dây tiếp xúc, ray, hàng rào)

• Đo tiếp đất đường ống chôn ngầm hoặc nổi

Thông số kỹ thuật chính của kìm đo

Thông tin đặt hàng

C.A 6416 - Mã: P01122115

• 1 kìm

• 1 túi đựng

• 4 pin 1,5V

• 1 sách hướng dẫn 5 ngôn ngữ

• 1 dây đeo cổ tay

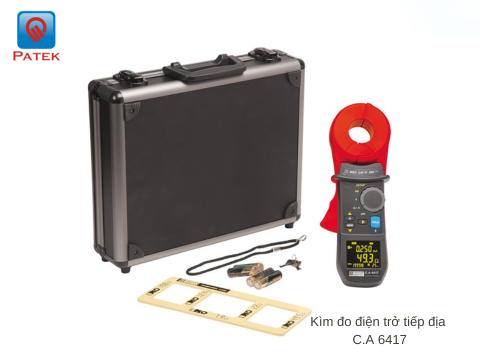

CA 6417 - Mã: P01122116

• 1 túi đựng

• 4 pin 1,5V

• 1 sách hướng dẫn 5 ngôn ngữ và kèm phần mềm với driver GTT đơn giản (hỗ trợ Bluetooth)

• 1 dây đeo cổ tay

Phụ kiện tùy chọn:

• Vòng hiệu chuẩn CL1 - P01122301

• Phần mềm DataView® - P01102095

• Modem Bluetooth USB - P01102112

• Hộp cứng - P01298080

Xem thêm: Kìm đo C.A 6418 chính hãng
