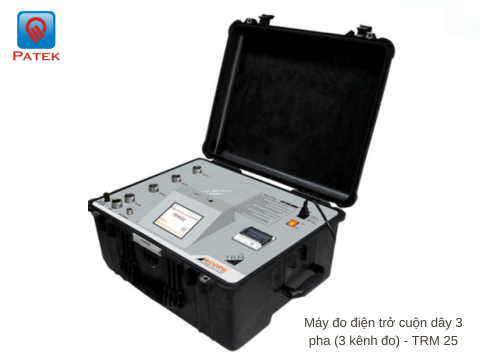

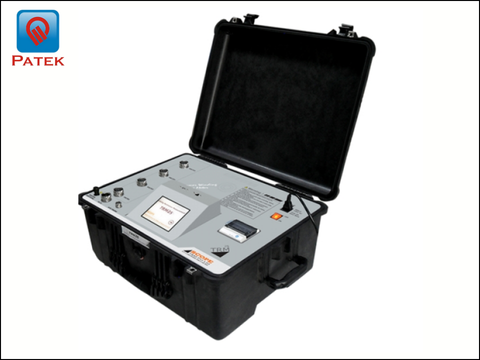

Máy đo điện trở cuộn dây 3 pha (3 kênh đo) - TRM 25
Model: TRM 25
Nhà sản xuất: SCOPE
Xuất xứ: Ấn Độ
Máy đo điện trở cuộn dây TRM 25 được thiết kế để đo điện trở của các cuộn dây ở máy biến áp và các đối tượng khác như máy phát, motor cũng như là các thử nghiệm khác trong nhà máy.
- Máy đo điện trở cuộn dây TRM 25 có thể dùng để đo máy biến áp lớn lên đến 5000 MVA
- Máy đọc giá trị đo nhanh thậm chí khi đo các đối tượng lớn.
- Thao tác nhanh chóng, các công cụ của máy đo điện trở cuộn dây rất dễ sử dụng, có giá trị điện trở được hiển thị trực tiếp.
- Máy đo điện trở cuộn dây hoàn toàn có thể sử dụng và hoạt động tốt với nguồn DC liên tục với bộ làm mát cưỡng bức bên trong
- Là một máy đo điện trở cuộn dây có thiết kế an toàn, đảm bảo an toàn cho người sử dụng thông qua chế độ tự động xả nhanh chóng sau khi hoàn thanh việc thử. Điều này càng làm tăng tính đảm bảo độ an toàn cho máy đo điện trở cuộn dây TRM
Máy đo điện trở cuộn dây sẽ bơm dòng thử nghiệm DC 25A để đo cuộn kháng cao 800mΩ
Máy có ba kênh đầu vào điện áp (điện trở) kênh, một kênh đầu vào nhiệt độ và một kênh dòng thử nghiệm
Máy đo điện trở cuộn dây TRM 25 là máy đo điện trở cuộn dây tiết kiệm thời gian với việc đo điện trở của 3 cuộn dây đồng thời.
Máy có LCD đồ họa backlit với một menu sử dụng thiết lập các công cụ để kiểm tra
Máy đo điện trở cuộn dây chính xác hiện đại, được thiết kế đặc biệt để thử nghiệm tại hiện trường cũng như thử nghiệm tại nhà máy các máy biến áp lớn lên đến 500 MVA.
Giá trị điện trở cuộn dây của máy biến áp và máy quay được hiển thị trực tiếp trên màn hình TFT 5,7”.
TRM 25 được thiết kế để hoạt động trong điều kiện trạm phân phối EHV trực tiếp, đảm bảo an toàn cho người vận hành và khả năng lặp lại kết quả.
Tiết kiệm thời gian bảo trì được đảm bảo bằng cách kết nối một lần với máy biến áp có chức năng đo điện trở đồng thời của ba/sáu cuộn dây, đo điện trở của tất cả các vòi với thiết bị khử từ và thay vòi tự động. Đồng hồ được bảo vệ chống lại EMF phía sau được cung cấp bởi cuộn dây cảm ứng lớn.
Ưu điểm nổi bật của TRM 25
- Có thể đo điện trở cuộn dây DC của máy quay lớn, đối tượng thử nghiệm có độ cảm ứng cao như Máy biến áp, Máy phát điện và Động cơ, v.v.
- Dòng điện một chiều 25A giúp đo điện trở thấp với độ chính xác cao.
- Kết nối một lần với tất cả các cuộn dây sơ cấp và/hoặc thứ cấp. Đo đồng thời làm giảm thời gian kết nối và đo lường.
- Sự thay đổi điện trở cuộn dây, cuộn dây ngắn hoặc hở mạch có thể được phát hiện từ các giá trị đo được.
- Tự động đo nhiệt độ và tính toán giá trị hiệu chỉnh nhiệt độ.
- Đo điện trở cuộn dây của tất cả các pha trong một lần. Mã hóa, in ấn và lưu trữ kết quả.
- OLTC liên hệ mở và cạnh tranh cơ sở thử nghiệm hiệu suất OLTC. Thử nghiệm một hoặc ba giai đoạn trong một thử nghiệm. Tạo một báo cáo duy nhất.
- Phóng điện và khử từ tính của vật thể sau khi thử nghiệm.
Thông số kỹ thuật
| Kênh đo | 3/6 kênh hiện tại, 3/6 kênh Volatge, 1 kênh nhiệt độ |
| Kết nối | Đấu nối một lần vào cuộn sơ cấp hoặc thứ cấp của máy biến áp |
| Phạm vi dòng hiện tại | 25A, 10A, 5A, 1A, 100mA, 10mA |
| Phạm vi điện trở | Lên đến 2000 Ω (Tự động chọn phạm vi) |
| Độ phân giải | 4 ½ chữ số |
| Độ chính xác | Giá trị ± 0,5% ± 5 lần đo |
| Điện áp mạch hở | 50V |
| Cơ sở khử từ | Có |
| Màn hình | Màn hình TFT 5,7” với màn hình cảm ứng |
| Máy in | 58 mm, Máy in nhiệt sẵn có |
| Cổng giao tiếp | Ethernet cho giao tiếp PC |
| Cổng dữ liệu | USB để kết nối thẻ nhớ ngoài |
| Kiểm soát bên ngoài | Có thể thông qua Notebook PC thông qua cổng Ethernet và phần mềm |
| Đo nhiệt độ | Phạm vi 0 đến 100 độ, Độ chính xác ± 1 độ, Độ phân giải 0,1 độ |
| Hiệu chỉnh nhiệt độ | Đối với nhôm và đồng |
| Kênh đầu vào nhiệt độ | Tương thích để chấp nhận đầu vào RTD |
| Giao diện người dùng | Màn hình cảm ứng điện trở |
| Trở lại Bảo vệ EMF | Đúng. Tự động bảo vệ sau khi đo và khi vô tình ngắt kết nối đường dẫn dòng điện. Bảo vệ hoạt động ngay cả khi nguồn điện chính bị lỗi. |
| Cơ sở xả thải & chỉ dẫn | Tự động xả DUT & tin nhắn trên màn hình |
| Kiểm tra bộ thay đổi nhấn | Phát hiện sự gián đoạn trong quá trình kiểm tra bộ thay đổi vòi nước |
| Cơ sở thử nghiệm OLTC (Tùy chọn) | Cơ sở thử nghiệm OLTC với biểu đồ thời gian v/s hiện tại, một hoặc ba pha đồng thời. Chỉ có sẵn trong tùy chọn điều khiển thông qua PC. |
| Phạm vi hiện tại của OLTC | 25A, 10A, 5A |
| Sự bảo vệ | Tắt nguồn điện khi quá điện áp, quá dòng, quá nhiệt |
| Chỉ định | Đảo ngược cực, Kiểm tra tính liên tục và phóng điện của kết nối |
| Kiểm tra chẩn đoán | Khi bật nguồn, thiết bị sẽ tự kiểm tra các kênh và hiển thị thông báo |
| Dẫn thử nghiệm | Dây đo, dây nguồn AC, dây nối đất và dây cảm biến nhiệt độ |
| Môi trường hoạt động | -10°C đến 50°C, 95% RH (không ngưng tụ) |
| Nhiệt độ bảo quản | -20°C đến 60°C |
| Kiểm tra chạy nhiệt | Đúng |
| Đo lường kết nối Delta | giá trị của mỗi nhánh của cuộn dây delta được tính toán và hiển thị |
| Nối đất một bên | Thiết bị có thể thực hiện phép đo với nối đất một bên (với nối đất trung tính) |
| Cung cấp đầu vào | 110V AC ±15% 50/60 Hz ±10% Hoặc 220V AC ±15% 50/60 Hz ±10%. |
| Kích thước | 630x500x302mm |
| Cân nặng | 22kg. Xấp xỉ |
