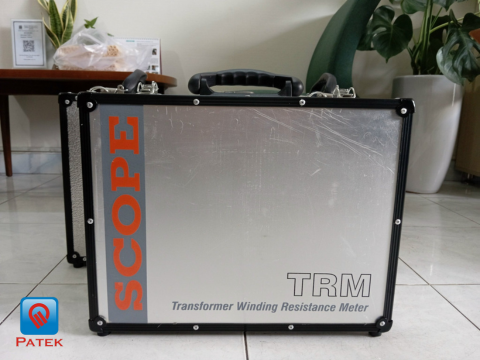

Máy đo điện trở cuộn dây Máy Biến Áp - TRM 104
Model: TRM 104
Nhà sản xuất: SCOPE
Xuất xứ: Ấn Độ
Máy đo điện trở cuộn dây máy biến áp TRM 104 là thiết bị đo điện trở cuộn dây hiệu năng cao, được thiết kế dành cho máy biến áp điện lực và các ứng dụng động cơ lớn với giá cả cực kỳ cạnh tranh được nhập khẩu và phân phối trực tiếp bởi Công ty TNHH Kỹ Thuật và Thiết Bị Thái Bình Dương (PATEK)
Ứng dụng chính của máy đo điện trở cuộn dây
Trong công tác thử nghiệm – đo lường thì việc đo điện trở cuộn dây là một phần quan trọng trong bảo dưỡng máy biến áp điện lực hoặc là yêu cầu để đảm bảo chất lượng sản xuất. Do các máy biến áp và động cơ cỡ lớn phải chịu rung khi hoạt động, quá tải và có môi trường dao động nhiệt độ lớn nên phép đo điện trở cuộn dây có thể đảm bảo các mối nối được thực hiện chính xác và không có hở hay ngắn mạch. Các bộ chỉnh áp của máy biến áp công suất là bộ phận đặc biệt quan trọng của một hệ thống điện. TRM 104 rất hiệu quả trong việc phát hiện các bất thường của bộ chỉnh áp này
Tính năng
- Bơm dòng thử nghiệm có thể điều chỉnh từ 0.1A đến 10A được lập trình sẵn trong thiết bị để đo điện trở cuộn dây lên đến 2000 Ω
- Tiết kiệm giảm thời gian, đo lường điện trở của 2 cuộn dây cùng lúc.
- Nguồn DC ổn định được gắn trong và hiển thị trực tiếp giá trị điện trở.
- Thiết bị nhỏ gọn.
- Không tốn nhiều thời gian cho cầu cân bằng.
- Không cần sử dụng các cách tính tay.
- Màn hình LCD với các cách sử dụng và thao tác thân thiện, dễ sử dụng.
- Cấu hình Máy đo điện trở cuộn dây máy biến áp
- Cho phép Bật/ Tắt các kênh đo.
- Cài đặt thử nghiệm: lựa chọn dải dòng, dải điện trở.
- Dễ sử dụng - tự hướng dẫn vận hành thông qua menu tương tác và bàn phím.
- Không cần bù điện trở dẫn như phương pháp đo 4 dây Kelvin's.

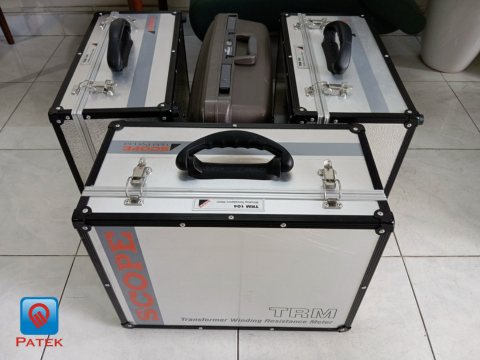

- Vỏ hộp máy đo điện trở cuộn dây máy biến áp được thiết kế chắc chắn
TRM104 là máy đo điện trở cuộn dây di động, được thiết kế để hoạt động trong các trạm biến áp EHV trực tiếp. Giá trị điện trở cuộn dây của máy biến áp lớn lên đến 500 MVA và máy quay được hiển thị trực tiếp. Máy đo được bảo vệ chống lại suất điện động ngược do cuộn dây cảm ứng lớn tạo ra. Màn hình LCD 4 dòng có đèn nền với menu thân thiện với người dùng thiết lập thiết bị để thử nghiệm. Điện trở cuộn dây và thông báo an toàn cũng được hiển thị trên màn hình này. Có thể đo điện trở của hai cuộn dây cùng lúc. Máy đo có nguồn điện đặc biệt để ổn định nhanh chóng kết quả thử nghiệm.
Nguồn điện 30V DC, 10 Amp, được điều khiển chiến lược bằng phương tiện kỹ thuật số sẽ truyền dòng điện đã chọn qua cuộn dây. Bộ khuếch đại đo lường chính xác đọc điện áp phát triển trên các cuộn dây và các giá trị ôm được hiển thị trực tiếp. Sử dụng phương pháp 4 dây Kelvin cổ điển đảm bảo phép đo đáng tin cậy. Quản lý nhiệt được thiết kế đặc biệt của nguồn điện cho phép đo trong thời gian dài hơn, khi các máy biến áp máy phát điện được kết nối delta được thử nghiệm. TRM có khả năng xác định sự gián đoạn của dòng điện được đưa vào trong quá trình thay đổi vòi của OLTC. Một tiếng bíp báo động trong quá trình đưa dòng điện vào đảm bảo an toàn cho người vận hành trong quá trình đo.
Đặc điểm nổi bật của Máy đo điện trở cuộn dây Máy Biến Áp - TRM 104
- Giá trị điện trở cuộn dây của máy biến áp lớn lên đến 500 MVA và máy quay được hiển thị trực tiếp.
- Máy đo điện trở cuộn dây di động, được thiết kế để hoạt động trong trạm biến áp EHV đang hoạt động.
- Được bảo vệ chống lại sức điện động ngược được tạo ra bởi các cuộn dây cảm ứng lớn.
- Màn hình LCD 4 dòng có đèn nền với menu thân thiện với người dùng thiết lập thiết bị để thử nghiệm. Điện trở cuộn dây và thông báo an toàn cũng được hiển thị trên màn hình này.
- Có thể đo điện trở của hai cuộn dây cùng lúc.
- Máy đo có nguồn điện đặc biệt để ổn định nhanh kết quả thử nghiệm
Thông số kỹ thuật
Số kênh đo | 2 |
Kênh đo nhiệt | Không có sẵn |
Dòng bơm thử nghiệm | 10A, 1A, 0.1A, 0.01A |
Phạm vi đo điện trở | lên đến 2000Ω |
Độ phân giải | 1μΩ |
Độ chính xác | ± 0.5% ± 2 chữ số |
Điện áp O/C | 30V DC |
Bảo vệ | Chống điện áp (Back EMF), bảo vệ quá nhiệt, bảo vệ quá dòng |
Xả áp dư | Tự động |
Chỉ thị mất kết nối OLTC | Có |
Hiển thị | Màn hình LCD với đèn sáng nền 4 dòng 20 ký tự Hiển thị kết quả điện trở và dòng thử nghiệm. |
Kích thước | 475 x 405 x 230 mm |
Trọng lượng | 15 kg |
