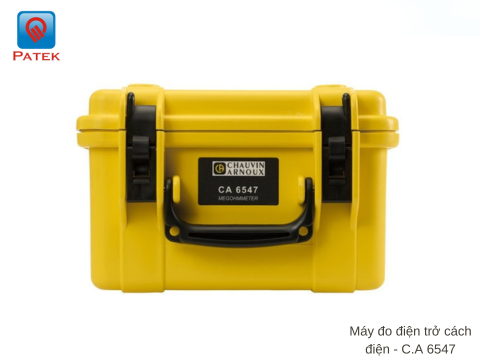

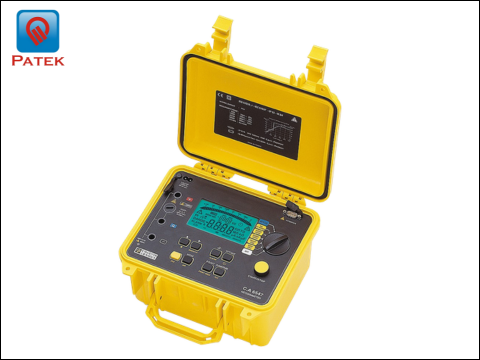

Máy đo điện trở cách điện - C.A 6547
Model: C.A 6547
Nhà sản xuất: Chauvin Arnoux
Xuất xứ: Pháp
Đánh giá độ cách điện quan trọng như thế nào?
- Cách điện an toàn là biện pháp bảo vệ chính để đảm bảo an toàn điện. Nó đảm bảo rằng người dùng không chạm vào các dây dẫn trực tiếp và không có hiện tượng đoản mạch nào có thể xảy ra giữa các dây dẫn hoặc với vỏ của thiết bị. Bởi nếu nó xảy ra, có thể đe dọa đến tính mạng của người dùng nếu họ chạm vào vỏ máy. Biết rằng, dây dẫn nối đất phải đảm bảo rằng điều này không xảy ra, nhưng trong trường hợp xấu nhất, nó cũng có thể bị lỗi.
- Để đảm bảo an toàn, vật liệu cách điện phải hoạt động hoàn hảo! Và bạn phải kiểm định và kiểm tra điều này bằng cách thực hiện thử nghiệm đo điện trở cách điện.
Thử nghiệm điện trở cách điện là một thử nghiệm định kỳ và thường xuyên. Điều này có nghĩa là mọi sản phẩm, tức là mọi sản phẩm điện mà được đưa ra thị trường, đều nhất thiết phải thử nghiệm điện trở cách điện.
Mục đích của việc thử nghiệm điện trở cách điện
- Mục đích sử dụng máy đo điện trở cách điện là để đo dòng điện rò, sau đó tính toán điện trở cách điện, vì đây là tiêu chí đánh giá độ cách điện. Nó phải bằng hoặc lớn hơn một điện trở tối thiểu được chỉ định.
- Giới hạn dưới của điện trở cách điện có thể được xác định khác nhau giữa các sản phẩm và ở các khu vực địa lý khác nhau. Do đó, bạn phải luôn lấy các thông số kiểm tra từ tiêu chuẩn áp dụng cho sản phẩm và khu vực.
Thử nghiệm điện trở cách điện thường được tiến hành ra sao?
- Các thử nghiệm thường được tiến hành bằng cách đặt điện áp một chiều (DC) vào đối tượng cần thử nghiệm và đo dòng điện chạy qua lớp cách điện (được gọi là "dòng điện rò") và vào các bộ phận kim loại không mang dòng điện của thiết bị.
- Cách điện bị hỏng có thể được xác định bằng cách quan sát dòng điện hấp thụ - hoặc dòng điện được hấp thụ bởi cách điện - trong một khoảng thời gian xác định.
- Kết quả của các thử nghiệm này (thường được biểu thị bằng Megohms) phụ thuộc vào nhiệt độ của vật liệu cách điện và độ ẩm của môi trường xung quanh tại thời điểm thử nghiệm; do đó tất cả các số ghi phải được hiệu chỉnh về nhiệt độ cơ bản, chẳng hạn như 20°C.
Ưu điểm nổi bật của Máy đo điện trở cách điện - C.A 6547
- Khả năng lưu trữ và giao tiếp dữ liệu, có thể được sử dụng để phân tích định lượng và định tính độ cách điện. Nó cũng tự động đo điện áp, điện dung,...
- Cung cấp khả năng ghi lại các phép đo và liên kết RS232 với PC để điều khiển thiết bị và xử lý dữ liệu bằng phần mềm máy tính Megohmmeter.
- Dải đo: 10 kΩ đến 10 TΩ.
- 4 điện áp thử nghiệm cố định: 500 / 1000 / 2500 và 5000 V
- Điện áp thử nghiệm có thể điều chỉnh: 40 đến 5100 V với gia số 10 V hoặc 100 V.

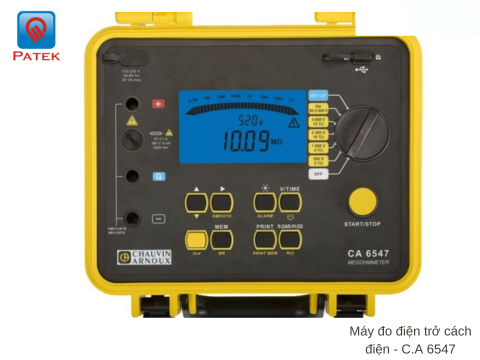

- Màn hình LCD lớn có đèn nền với màn hình kỹ thuật số và thanh đồ thị.
- Phân tích định lượng cách điện: hệ số chất lượng DAR, PI và DD (phóng điện điện môi) được tính toán tự động và lưu trữ R (t).
- Số lượng lớn các chức năng: thời lượng thử nghiệm có thể lập trình, khóa điện áp thử nghiệm, cảnh báo, v.v..
- Lưu trữ phép đo.
- Đầu USB để kết nối với PC (phần mềm xử lý dữ liệu Megohmmeter) hoặc máy in.
- Nguồn điện: Pin sạc NiMH cho khả năng hoạt động trong 30 ngày với 10 phép đo DAR và 5 phép đo PI mỗi ngày.
Thông số kỹ thuật của máy đo điện trở cách điện C.A 6547
Điện áp thử cách điện | 500/ 1,000/ 2.500/ 5,000 Vdc Tùy chỉnh từ 40 V đến 5,100 Vdc (10 hoặc 100V mỗi lần thay đổi) |
Phạm vị đo | 500 V: 10 kΩ đến 2 TΩ 1,000 V: 10 kΩ đến 4 TΩ 2,500 V: 10 kΩ đến 10 TΩ 5,000 V: 10 kΩ đến 10 TΩ |
Điện áp đo | 1 đến 5,100 V (15 Hz đến 500 Hz hoặc DC) |
Điện dung | 0.001 to 49.99 F |
Dòng rò | 0.000 nA đến 3,000 A |
Chức năng | |
Hiển thị | Màn hình LCD lớn |
Sáng nền | Có |
Thiết lập cảnh báo | Có |
Làm tròn giá trị | Có |
Thiết lập thời gian đo | Có |
Tỷ số tính toán | DAR - PI và DD |
Khóa điện áp thử | Có |
R(t) | Lưu giá trị R(t) |
Lưu trữ | 128kB |
Cổng giao tiếp RS 232 | 2 chiều |
In giá trị đo | Kết nối trực tiếp hoặc gián tiếp máy in |
Phần mềm giao tiếp PC | DataView® |
Nguồn cấp | Pin sạc NiMH |
Dung lượng pin | 30 ngày với 10 lần đo giá trị DAR và 5 lần đo giá trị PI trong 1 ngày |
An toàn điện | IEC 61010-1 (Cat III 1,000V hoặc Cat I 2,500V) và IEC 61557 |
Kích thước | 270 x 250 x 180 mm |
Trọng lượng | 4.3 kg |
Phụ kiện tiêu chuẩn | - 01 Túi đựng có dây đeo - 01 Cáp kết nối - 02 Dây đo HV (Đỏ, xanh) dài 3m với kẹp cá sấu (có vỏ bọc) - 01 Dây HV (đen) dài 3m có jack cắm phụ với kẹp cá sấu (có vỏ bọc) - 01 Dây nối (xanh) có jack cắm phụ dài 0.35 m - 01 Dây nguồn dài 2m - 01 Hướng dẫn sử dụng 5 ngôn ngữ - 01 Bảng hướng dẫn vận hành thiết bị |
