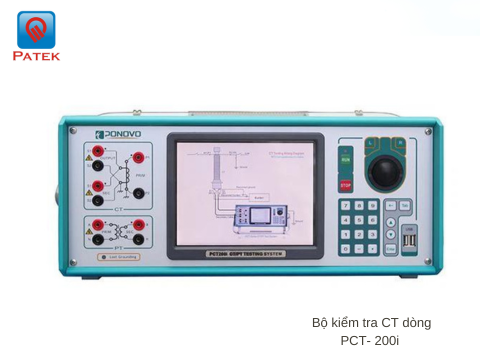

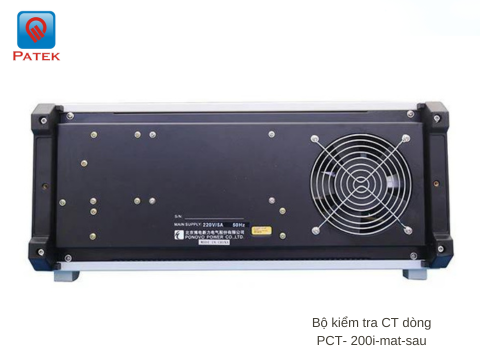

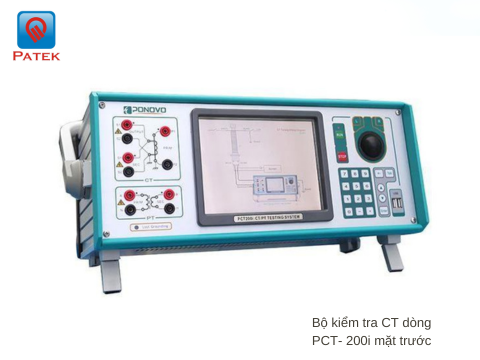

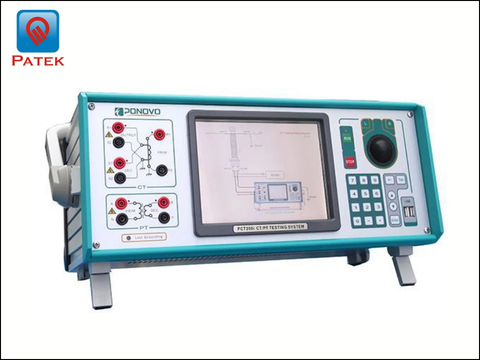

PCT 200i

PCT200i là thiết bị thử nghiệm đa năng, có khả năng kiểm tra các loại máy biến dòng đo lường, máy biến dòng bảo vệ, máy biến dòng bảo vệ đặc biệt, cũng như biến dòng kiểu xuyên sứ và biến dòng kiểu GIS. Thiết bị được trang bị màn hình LCD cảm ứng 8,4 inch, tích hợp hệ điều hành Windows 7 cho phép thao tác trực quan và lưu trữ dữ liệu ngay trên máy.

Với trọng lượng chỉ khoảng 10 kg, PCT200i được thiết kế nhỏ gọn, thuận tiện cho công tác thí nghiệm hiện trường tại các trạm biến áp.

Thông số kỹ thuật chính của thiết bị PCT200i

Hạng mục	Thông số
Dải điện áp đầu ra	0–120V
Dải dòng điện đầu ra	0–5Arms (đỉnh 15A)
Công suất đầu ra	0,0001VA–500VA (đỉnh 1500VA)
Dải tỷ số vòng dây	1–30000
Đo tỷ số biến	30000:1 hoặc 45000:5, độ chính xác ±0,05% (Typ.) / ±0,1% (Gur.)
Đo góc pha	Độ chính xác 1 phút (Typ.), 3 phút (Gur.); độ phân giải 0,01 phút
Đo dòng điện	0–15A (tự động chọn dải), độ chính xác ±0,05% (Typ.) / ±0,1% (Gur.)
Đo điện áp	0–120V (tự động chọn dải), độ chính xác ±0,05% (Typ.) / ±0,1% (Gur.)
Độ chính xác tỷ số vòng dây	0,1% hoặc 1 vòng
Đo điện trở cuộn dây	0,05–1000Ω, độ chính xác ±0,05%±1mΩ (Typ.) / ±0,1%±1mΩ (Gur.), phân giải 1mΩ
Công suất phụ tải khả thi	35VA tại dòng định mức IA, 175VA tại 5A
Đo phụ tải (Burden)	0,05–1000Ω, độ chính xác ±0,05%±1mΩ (Typ.) / ±0,1%±1mΩ (Gur.), phân giải 1mΩ
Bù nhiệt độ	-20°C đến 120°C
Cổng giao tiếp	USB
Kích thước (D×R×C)	470mm × 200mm × 245mm
Khối lượng	10kg/14kg
Nguồn cấp	110–240VAC/50–60Hz (định mức); 90–260VAC/45–65Hz (cho phép); tối đa 2000VA, phích cắm chuẩn IEC 60320
Nhiệt độ hoạt động	-10°C đến 50°C
Nhiệt độ bảo quản	-25°C đến 70°C
Độ ẩm	5%–95%, không ngưng tụ

Tiêu chuẩn tuân thủ

Tương thích điện từ (EMC): EN 61326-1:2013 (Chỉ thị Hội đồng châu Âu 2014/30/EU), ICES-001:2006, FCC Part 15: Subpart B:2015
An toàn: IEC 61010-1/2-030:2010 (Chỉ thị điện áp thấp 2014/35/EU), UL 61010-1/2-030:2012, CAN/CSA-C22.2 No. 61010-1-12/2-030-12

Tính năng nổi bật

Thử nghiệm được cả ba loại CT (M/P/TP), CT kiểu xuyên sứ và CT kiểu GIS
Kiểm tra tỷ số biến dòng lên đến 30000:1, biến điện áp lên đến 45000:5
Thử nghiệm điểm gối (knee point) và đặc tính kích từ (excitation test) tới điện áp 45000V
Bộ nhớ trong lưu được hơn 100.000 báo cáo, kèm phần mềm quản lý báo cáo trên máy và trên PC
Tuân thủ các tiêu chuẩn quốc tế: IEC 60044-1/6, IEC 61869-2, ANSI/IEEE C57.13, IS 2705
Chức năng nhận diện thông số nhãn máy hỗ trợ thiết lập thử nghiệm nhanh
Kết quả xuất trực tiếp ra định dạng Excel
Truyền báo cáo qua cổng USB để xem và in trên máy tính
Báo cáo có thể tùy chỉnh theo yêu cầu người dùng

Hơn 20 hạng mục thử nghiệm CT tự động trong một lần đo

PCT200i cho phép thực hiện tự động, liên tục hơn 20 phép thử trên máy biến dòng, bao gồm:

Phụ tải
Điện trở cuộn dây
Đặc tính kích từ
Cực tính
Tỷ số biến và tỷ số vòng dây
Sai số tỷ số và góc lệch pha
Điện cảm rò
Hệ số từ dư
Hằng số thời gian mạch vòng thứ cấp
Hệ số giới hạn độ chính xác
Hệ số an toàn thiết bị
Hệ số định kích thước quá độ
Giá trị đỉnh sai số tức thờ
Sai số tổng hợp
Khử từ dư
