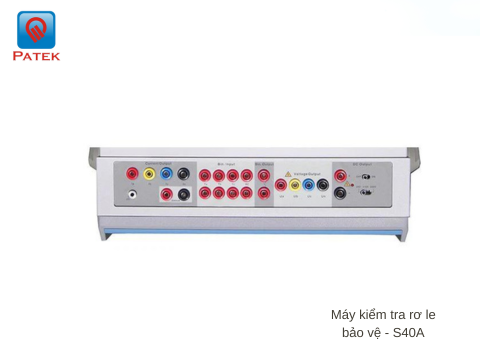

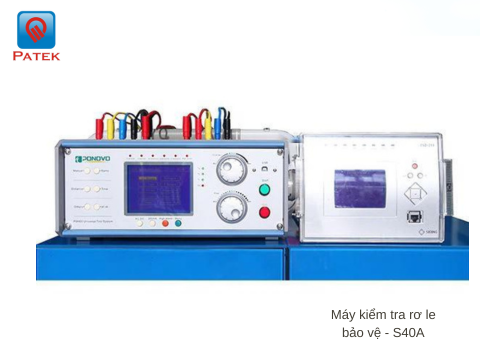

Máy kiểm tra rơ le bảo vệ - S40A
Model: S40A
Nhà sản xuất: Ponovo
Xuất xứ: Trung Quốc
Máy kiểm tra rơ le bảo vệ - S40A được thiết kế với 3 ngõ dòng (3 * 40A) và 3 điện áp (3 * 300V). Hợp bộ thí nghiệm rơle dễ dàng sử dụng và vận hành nhanh chóng trong quá trình thực hiện với sự trợ giúp của các mô-đun kiểm tra cục bộ và luôn sẵn sàng hoạt động.
Tính năng:
Bổ sung nguồn dòng ac 200mA
Nguồn phụ DC (24V, 110V, 220V)
4 ngõ vào nhị phân, 1 ngõ ra nhị phân
Màn hình màu LCD ngay trên máy
S40A là loại bộ dụng cụ kiểm tra rơle bảo vệ 3 pha, có 3×40A, 3×300V và hệ thống điều khiển cục bộ. Đây là thiết bị kiểm tra phun thứ cấp di động và kinh tế, dễ sử dụng. Bộ kiểm tra rơle bảo vệ 3 pha này có thể áp dụng để kiểm tra giá trị vận hành và thời gian vận hành của rơle AC/DC. Đồng thời còn được áp dụng cho quá dòng định hướng chặn điện áp phức tạp, quá dòng thứ tự 0, sa thải tải tần số thấp và các chức năng bảo vệ khác của bảo vệ dựa trên bộ vi xử lý đường dây điện áp thấp và truyền tải toàn bộ nhóm bảo vệ dựa trên bộ vi xử lý đường dây điện áp cao, và trên giá trị khởi động, giá trị ngắt nhanh, giá trị chặn sóng hài và đồng bộ hóa thủ công của bảo vệ vi sai máy biến áp dựa trên bộ vi xử lý .
Đặc điểm nổi bật
3*40A, 3*300V
● Nguồn điện xoay chiều bổ sung 200mA
● Nguồn phụ DC (24V, 110V, 220V)
● 4 đầu vào nhị phân, 1 đầu ra nhị phân
● Cục bộ với màn hình LCD màu
S40A có thể được sử dụng cho nhiều loại thử nghiệm rơ le như sau:
IEEE. No. | THIẾT BỊ |
2 | Rơ le đóng hoặc khởi động trễ thời gian |
21 | Rơle khoảng cách |
24 | Rơ le Volt trên Hertz |
25 | Đồng bộ hóa hoặc Đồng bộ hóa-Kiểm tra thiết bị |
27/27B | Rơle điện áp thấp |
30 | Rơ le báo cáo |
32 | Rơle điện định hướng |
36 | Thiết bị phân cực hoặc phân cực điện áp |
37 | Rơle thiếu điện hoặc thiếu điện |
40 | Rơ-le trường (kích thích quá/dưới) |
46 | Rơle dòng điện ngược pha hoặc cân bằng pha |
47 | Rơle điện áp thứ tự pha hoặc cân bằng pha |
50/50N | Quá dòng tức thời |
51/51B | Rơle quá dòng thời gian AC |
52 | Bộ ngắt mạch AC |
53 | Rơle kích thích trường |
55 | Rơle hệ số công suất |
56 | Rơle ứng dụng hiện trường |
58 | Rơ le lỗi chỉnh lưu |
59/59B | Rơle quá áp |
60 | Rơ le cân bằng điện áp hoặc dòng điện |
61 | Công tắc mật độ hoặc cảm biến |
62 | Dừng trễ thời gian hoặc mở rơle |
64 | Rơ le dò đất |
67/67B | Rơle quá dòng định hướng AC |
74 | Rơle báo động |
76 | Rơle quá dòng DC |
78 | Rơle đo góc pha |
79 | Rơ le đóng lại AC |
81/81U/O/R | Rơ le tần số |
86 | Rơle khóa |
87 | Rơle bảo vệ vi sai |
91 | Rơ le định hướng điện áp |
92 | Rơ le định hướng điện áp và công suất |
94 | Chuyến đi tiếp sức |
Thông số kỹ thuật
Dòng |
|
Phạm vi đo | 3 x 0~40A |
Công suất | 3 x 520VA at 30A |
Sai số | 0,08% giá trị đọc + 0,02% |
Điện áp |
|
Phạm vi đo | 3 x 0~300V |
Công suất | 3x 85VA tại 300V |
Sai số | 0.08% giá trị đọc + 0.01% |
Tần số |
|
Tín hiệu sin | 40~100Hz |
Sai số | 0.002% |
Góc pha |
|
Phạm vi đo | 0-359.9º |
Sai số | 0.2º |
Cấp nguồn DC | 0, 24V, 110V, 220V |
Ngõ vào tín hiệu |
|
Số lượng | 4 |
Kiểu | có điện thế hoặc không có điện thế |
Ngõ ra | 1 |
Kiểu | Tiếp điểm rơ le không có điện thế |
Kich thước | 360*157*367mm |
Khối lượng | 18kg |
