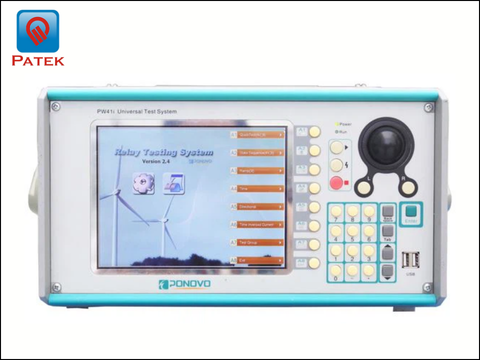

Máy thử nghiệm rơ le 3 pha (3I/3V)- PW41i

PW41i là thiết bị thử nghiệm rơ-le có dòng điện đầu ra 3×40A và điện áp đầu ra 3×300V, điểm đặc biệt của PW41i là hệ thống điều khiển cục bộ được tích hợp ngay trên thân máy, cho phép kỹ thuật viên thực hiện toàn bộ quá trình thử nghiệm trực tiếp trên thiết bị mà không cần máy tính riêng lẻ.

Thông số kỹ thuật chi tiết của thiết bị

Tính năng nổi bật

• Công suất dòng điện lớn, đầu ra 3×40A với công suất tối đa lên đến 400VA/pha, đảm bảo tín hiệu thử nghiệm mạnh mẽ và ổn định cho nhiều loại rơ-le khác nhau.

• Trang bị các phím chức năng nhanh, giúp đơn giản hóa thao tác vận hành, rút ngắn thời gian thử nghiệm tại hiện trường.

• Đầu vào/ra số đa dạng: 8 đầu vào số và 4 đầu ra số, đáp ứng nhu cầu giám sát và điều khiển tín hiệu trong quá trình thử nghiệm.

• Nguồn phụ trợ DC linh hoạt: Hỗ trợ chuyển đổi giữa các mức 110V, điều chỉnh được (ADJ 0-300V, điều khiển bằng phần mềm) và 220V.

• Hệ thống phần mềm được thiết kế dựa trên nền tảng Windows, giao diện dễ sử dụng, thuận tiện nâng cấp, hỗ trợ sử dụng các template thử nghiệm rơ-le có sẵn (ví dụ: template G59) giúp tiết kiệm thời gian cấu hình.

Ứng dụng thực tế

PW41i phục vụ đa dạng nhu cầu thử nghiệm và hiệu chuẩn thiết bị bảo vệ, đo lường trong hệ thống điện:

Phần mềm thử nghiệm rơ-le cục bộ

PW41i là dòng thiết bị thử nghiệm rơ-le được điều khiển cục bộ, màn hình màu và hệ thống điều khiển tích hợp ngay trên máy nên PW41i gọn nhẹ, cơ động và dễ vận hành. Phần mềm PowerTestCut được tích hợp trong PW41i bao gồm 11 module thử nghiệm:

1. Thử nghiệm rơ-le định hướng: tìm góc mô-men xoắn cực đại và hai góc biên

2. Thử nghiệm rơ-le tần số: quá tần, kém tần, khóa df/dt, bao gồm kiểm tra tần số khởi động, thời gian cắt, giá trị khóa df/dt, khóa điện áp và khóa dòng điện.

3. QuickTest (4V, 3I): Cung cấp 4 nguồn điện áp/3 nguồn điện áp và 3 nguồn dòng điện độc lập; biên độ, góc pha và tần số có thể điều khiển riêng biệt; hỗ trợ chế độ thử nghiệm thủ công hoặc tự động.

4. QuickTest (Z, I Const): Thử nghiệm rơ-le tổng trở với dòng điện không đổi; đặt tổng trở sự cố và dòng sự cố, tự động tính biên độ, góc pha điện áp/dòng điện theo loại sự cố; có thể dò tìm giá trị tác động tự động hoặc thủ công.

5. QuickTest (Z, V Const): Thử nghiệm rơ-le tổng trở với điện áp không đổi

6. QuickTest (Z, Zs Const): Thử nghiệm rơ-le tổng trở với tổng trở hệ thống không đổi; đặt tổng trở sự cố và tổng trở hệ thống để tính toán các giá trị điện áp, dòng điện tương ứng.

7. Ramp (3I): Thiết kế chuyên dụng để thực hiện các phép thử dạng RAMP (tăng/giảm dần) cho nhiều ứng dụng: kiểm tra giá trị khởi động/nhả (pick up/drop off), thử nghiệm rơ-le định hướng, kiểm tra góc mô-men cực đại; hỗ trợ cả ramp xung và ramp tuyến tính, có thể tự động dò tìm giá trị tác động.

8. State Sequence (4V, 3I) Chuỗi nhiều trạng thái liên tục cho các ứng dụng thử nghiệm đặc biệt, ví dụ tạo chuỗi trạng thái để kiểm tra thời gian cắt và thời gian đóng; mỗi trạng thái có 4/3 nguồn điện áp và 3 nguồn dòng riêng, điều kiện kích hoạt có thể đặt độc lập cho từng trạng thái.

9. Time Inversed Current: Thử nghiệm bảo vệ quá dòng có hướng và không hướng; bao gồm thử nghiệm quá dòng thời gian nghịch, thời gian xác định theo thứ tự thuận, nghịch, thứ tự không, và bảo vệ quá nhiệt; hỗ trợ nhập đường cong chuẩn IEC, IEEE hoặc đường cong tùy chỉnh của người dùng.

10. Time Inversed Voltage: Thử nghiệm rơ-le quá áp và kém áp thời gian nghịch; bao gồm thử nghiệm rơ-le định hướng, thời gian xác định và có trễ thời gian; có thể mô phỏng sự cố ba pha, pha-đất và pha-pha.

11. Time: Dùng để kiểm tra thời gian cắt của rơ-le bảo vệ

Vì sao nên chọn thiết bị thử nghiệm rơ le 3 pha PW41i?

• Công suất dòng/áp đủ mạnh để thử nghiệm hầu hết các loại rơ-le bảo vệ trong lưới phân phối.

• Phần mềm PowerTestCut trực quan, dễ thao tác trên nền Windows, tích hợp sẵn 11 module thử nghiệm chuyên sâu.

• Hơn 400 template rơ-le có sẵn, giúp rút ngắn đáng kể thời gian cấu hình thử nghiệm.

• Khả năng xuất báo cáo chi tiết ngay tại hiện trường, phục vụ công tác nghiệm thu và lưu trữ hồ sơ kỹ thuật.
