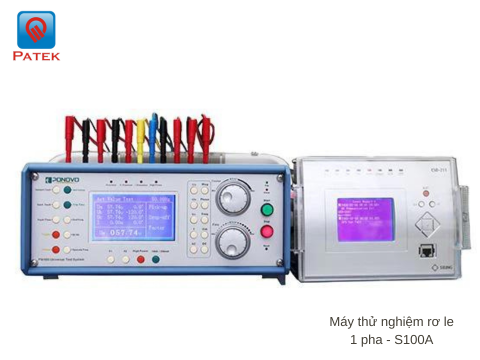

Máy thử nghiệm rơ le 1 pha - S100A

S100A là thiết bị thử nghiệm rơ le cầm tay, dùng để kiểm tra giá trị tác động, giá trị trở về và thời gian tác động của rơ le AC/DC. Ngoài các phép thử cơ bản, máy còn hỗ trợ các bài thử chuyên sâu như:

• Bảo vệ quá dòng có hướng khóa điện áp phức hợp

• Bảo vệ quá dòng thứ tự không

• Truyền tín hiệu toàn nhóm cho rơ le bảo vệ đường dây cao áp

• Giá trị khởi động, giá trị cắt nhanh và giá trị khóa hài bậc 2 cho rơ le bảo vệ so lệch máy biến áp

• Đồng bộ hòa đồng bộ thủ công

Nhờ đó, S100A đáp ứng tốt nhu cầu kiểm định rơ le tại trạm biến áp, nhà máy điện và các đơn vị thí nghiệm điện.

Thông số kỹ thuật chính của thiết bị thử rơ le 1 pha S100A

Cấu tạo và cổng kết nối

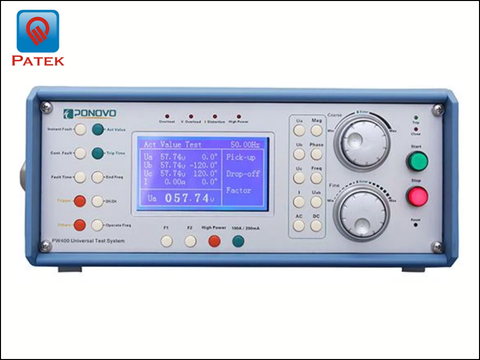

• Mặt trước: phím tắt chọn nhanh nhóm chức năng (tự động đóng lại, giá trị tác động/thời gian tác động, tần số thấp, thử nghiệm khác, màn hình LCD, nút chọn tham số, núm xoay thô/tinh, đèn báo trạng thái quá nhiệt, quá tải điện áp, méo dòng, chế độ công suất cao, nút Start/Stop/Reset.
• Mặt trên: ngõ ra dòng điện (0-100A AC, 0-10A DC), ngõ ra dòng mA (0-200mA AC/DC), ngõ ra điện áp (3×150V AC, 1×300V qua Uab, ngõ vào/ra nhị phân, nguồn DC phụ trợ (24V/110V/220V), cổng tiếp địa.

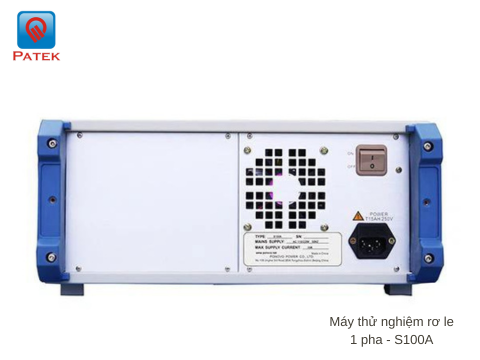

• Mặt sau: khe thông gió, công tắc nguồn, cổng cấp nguồn chính, tem thông số kỹ thuật.

Ứng dụng thực tế

S100A phù hợp với các đơn vị thí nghiệm điện, phòng thử nghiệm rơ le, đội quản lý vận hành trạm biến áp cần một thiết bị gọn nhẹ, chính xác, đa chức năng để kiểm định định kỳ rơ le bảo vệ quá dòng, quá áp, so lệch, tần số thấp và các sơ đồ bảo vệ đường dây mà không cần mang theo nhiều thiết bị chuyên dụng khác nhau.

Tính năng nổi bật

• Điều chỉnh tự do biên độ, góc pha và tần số dòng/áp đầu ra

• Nguồn dòng 100A phục vụ các phép thử dòng lớn

• Nguồn dòng chuyên dụng mức mA (AC/DC) cho thử nghiệm rơ le độ nhạy cao

• Nguồn phụ trợ điện áp DC cấp nguồn cho mạch nhị phân của rơ le

• 3 nguồn điện áp pha mô phỏng đầy đủ tín hiệu lưới

• Màn hình LCD màu, vận hành tại chỗ, giao diện trực quan

Các chức năng thử nghiệm chính

• Kiểm tra giá trị tác động và thời gian tác động cho rơ le AC/DC xuất 3 pha điện áp AC cùng 1 pha dòng AC hoặc 1 kênh điện áp DC và 1 kênh dòng DC; điều chỉnh biên độ, góc pha, tần số theo bước.
• Thử nghiệm tự động đóng lại gồm chế độ sự cố tức thời và sự cố duy trì, đo thời gian cắt, thời gian đóng lại và thời gian gia tốc bảo vệ.
• Thử nghiệm tần số thấp df/dt, kiểm tra giá trị tác động, thời gian tác động, tốc độ biến thiên tần số (df/dt), khóa theo điện áp và khóa theo dòng điện.
• Thử nghiệm khóa sóng hài, kiểm tra khóa hài bậc 2, bậc 3, bậc 5 cho rơ le bảo vệ so lệch.
• Thử nghiệm dòng điện và điện áp, xác định giá trị tác động, giá trị trở về và hệ số trở về/tác động (return factor) với biên độ quét theo bước tuỳ chỉnh.
