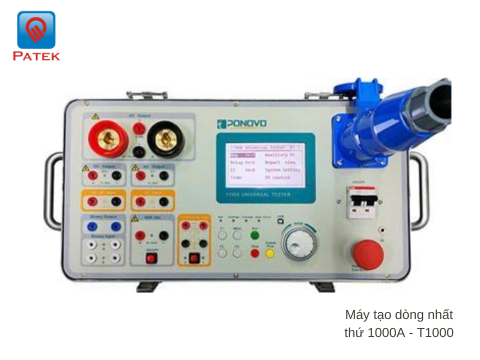

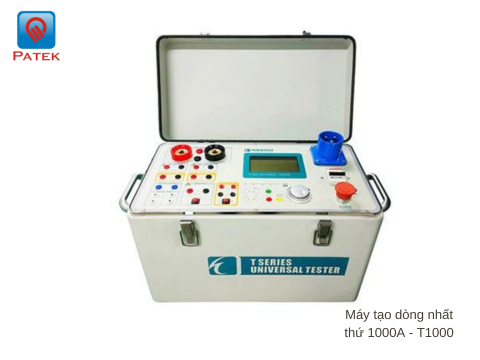

Máy tạo dòng nhất thứ 1000A - T1000

T1000 là thiết bị bơm dòng sơ cấp công suất lớn được thiết kế chuyên dụng để kiểm tra an toàn và chính xác nhiều loại rơ le bảo vệ trong hệ thống điện. Với nguồn dòng mạnh lên tới 1000A, thiết bị có thể kiểm tra toàn diện các loại rơ le dòng điện, kể cả rơ le có tải cao và máy biến dòng CT.

Khác với các thiết bị truyền thống sử dụng biến áp, T1000 ứng dụng công nghệ bộ khuếch đại công suất chuyển mạch kết hợp điều chế độ rộng xung giúp loại bỏ nguy cơ điện áp cao nguy hiểm xuất hiện trên đầu ra dòng điện.

Thông số kỹ thuật chính thiết bị bơm dòng thứ cấp T1000

Đầu ra dòng điện AC công suất cao (I1)

Đầu ra điện áp AC công suất cao (U1)

Dải 10~250V, độ chính xác ±0,5%, công suất 750VA (tại 250V), có thể xuất liên tục.

Đầu ra điện áp DC công suất cao (Udc)

Dải 10~300V, độ chính xác ±0,5%, công suất 600W (tại 300V).

Dòng dưới 1A xuất liên tục, trên 1A tối đa 60 phút.

Nguồn DC phụ trợ (Aux Udc)

Dải 20~240V, độ chính xác ±1%, dùng để cấp nguồn cho rơ le/thiết bị bảo vệ với dòng tải tối đa 0,5A.

Ampe kế và Vôn kế tích hợp

• Ampe kế: 0~6A đo trực tiếp AC, 0~2000A AC khi dùng CT ngoài, độ chính xác ±1%.

• Vôn kế: 0~600V AC/DC, độ chính xác ±1%.

Ngõ vào/ra nhị phân (I/O)

• 2 ngõ vào nhị phân, tự động nhận diện, chịu được ±30~±250VDC hoặc tiếp điểm khô.

• Độ phân giải thời gian: 1ms (trong dải 0,001-1s), độ chính xác ±0,1% (trong dải 1-9999,999s).

• 1 ngõ ra nhị phân dạng tiếp điểm rơ le cách ly, khả năng cắt tải AC tối đa 250V/8A/2000VA, DC tối đa 250V/8A/150W.

Nguồn cấp và chứng nhận

• Điện áp danh định: 220V/240VAC, tần số 50–60Hz.

• Đạt các chứng nhận EMC theo IEC-61000-3-2/3, IEC 61000-4-2/3/4/5/6/11 và tiêu chuẩn an toàn IEC 61010-1.

Thông số khác

• Trọng lượng: 30kg.

• Kích thước (Dài×Cao×Rộng): 260×330×500 mm.

• Kết nối máy tính: cổng USB.

• Nút dừng khẩn cấp (emergency button), có tùy chọn khóa (keylock).

• Nhiệt độ hoạt động: -10°C đến +55°C; nhiệt độ bảo quản: -20°C đến +70°C; độ ẩm hoạt động: 5–95% không ngưng tụ.

Giao diện phần mềm và các chế độ thí nghiệm

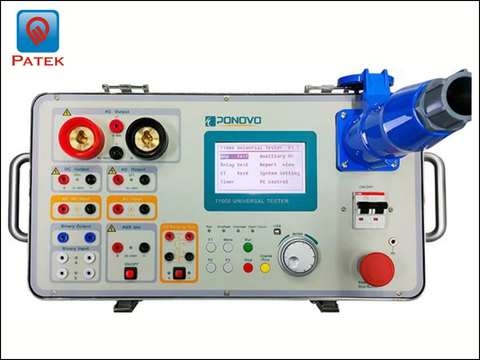

Màn hình chính của T1000 cung cấp các mục chọn trực quan:

• Any test gồm các chế độ Manual & Meter (điều khiển thủ công, đo lường), shot (xuất xung theo thời gian đặt trước) và linear ramp (tăng giá trị đầu ra theo bước cho đến khi rơ le tác động).

• Auxiliary DC: cấp nguồn phụ trợ DC cho rơ le/thiết bị bảo vệ.

• Relay test gồm 4 nhóm bài thử

- Pick up (giá trị tác động), Trip time (thời gian tác động), Trip time + Pulse length (thời gian tác động kết hợp độ rộng xung) và Advanced (gồm Reclosing – đóng lặp lại và Motor overload – quá tải động cơ).

• CT test: kiểm tra tỷ số biến dòng bằng cách nối đầu ra I1 vào phía sơ cấp CT và đo dòng thứ cấp, tự động tính tỷ số.

• Timer: đo thời gian tác động theo kênh đơn hoặc kênh kép.

• Report view: xem lại kết quả thí nghiệm ngay trên thiết bị hoặc xuất báo cáo ra máy tính qua phần mềm chuyên dụng, hỗ trợ định dạng Word và Text.

• System setting: cài đặt thời gian (theo giây hoặc số chu kỳ), điện áp, tần số và thời gian trễ đầu ra khi nhận tín hiệu trip/reclose từ rơ le.

• PC control: điều khiển và giám sát thí nghiệm từ xa qua máy tính.

Ứng Dụng Của Máy Bơm Dòng Sơ Cấp T1000

T1000 là thiết bị "tất cả trong một" phục vụ công tác thí nghiệm, hiệu chỉnh và bảo trì hệ thống bảo vệ rơ le tại các trạm biến áp, nhà máy điện và các đơn vị vận hành lưới điện. Các ứng dụng chính bao gồm:

• Kiểm tra rơ le bảo vệ dòng điện: xác định giá trị tác động (pick up), giá trị nhả (drop off) và tỷ số giữa hai giá trị này.

• Kiểm tra máy biến dòng (CT): đo tỷ số biến dòng, kiểm tra cực tính CT và trở kháng thứ cấp.

• Đo thời gian tác động của rơ le (trip time), kể cả kết hợp đo độ rộng xung (pulse length).

• Kiểm tra chức năng đóng lặp lại (reclosing test) với khả năng ghi nhận tới 6 lần sự cố liên tiếp.

• Kiểm tra quá tải động cơ (motor overload test).

• Chức năng đồng hồ vạn năng (multimeter) đo điện áp, dòng điện AC/DC.

• Kiểm tra mạch vận hành DC (DC test of operating loop) của các mạch điều khiển đóng cắt.

Tính Năng Nổi Bật

• Chức năng kiểm tra rơ le và CT: tỷ số, trở kháng thứ cấp, cực tính…

• Tích hợp chức năng đồng hồ vạn năng (multimeter).

• Giao diện điều khiển đơn giản, dễ vận hành qua màn hình LCD và núm xoay (rotary knob).

• Phần mềm báo cáo PC chuyên dụng, xuất báo cáo theo định dạng Word hoặc Text.

• Nguồn dòng điện không đổi công suất cao, ứng dụng công nghệ điều chế độ rộng xung (PWM) cho phép tự động hóa quá trình thí nghiệm.

• Khả năng xuất dòng liên tục 1000A trong 2 phút, hoặc 400A liên tục hơn 5 phút – đáp ứng các bài thử tải nặng.

Vì Sao Nên Chọn T1000 Cho Công Tác Thí Nghiệm Rơ Le?

1. An toàn hơn công nghệ truyền thống: nhờ sử dụng bộ khuếch đại công suất chuyển mạch thay cho biến áp, T1000 loại bỏ nguy cơ điện áp hở mạch cao nguy hiểm ở đầu ra dòng điện.

2. Đa năng, thay thế nhiều thiết bị: tích hợp chức năng bơm dòng sơ cấp, kiểm tra CT, đo thời gian tác động và đồng hồ vạn năng trong một thiết bị duy nhất, giúp tối ưu chi phí đầu tư cho phòng thí nghiệm điện.

3. Công suất lớn, đáp ứng nhiều cấp tải: dòng ra tới 1000A phù hợp với cả rơ le có trở kháng tải cao lẫn máy biến dòng công suất lớn.

4. Dễ vận hành, tự động hóa cao: giao diện màn hình LCD trực quan, điều khiển bằng núm xoay kết hợp các phím chức năng F1/F2/F3, hỗ trợ chế độ Linear Ramp tự động dò giá trị tác động.

5. Báo cáo chuyên nghiệp: phần mềm PC report tool cho phép xuất báo cáo thí nghiệm theo chuẩn Word hoặc Text, thuận tiện lưu trữ và trình nộp hồ sơ nghiệm thu.

6. Đạt chuẩn quốc tế: các chứng nhận EMC và an toàn theo tiêu chuẩn IEC giúp thiết bị đáp ứng yêu cầu khắt khe của ngành điện.

Một Số Ứng Dụng Thực Tế Tiêu Biểu

• Thí nghiệm trở kháng thứ cấp CT: đấu nối đầu ra AC của T1000 qua tải (burden) và đo điện áp/dòng điện để xác định trở kháng thứ cấp máy biến dòng.

• Thí nghiệm mạch vận hành DC: kiểm tra mạch đóng cắt (operating loop) của máy cắt bằng nguồn DC điều chỉnh được từ 10–300V.

• Thí nghiệm giá trị tác động (trip value test): xác định dòng điện khiến rơ le bảo vệ tác động, phục vụ hiệu chỉnh và nghiệm thu rơ le.

• Thí nghiệm đóng lặp lại (reclosing test): mô phỏng tối đa 6 lần sự cố liên tiếp, ghi nhận thời gian tác động lần đầu (pick up) và các lần đóng lặp lại (reclosing) sau mỗi sự cố.

• Thí nghiệm quá tải động cơ: xác định thời gian tác động bảo vệ quá tải của động cơ với dòng thử tối đa duy trì đến 40 giây.
