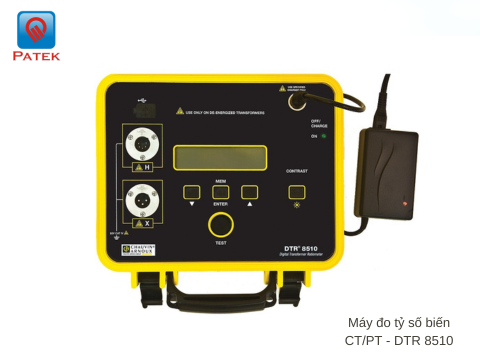

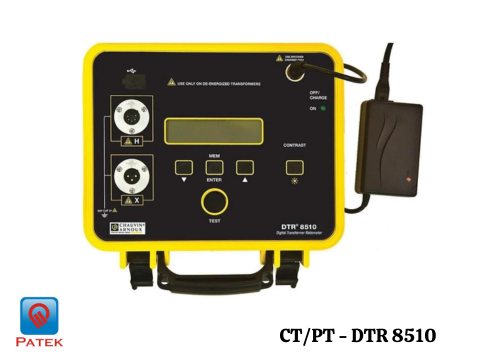

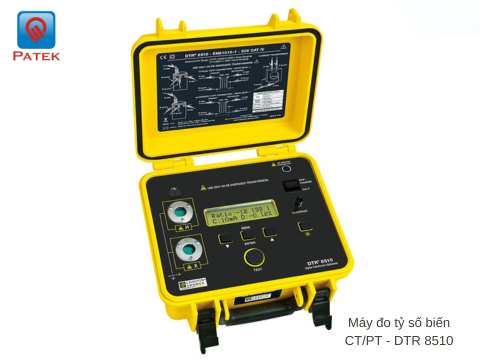

Máy đo tỷ số biến CT/PT - DTR 8510
Model: DTR 8510
Nhà sản xuất: CHAUVIN ARNOUX
Xuất xứ: US
DTR 8510 Chauvin arnoux là thiết bị kiểm tra tỷ số 1 pha, được ứng dụng cho việc kiểm tra tỷ số của các cho biến dòng, biến áp và máy biến áp. DTR 8510 là thiết bị đo kỹ thuật số với thiết kế nhỏ gọn, di động thuận tiện cho việc đo kiểm tại các công trường, nhà máy,...
DTR 8510 Chauvin arnoux là thiết bị kiểm tra tỷ số 1 pha, được ứng dụng cho việc kiểm tra tỷ số của các cho biến dòng, biến áp và máy biến áp. Khi được kết nối với một máy biến áp không ghép nối, DTR 8510 đo chính xác tỷ lệ biến đổi sơ cấp - thứ cấp, đồng thời chỉ ra cực tính và dòng điện kích thích. Máy đo tỷ số biến DTR 8510 hoạt động hoàn toàn tự động. Tại mỗi phép đo lấy tỉ số, Máy DTR 8510 có thể tự động tự cân chỉnh và kiểm tra mở cuộn dây / kết nối / ngắt mạch, ngắn mạch (quá kích).... Các phép đo được hiển thị một cách nhanh chóng và chính xác. DTR 8510 hoàn toàn tự động và sử dụng phương pháp kiểm tra tuân thủ tiêu chuẩn ANSI/IEEE. Người dùng không bắt buộc phải thực hiện bất kỳ hiệu chuẩn hoặc cân bằng nào.
Ưu điểm của DTR 8510
- Thiết bị đo kỹ thuật số với thiết kế nhỏ gọn, di động thuận tiện cho việc đo kiểm tại các công trường, nhà máy,...
- Được trang bị thêm màn hình LCD hiển thị thông số và tỷ số khi đo.
- Màn hình có thể hiển thị tỷ số, thử nghiệm dòng, cực tính cuộn dây và độ lệch từ điện áp ghi trên nhãn.
- Thiết bị có dải đo rộng đối với PT/VT từ 0,8000:1 đến 8000:1 và CT từ 0,8000 đến 1000,0 (Tự động điều chỉnh dải đo).
- Phần mềm DataView được đi kèm theo máy đo tỷ số máy biến áp DTR 8510, có thể lưu trữ phân tích và xuất các báo cáo khi cần.
Tự động hiệu chỉnh và kiểm tra:
- Mạch hở, cuộn dây, mạch nối và mạch cắt,
- Đoản mạch (dòng kích thích vượt quá giá trị),
- Kết nối không chính xác của cáp thử nghiệm,
- Đảo ngược cực tính.
- Các phép đo được hiển thị nhanh chóng và chính xác.
Thông số kỹ thuật
Phạm vi đo (VT/PT) | Tự động 0.8000 đến 8,000:1 | |
Độ chính xác (VT/PT) | Phạm vi đo | Độ chính xác |
0.8000 đến 9.9999 | ± 0.2% | |
10.000 đến 999.99 | ± 0.1% | |
1000.0 đến 4999.9 | ± 0.2% | |
5000.0 đến 8000.0 | ± 0.25% | |
Phạm vi đo (CT) | tự động: 0.8000 đến 1000.0 | |
Độ chính xác (CT) | ± 0.5 % số đọc | |
Tín hiệu kích từ | Chế độ PT/VT: 32 Vrms (tối đa) Chế độ CT: Cấp tự động từ 0 đến 1 A, 0.1 đến 4.5 Vrms | |
Dòng điện kích từ hiển thị | 0 đến 1,000 mA; độ chính xác: ± (2 % số đọc + 2 mA) | |
Tần số kích từ | 70 Hz | |
iển thị | Màn hình LCD hiển thị chữ & số, 2 dòng 16 ký tự, điều chỉnh được độ tương phản và đèn nền. Dễ dàng đọc trong mọi điều kiện ngày / đêm | |
Hỗ trợ ngôn ngữ | Pháp, Anh, Tây Ban Nha, Ý, Đức, Bồ Đào Nha | |
Phương pháp đo | Theo tiêu chuẩn IEEE Std C57.12.90™ -2006 | |
Nguồn cấp | 2 pin sạc NiMH 12 V, 1650 mAH | |
Thời gian dùng pin | Lên đến 10 giờ hoạt động liên tục, có cảnh báo pin thấp | |
Bộ sạc pin | Bộ sạc thông minh, điện áp đầu vào 90 đến 264 Vrms | |
Thời gian sạc pin | < 4 tiếng | |
Lưu trữ | 10,000 giá trị đo | |
Ngày/giờ | Nguồn nuôi bằng pin riêng, hiển thị thời gian thực | |
Giao tiếp PC | USB 2.0 - cách ly quang học, 115.2 kB | |
Phần mềm | phần mềm phân tích DataView® | |
Kích thước/ Trọng lượng | 272 x 248 x 130 mm / 3.7 kg | |
Kết nối | XLR | |
Dây đo | Dây đo H và X, dài 4.6 m, được trang bị kẹp cá sấu phân biệt theo màu | |
Vỏ thiết bị | Nhựa PP chắc chắn, theo tiêu chuẩn UL 90 V0 | |
Chống rung | IEC 68-2-6 (1.5 mm tại tần số giao động 55 Hz) | |
Chống va đập | IEC 68-2-27 (30 G) | |
Chống rơi | IEC 68-2-32 (1 m) | |
Cấp bảo vệ | IP 40 theo EN 60529 (khi mở nắp) IP 53 theo EN 60529 (khi đóng nắp) | |
Tiêu chuẩn an toàn | EN 61010-1, 50 V CAT IV; chống ô nhiễm: mức 2 | |
Phụ kiện tiêu chuẩn | 01 Túi mềm có quai đeo 01 Bộ 2 dây đo “X” - “H” 01 Bộ 4 đầu kẹp cá sấu (đỏ, đen) 01 Bộ sạc pin 01 Cáp kết nối PC 01 Đĩa CD phần mềm 01 Sách hướng dẫn sử dụng |
