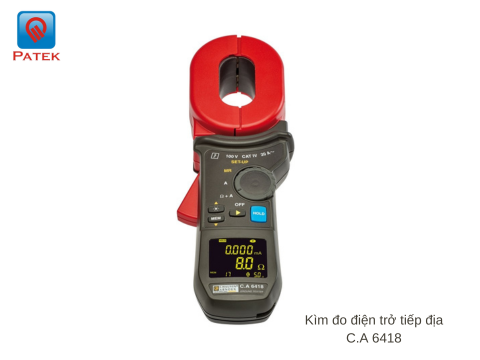

Kìm đo điện trở tiếp địa - C.A 6418
Model: 6418
Nhà sản xuất: Chauvin Arnoux
Xuất xứ: Pháp
Kìm đo điện trở tiếp địa C.A 6418 đặc biệt dễ sử dụng nhờ vào cải tiến tiện lợi như một hệ thống trợ lực để giữ kẹp mở một cách dễ dàng và một màn hình OLED với khả năng hiển thị trên một góc 180 ° ở bất cứ điều kiện ánh sáng nào.
Các chức năng tự động PRE-HOLD khi kẹp được mở và các chức năng hàm hiệu chỉnh tự động khi khởi động giúp tối ưu hóa các xử lý và phép đo điện trở được cung cấp bởi các kìm.
Màn hình hiển thị của kìm đo điện trở tiếp địa C.A 6418 có thể hiển thị đồng thời trở kháng và dòng rò (Ω + A), điện áp nối đất.
Được trang bị giao tiếp Bluetooth, Kìm đo CA 6418 có thể được sử dụng với các GTC và / hoặc DATAVIEW® PC
Kìm đo điện trở đất C.A 6418
Kìm đo điện trở đất C.A 6418 đến từ hãng Chauvin Arnoux được sản xuất nhằm mục đích sử dụng cho việc thực hiện các phép đo trở kháng mạch vòng trong các lưới tiếp địa song song, có thể ứng dụng đo trở kháng cho các đầu cực kết nối phân phối điện, đường dây tiếp xúc trên không,... Kìm đo điện trở nối đất và vòng lặp C.A 6418 giúp cho các phép đo này được thực hiện đơn giản hơn các phép đo truyền thống với hai que đo phụ.
Kìm đo điện trở nối đất và vòng lặp C.A 6418
Kìm đo điện trở đất này còn có thể thực hiện phép đo trở kháng mạch vòng lặp với độ chính xác tốt ở các giá trị thấp và các phép đo dòng điện xoay chiều.
Kìm đo điện trở này còn rất dễ sử dụng nhờ vào thiết kế với cần bóp trợ lực mở kẹp với đầu đo lớn có thể kẹp các dây tiếp địa lên đến 30x40mm. Ngoài ra kìm đo điện trở đất C.A 6418 còn tích hợp chức năng bộ nhớ giúp ghi, đọc các phép đo với màn hình OLED (Diode phát sáng hữu cơ) hiển thị góc nhìn 180° giúp cho người dùng rất dễ đọc ngay cả dưới ánh sáng mặt trời trực tiếp. Đồng thời có thể hiển thị trở kháng mạch vòng và dòng rò (Ω + A).
Không những thế kìm đo điện trở đất này còn được trang bị phần mềm liên kết Bluetooth giúp kìm Chauvin Arnoux 6418 có thể sử dụng kết hợp với các GTC và DATAVIEW® PC.
Một số tính năng kiểm tra MẠCH VÒNG tiếp địa như:
- Đo điện trở vòng từ 0.01 đến 1.200 Ω
- Đo dòng điện từ 0.5 mA đến 20 A
- Cảnh báo có sẵn cho phép đo Ω và A
- Lưu trữ 300 phép đo kèm theo ngày / giờ thực hiện phép đo
- Tự động HOLD khi mở kẹp
- Tự động hiệu chỉnh
- Có thể hiệu chuẩn lại mà không cần gửi về NSX
Xem thêm: Kìm đo điện trở tiếp địa - C.A 6418
Thông số kỹ thuật của kìm đo điện trở đất C.A 6418
| Thông số kỹ thuật | |
| Điện trở (ôm kế) vòng lặp | Phạm vi đo (Ω), Độ phân giải (Ω) và Độ chính xác |
| Hiện thị cho 1200 số đếm | |
| 0.010 đến 0.099/ 0.001/ ±1.5% R* ±0.01Ω 0.10 đến 0.99/ 0.01/ ±1.5% R ±2r 1.0 đến 49.9/ 0.1/ ±1.5% R ±2r 50.0 đến 149/ 1/ ±2.5% R ±2r 150 đến 245/ 5/ ±5% R ±2r 250 đến 440/ 10/ ±10% R ±2r 450 đến 640/ 10/ ±15% R ±2r 650 đến 1200/ 50/ ±20% R ±2r | |
| Tần số | Tần số đo 2083Hz |
| Ampe kế | 0.5 đến 9.995mA/ 50µA/ ±2% R ±200μA |
| Phạm vi đo (A) | 10.00 đến 99.90mA/ 100µA/ ±2% R ±r |
| Độ phân giải | 100.00 đến 299.0mA/ 1mA/ ±2% R ±r |
| Độ chính xác | 0.300 đến 2.990A/ 10mA/ ±2% R ±r |
| Hiển thị cho 4000 số đếm | 3.00 đêbs 20.00A/ 100mA/ ±2% ±r |
| Cài đặt | |
| Các chế độ | Tiêu chuẩn |
| Cảnh báo | Cấu hình trên Z và I |
| Âm báo | Hoạt động |
| HOLD | Tự động giữ trước hoặc có thể điều chỉnh bằng tay |
| Tự động tắt nguồn | Có |
| Thông số kỹ thuật chung | |
| Màn hình hiển thị | OLED 152 đoạn. Vùng hiển thị 48x39mm |
| Đường kính kẹp tối đa | ø 32mm-LxH : 30x40mm/20x55mm |
| Lưu trữ dữ liệu | 300 phép đo |
| Cấp nguồn | 4x1.5V, pin 4 x Ni-MH hoặc pin kiềm alkaline LR6 (AA) |
| Hiệu chuẩn | Tự động khi khởi động |
| An toàn điện | IEC 61010 100V CAT IV, 150V CAT III |
| Bảo vệ chống xâm nhập | IP40 |
| Kích thước | 56x106x300mm |
| Trọng lượng | Khoảng 1.2kg bao gồm cả pin |
Hướng dẫn đo bằng kìm đo điện trở nối đất và vòng lặp C.A 6418
- Hướng dẫn chung
Khi kìm đo điện trở nối đất được bật. Thiết bị sẽ tự điều chỉnh. Do đó, đầu kẹp phải được đóng lại và không được có bất kỳ dây dẫn nào trong đầu đo.
Kim đo điện trở đất không thực hiện được điều chỉnh
Nếu thiết bị không thực hiện được điều chỉnh, nó sẽ hiển thị thông báo Err. CAL. Nếu điều này xảy ra, hãy tắt thiết bị, kiểm tra xem điểm tiếp xúc đầu kẹp đã sạch sẽ chưa, sau đó bật lại thiết bị.
Thực hiện và đo lường
Kìm đo trở kháng mạch vòng Chauvin Arnoux 6418
Mở kẹp và kẹp một dây dẫn là một phần của vòng dây cần đo
Khi kẹp mở, biểu tượng được hiển thị và thiết bị không thể thực hiện bất kỳ phép đo nào
- Sơ đồ tương quan
Sơ đồ tương đương khi sử dụng kìm đo điện trở đất
Điện cực đất cần đo, Rx, mắc song song với các điện cực khác qua dây nối đất ZE và dây bảo vệ ZS.
Trở kháng đo bằng kẹp lớn hơn một chút so với Rx. Trong trường hợp kiểm tra thường xuyên, giá trị đo được thay đổi đột ngột cho thấy có vấn đề.
- Sau khi có kết quả
Khi phép đo đã ổn định, bạn có thể nhấn phím HOLD để đóng băng và MEM để ghi lại.
Phương pháp đóng băng và ghi lại của kìm đo điện trở đất C.A 6418
- Chức năng giữ nước
Bạn cũng có thể sử dụng chức năng HOLD, chức năng này sẽ tự động đóng băng phép đo khi kẹp được mở ra. Điều này có thể hữu ích khi bạn chỉ rảnh một tay để thực hiện phép đo.
Cảnh báo
Để thuận tiện cho việc thực hiện các phép đo, bạn có thể lập trình cảnh báo về giá trị đo trở kháng và giá trị đo dòng điện. Sau đó, bạn biết liệu phép đo có ổn không mà không cần nhìn vào màn hình hiển thị.
Phần cảnh báo của bộ thiết bị đo trở kháng mạch vòng
Phần cảnh báo của bộ hiển thị nhấp nháy và thiết bị phát ra tín hiệu âm thanh liên tục. Để loại bỏ tín hiệu âm thanh này, hãy bấm và giữ phím ►.
Cảnh báo về dòng điện được ưu tiên
Nếu bạn đặt cảnh báo trên cả trở kháng và ngưỡng dòng điện và cả hai ngưỡng cảnh báo đều bị vượt quá, thì cảnh báo về dòng điện sẽ được ưu tiên.
