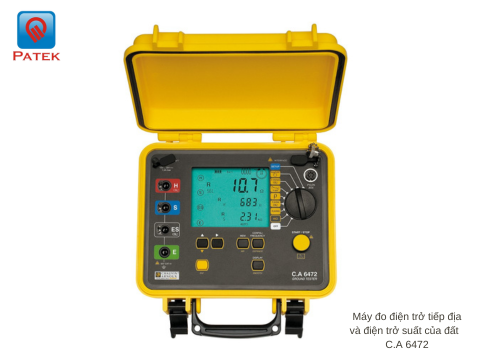

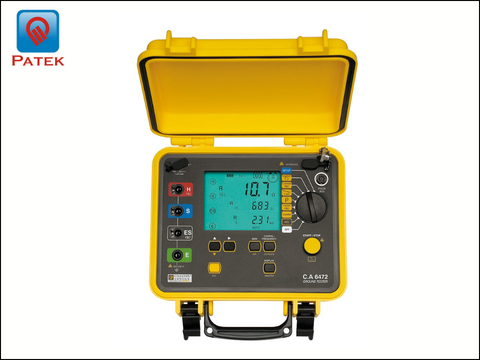

Máy đo điện trở tiếp địa và điện trở suất của đất - C.A 6472

C.A 6472 là máy đo điện trở đất và điện trở suất đất đa năng của Chauvin Arnoux (Pháp) được thiết kế để đáp ứng nhu cầu đo lường hệ thống nối đất trong công nghiệp điện: từ trạm biến áp, tủ điện hạ thế, hệ thống chống sét cho đến nối đất cột điện cao thế (khi kết hợp phụ kiện C.A 6474).

Xem thêm: Máy đo điện trở cách điện

• Thí nghiệm điện định kỳ hệ thống nối đất theo quy định an toàn điện

• Kiểm định hệ thống chống sét cho công trình, nhà máy, trạm viễn thông

• Nghiệm thu hệ thống tiếp địa công trình xây dựng, trạm biến áp mới

• Khảo sát điện trở suất đất phục vụ thiết kế hệ thống nối đất tối ưu chi phí

Bảng thông số kỹ thuật chi tiết của máy đo điện trở đất C.A 6472

Điểm đặc biệt của thiết bị kiểm tra nối đất và điện trở suất C.A 6472

C.A 6472 tích hợp đầy đủ các phương pháp đo phổ biến trong một máy duy nhất:

Đo điện trở đất phương pháp 3P

Phương pháp truyền thống dùng cọc đo, phù hợp với hầu hết các phép đo nối đất tại hiện trường, ngoài ra máy còn cho phép đo điện trở của cọc phụ RH, RS và điện áp nhiễu để tăng độ chính xác kết quả.

Đo điện trở đất phương pháp 4P và 4P chọn lọc

Phù hợp đo điện trở nối đất rất thấp, khi hệ thống có nhiều điện trở nối đất mắc song song, kết hợp kẹp dòng điện cho phép đo chọn lọc mà không cần ngắt kết nối nối đất cần đo, tiết kiệm đáng kể thời gian thi công.

Đo điện trở nối đất bằng 2 kẹp (không cần cọc phụ)

Áp dụng cho hệ thống có nhiều nhánh nối đất song song: một kẹp phát tín hiệu (32V/1.367Hz), kẹp còn lại đo dòng điện tuần hoàn trong vòng lặp, không cần lắp đặt cọc phụ, không cần ngắt kết nối đất.

Đo điện trở suất đất (Wenner & Schlumberger)

Tự động tính toán điện trở suất đất (ρ) theo hai phương pháp chuẩn quốc tế, hỗ trợ khảo sát địa chất phục vụ thiết kế hệ thống nối đất mới.

Đo khớp nối đất

Tự động tính hệ số khớp nối theo công thức Rc = (R1 + R2 – R1-2)/2.

Đo điện thế đất theo khoảng cách

Theo dõi sự thay đổi điện thế xung quanh hệ thống nối đất tại các khoảng cách khác nhau.

Đo điện trở/tính liên tục DC (2 dây hoặc 4 dây)

Hai chế độ vận hành: Tự động và Chuyên gia

• Chế độ tự động: xoay chuyển mạch chọn chức năng → nhấn START/STOP → đọc kết quả. Máy tự động đo ở 128 Hz, tự động chuyển tần số khi phát hiện nhiễu.

• Chế độ chuyên gia: cho phép kỹ sư tùy chỉnh tần số đo, quét dải tần, điện áp đo giữa H và S để phân tích sâu hành vi tần số của hệ thống nối đất, đặc biệt hữu ích khi đánh giá khả năng tản dòng sét lan truyền.

Điều kiện giao hàng thiết bị

Bộ sản phẩm C.A 6472 được giao cùng:

• Bộ đổi nguồn + dây nguồn 2P để sạc pin
• phần mềm xuất dữ liệu DataView® + cáp quang/USB
• 2 kẹp C182
• 2 dây dẫn an toàn
• 1 hướng dẫn sử dụng
• 1 túi đựng chuyên dụng.

Phụ kiện

Tại sao nên chọn C.A 6472 cho công tác thí nghiệm điện?

• Tích hợp 3P/4P/4P chọn lọc/2 kẹp trong một thiết bị, không cần đầu tư nhiều máy đo riêng lẻ

• Đo điện trở suất đất tự động theo 2 phương pháp chuẩn quốc tế

• Khả năng loại nhiễu điện áp đến 60V đỉnh, hoạt động ổn định trong môi trường công nghiệp nhiều nhiễu

• Dải tần quét rộng đến 5.078 Hz, phân tích được đáp ứng tần số của hệ thống nối đất

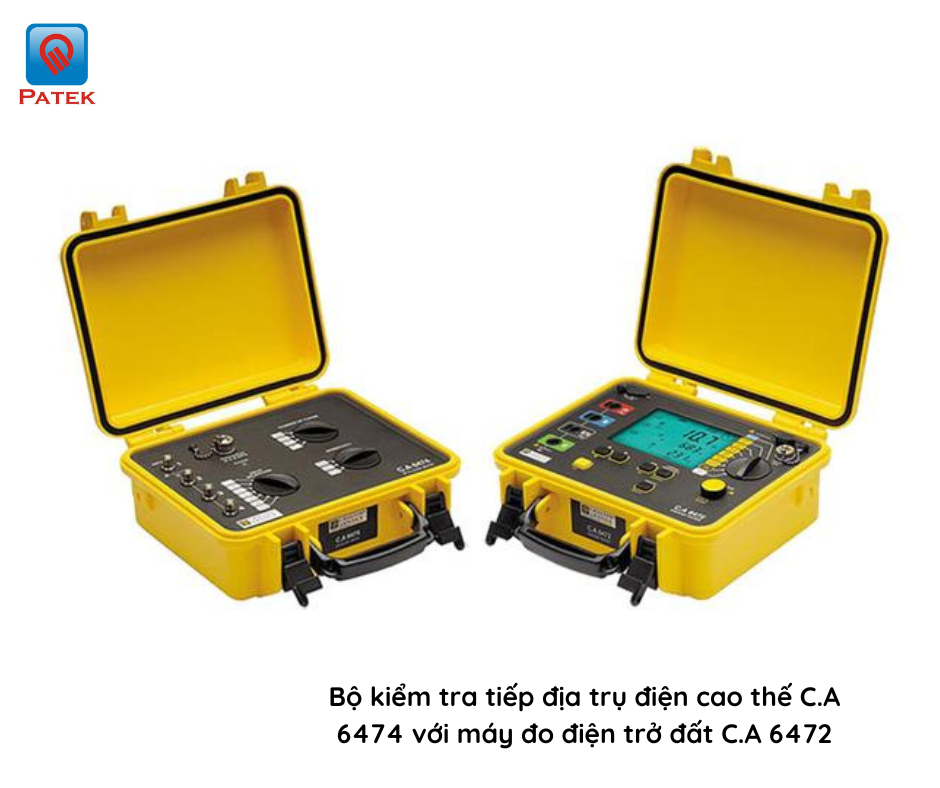

• Kết hợp phụ kiện C.A 6474 để đo điện trở tiếp địa cột điện cao thế – tính năng chuyên dụng hiếm có trên thị trường

• Đạt chuẩn IEC 61557, phù hợp hồ sơ nghiệm thu, thí nghiệm điện theo quy định
