HƯỚNG DẪN SỬ DỤNG MÁY ĐO ĐIỆN TRỞ ĐẤT

Máy đo điện trở đất là thiết bị thông minh có ứng dụng thiết thực hỗ trợ người dùng nắm được các thông số kỹ thuật quan trọng của sự lan truyền dòng điện trong đất. Điều này giúp cho người sử dụng có thể tính toán, xây dựng các điểm chống sét. Hay cân bằng điện thế, xây dựng công trình viễn thông, tín hiệu và truyền số liệu,...Vậy sử dụng máy đo điện trở đất như thế nào là đúng cách? Hãy cùng Công ty Kỹ Thuật Và Thiết Bị Thái Bình Dương (Patek) tìm hiểu qua bài viết dưới đây nhé!

1. Tại sao phải đo điện trở đất?

Việc đo điện trở đất cho hệ thống chống sét nhằm đánh giá tình trạng an toàn của hệ thống. Từ đó đảm bảo an toàn cho người và của cũng như tránh cháy nổ. Ngoài ra, nó còn có vai trò trong việc giảm thiểu những hư hỏng. Và tăng tuổi thọ cho các thiết bị được tiếp đất. Đo điện trở đất thường xuyên sẽ giúp đơn vị vận hành nắm được tình trạng của hệ thống. Nhờ vậy mà có thể đưa ra phương án khắc phục phù hợp.

2. Nguyên lý đo điện trở của đất

Nguyên lý đo điện trở tiếp đất còn được biết là phương pháp đo điện trở đất với nhiều phương pháp khác nhau. Bạn có thể dựa nguyên lý đo điện trở cách điện hoặc nguyên lý đo điện trở tiếp xúc. Để xác định được điện trở đất chính xác và phù hợp với điều kiện. Dưới đây là một số nguyên lý đo điện trở đất dựa theo từng phương pháp đo.

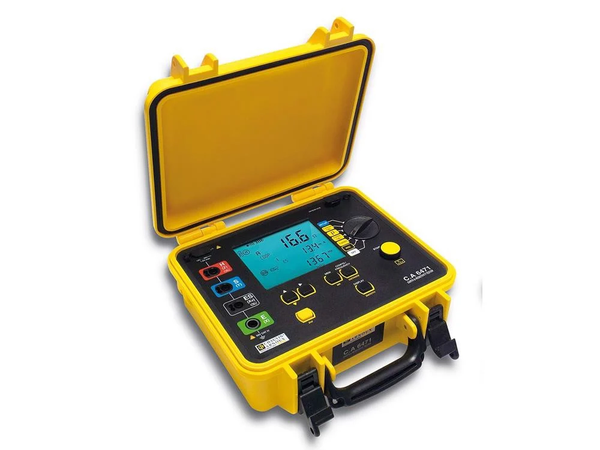

Máy đo điện trở đất Chauvin Arnoux 6471 đảm bảo tính chính xác các trị số khi đo.

3. Phương pháp đo điện trở đất

            3.1. Phương pháp đo điện trở bằng điện áp rơi 3 cực

Nguyên lý đo điện trở đất bằng phương pháp này là dựa vào bơm một dòng điện vào trong mạch gồm đồng hồ đo – cọc nối đất – điện cực dòng – đồng hồ đo. Nên để khoảng cách giữa các điện cực sao cho xa nhau nhất có thể, điện cực dòng nên được đặt cách tối thiểu 10 lần chiều dài cọc nối đất được đo. Thông thường, khoảng cách này là 40m. Điện áp sẽ được cắm vào đất ở khoảng giữa cọc nối đất và điện cực dòng, trong khu vực mà điện thế bằng không. Để đảm bảo sự chính xác, nên thực hiện cả ba phép đo với điện cực áp tại vị trí cách cọc nối đất khoảng 6m. Nếu kết quả trùng nhau thì vị trí cắm các điện cực áp là chính xác.

Cách đo điện trở tiếp địa bằng phương pháp điện áp rơi 3 cực.

            3.2. Phương pháp đo điện trở 4 cực

Đối với hệ thống nối đất liên hợp có hệ thống nối đất riêng lẻ kết nối ngầm với nhau, khi đo cần tiến hành cô lập từng hệ thống nối đất riêng lẻ bằng cách sử dụng thêm các kìm đo. Điện áp cực và điện áp dòng sẽ được bố trí như phương pháp đo 3 cực, tuy nhiên, dòng điện sẽ được đo bởi kìm cố định trên cọc nối đất. Đồng hồ đo sẽ tính toán điện trở bằng giá trị của dòng điện chạy qua cọc nối đất.

            3.3. Phương pháp đo điện trở 2 kìm dòng

Đây là phương pháp đo điện trở đất không cần cô lập tiếp địa. Phương pháp này có thể đo nhanh chóng bằng cách kẹp kìm đo dòng qua dây nối đất chính. Trong trường hợp một hệ thống tiếp địa được nối song song, bạn nên dùng 2 ampe kìm cùng với máy đo để thực hiện đo chính xác điện trở.

Nguyên tắc của phương pháp đo này là phải đặt 2 kẹp vòng quanh dây tiếp đất đo. Và nối mỗi kẹp với dụng cụ đo. Một kẹp đưa vào mạch vòng tiếp đất một tín hiệu biết trước (32V/ 1367Hz). Kẹp kia sẽ đo dòng điện chảy trong mạch vòng.

Các điện cực càng song song, tác động của điện trở của các điện cực không được kiểm tra càng nhỏ. Điện trở vòng càng gần với điện trở của điện cực được kiểm tra. Nếu điện cực được đo có điện trở cao, phép đo sẽ cho bạn thấy rằng đang có vấn đề ở đây.

Tóm lại, phương pháp kiểm tra điện trở đất sử dụng kìm dòng là phép đo điện trở của toàn bộ vòng lặp. Do đó, phải có một điện trở vòng để đo. Nếu không có vòng lặp để đo, người thực hiện phép đo có thể tạo một vòng lặp của các cọc điện cực bằng các bước nhảy tạm thời.

Số lượng đường song sóng càng lớn, giá trị đo được sẽ càng gần với điện trở đất thực tế. Máy kiểm tra điện trở nối đất dạng kẹp có thể dễ dàng chỉ ra các cọc điện cực kém. Dù chỉ có một vài hoặc có nhiều đường nối song song.

Công ty PATEK chuyên cung cấp máy đo điện trở đất Chauvin Arnoux 6472 chất lượng cao.

            3.4. Phương pháp đo điện bằng

Phương pháp xung được dùng để đo điện trở của những cột điện cao thế, cho phép người thực hiện xác định được trở kháng đất của cả một tổng thể gồm hệ thống khung sắt và móng trụ. Đặc biệt, khi sử dụng cách này, đường dây cao thế không cần ngắt điện.

4. Hướng dẫn sử dụng máy đo điện trở đất

            4.1. Kiểm tra hoạt động của máy

Kiểm tra pin bằng cách nhìn thông báo trên màn hình. Nếu xuất hiện dấu (-+) thì pin sắp hết điện. Phép đo lúc này sẽ thiếu chính xác và bạn cần phải sạc lại cho pin hoặc thay pin mới.

            4.2. Kết nối đầu đo

Cắm nối các đầu đo vào thân máy đo điện trở suất. Chú ý phải đấu nối các đầu đo chính xác.

            4.3. Tiến hành đo điện áp của đất

Bật chuyển mạch đồng hồ đo về thang Earth Voltage. Nếu đồng hồ hiển thị giá trị điện áp dưới 10V là được. Như vậy kết quả đo của máy đo điện trở suất của đất sẽ chính xác hơn.

            4.4. Thực hiện đo điện trở của đất

+ Bật chuyển mạch của máy đo điện trở đất về thang 2000Ohm.

+ Đồng thời ấn và xoay phím PRESS TO TEST để kiểm tra chỉ thị của đồng hồ đo điện trở. Nếu màn hình có đèn chớp nháy liên tục thì kiểm tra lại que đo hoặc cọc đất. Bạn có thể đổ nước vào cọc đất để đảm bảo rằng hai loại này tiếp xúc đất tốt nhất.

+ Bật chuyển mạch máy đo về thang 20Ohm.

+ Tiếp tục nhấn và xoay phím PRESS TO TEST để kiểm tra giá trị thu được trên đồng hồ. Đây chính là giá trị điện trở đất của hệ thống tiếp địa.

Bộ đầy đủ các thiết bị đo điện trở suất Chauvin Arnoux 6470N.

Trên đây là những phương pháp đo điện trở đất được sử dụng nhiều nhất. Khi đo và đánh giá được chính xác trị số điện trở nối đất. Bạn cần phải nắm bắt đầy đủ các yêu cầu về thiết bị và phương pháp đo. Để hạn chế những rủi ro không đáng có trong quá trình thi công công trình. Bên cạnh đó, việc lựa chọn nhà cung ứng máy đo điện trở đất là điều bạn cần lưu ý. Nhằm đảm bảo việc đo các chỉ số điện trở đất được chính xác. Và Công ty PATEK tự tin đáp ứng đầy đủ những điều kiện trên.
