Giải pháp kiểm tra toàn diện nhưng nhanh chóng của máy chụp sóng máy cắt (CB) - HISAC SWIFT

Ngày nay trên đà phát triển của công nghệ kỹ thuật điện, SCOPE - một trong những công ty, nhà sản xuất hàng đầu trong lĩnh vực nghiên cứu và phát triển điện năng đã tung ra một phiên bản mới nhất về một loại máy chụp sóng máy cắt về các giải pháp kiểm tra ngắt mạch nổi tiếng của HERAC. Vậy các bạn hãy cùng với Patek nhanh chân đi tìm hiểu thêm về máy chụp sóng máy cắt cũng như thiết bị thí nghiệm cao thế ở phía bên dưới nhé!

Thiết bị thí nghiệm cao thế là gì?

Thiết bị thí nghiệm cao thế ( thiết bị thử nghiệm CB cao thế) là những loại thiết bị được sử dụng nhằm mục đích kiểm tra một hay nhiều hạng mục của thiết bị trong các công trình thí nghiệm để có thể kiểm tra, xem xét, đánh giá và đưa ra những kết luận chính xác về chất lượng của các công tác liên quan đến phần điện.

Minh họa cho thiết bị thử nghiệm CB cao thế

Giới thiệu chung về máy chụp sóng máy cắt (CB) - HISAC SWIFT (máy phân tích hoạt động ngắt mạch)

HISAC SWIFT- Bộ phân tích hoạt động bộ ngắt mạch, giải pháp kiểm tra ngắt mạch được dùng để kiểm tra hiệu suất của bộ ngắt mạch MV.
Máy phân tích chứa các mô-đun đo thông minh khác nhau được thiết kế để đo các thông số. Máy còn có khả năng ghi lại và in hầu hết tất cả các thông số quan trọng như: thời gian hoạt động của các tiếp điểm điện trở chính & trước khi tiếp xúc, thời gian tiếp xúc phụ, dòng hoạt động trên cuộn đóng/ ngắt và điện trở tiếp xúc trên cả 3 cực.
Kết quả có thể được xem trực tiếp trên màn hình cảm ứng TFT ở dạng đồ họa cũng như dạng số. Có thể in biểu đồ trên máy in nhiệt tích hợp sẵn hoặc tải bản ghi xuống PC để phân tích thêm trên phần mềm CPLOT. Công cụ mà tất cả trong một này phù hợp nhất với việc kiểm tra thử nghiệm CB.

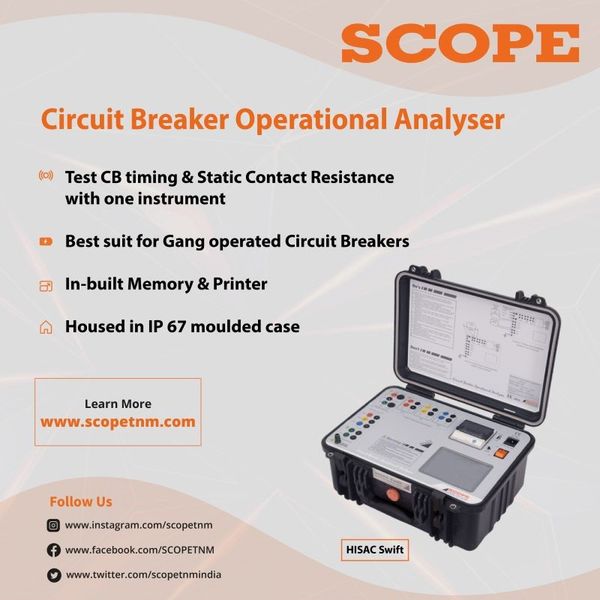

Máy chụp sóng máy cắt (CB) - HISAC SWIFT

Thông số kỹ thuật

Những đặc điểm nổi bật của máy chụp sóng máy cắt (CB)

• Máy được thiết kế với màn hình cảm ứng tích hợp máy in nhiệt và chất liệu nhựa đúc chắc chắn.

• Thông qua cáp kết nối, kết quả đo có thể được lưu vào bộ nhớ thiết bị và có thể tải về PC.

• Kết hợp các tính năng của CB analyzer và micro ohm meter.

• Thiết kế gọn nhẹ, tiện lợi cho việc di chuyển.

• Máy hoạt động tốt trong các trạm điện cao áp và các khu vực có nguy cơ nhiễu điện cao.

• Giao diện dễ nhìn, đơn giản, bảo đảm quá trình thử nghiệm được diễn ra một cách nhanh chóng với các CB khác nhau.

Xem thêm: Chụp sóng máy cắt: Nguyên lý là gì?

11 tính năng đặc biệt của máy chụp sóng máy cắt (CB) - HISAC SWIFT

• Thử nghiệm theo tiêu chuẩn IEC 60068, IEC 61326 & IEC 61010-1. dấu chỉ CE được đánh dấu.

• Dữ liệu thông tin ngắt và cài đặt hệ thống được nhập thông qua bàn phím ảo trên màn hình cảm ứng

• Hoạt động: C, O, C-O, O-C, O-C-O với độ trễ có thể cấu hình

• Thời gian tiếp xúc của 3 Tiếp điểm chính và 3 Tiếp điểm PIR với độ phân giải 0.05mS

• Một kênh nội bộ để đo dòng điện cuộn dây đóng và ngắt

• 3 kênh ghép để đo Điện trở tiếp xúc tĩnh với độ phân giải 0.1μΩ và phạm vi lên đến 2Ω

• Phần mềm CPLOT được cung cấp với công cụ để phân tích thêm trên PC

• Màn hình LCD cảm ứng màu TFT, Máy in tích hợp, Bộ nhớ trong để lưu trữ dữ liệu nội bộ

• Bản in thông qua máy in nhiệt 56mm tích hợp sẵn.

• Trong đồng hồ thời gian thực được xây dựng với bộ nhớ sẵn có 2 MB. Có thể lưu trữ lên đến 100 bản ghi.

• Dụng cụ được đặt trong vỏ đúc chắc chắn với cấp bảo vệ IP67

Máy phân tích - giải pháp kiểm tra hoạt động ngắt mạch (CB) - HISAC SWIFT

Lợi ích mà máy chụp sóng máy cắt (CB) - HISAC SWIFT mang lại

• Là công cụ duy nhất có thể kiểm tra nhanh chóng nhưng toàn diện tất cả các loại MV & HV CB.

• Chỉ kết nối với CB một lần và đo tất cả các thông số quan trọng như thời gian hoạt động, dòng điện cuộn dây và điện trở tiếp xúc của cả đồng thời 3 cực.

• Đánh giá tình trạng hoạt động của cầu dao và sự tản nhiệt bên trong bộ ngắt mạch CB mà không cần mở nó ra.

• Phân tích kết quả thử nghiệm cung cấp đầu vào để đánh giá và hiệu chỉnh cài đặt cho thời gian tiếp xúc, cài đặt tiếp điểm phụ để có được thời gian C-O được chỉ định và cài đặt cơ chế trip/ close.

• Tích hợp màn hình cảm ứng màu TFT, bộ nhớ và máy in nhiệt.

• Thiết bị phù hợp cho ngành công nghiệp, OEM, Phòng thí nghiệm, thử nghiệm cũng như các Công ty thử nghiệm và vận hành.

• Cung cấp cơ sở để lên kế hoạch bảo trì dựa trên điều kiện đưa ra bởi nhà máy và đạt được hiệu suất sản xuất tối ưu với số lần ngừng bảo trì tối thiểu.

Xem thêm: Máy kiểm tra, phân tích thiết bị đóng cắt

Và như vậy chúng ta đã điểm xong chi tiết về giới thiệu cũng như những tiện ích của chiếc máy chụp sóng máy cắt (CB) - HISAC SWIFT phiên bản mới nhất của SCOPE. Patek mong rằng những thông tin trên sẽ bổ ích, giúp cho các bạn độc giả hiểu sâu hơn về các thiết bị thí nghiệm cao thế và có thể đưa ra những quyết định mua mà không phải hối hận. Nếu các bạn muốn mua thì cùng đến với Patek nhé!
