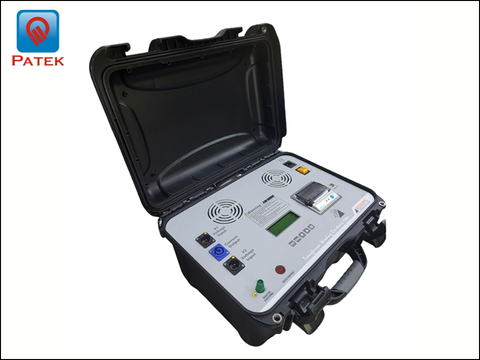

TRM 104+ Thiết bị đo điện trở một chiều cuộn dây máy biến áp

TRM 104+ là thiết bị đo điện trở cuộn dây xách tay, đặt trong vỏ đúc chắc chắn, được thiết kế để làm việc ngay tại trạm siêu cao thế (EHV) có điện. Thiết bị hiển thị trực tiếp giá trị điện trở cuộn dây của máy biến áp công suất lớn đến 500 MVA và của máy điện quay.

Thiết bị được bảo vệ trước sức điện động ngược (back EMF) sinh ra từ các cuộn dây có điện cảm lớn. Màn hình LCD 4 dòng có đèn nền cùng menu thân thiện giúp cài đặt phép đo, đồng thời hiển thị giá trị điện trở và các thông báo an toàn. TRM 104+ có thể đo điện trở của hai cuộn dây cùng lúc, và được trang bị nguồn dòng đặc biệt giúp kết quả đo ổn định nhanh.

Hệ thống quản lý nhiệt của nguồn dòng được thiết kế riêng, cho phép đo liên tục trong thời gian dài, chẳng hạn khi thử nghiệm máy biến áp máy phát đấu tam giác. TRM 104+ còn nhận biết được hiện tượng gián đoạn dòng điện khi chuyển nấc phân áp của bộ điều áp dưới tải (OLTC). Còi báo động phát tiếng khi đang phóng dòng giúp đảm bảo an toàn cho người vận hành.

Thông số kỹ thuật của máy đo điện trở một chiều máy biến áp TRM 104+

Thông số	TRM 104+
Số kênh	2 kênh, đo đồng thời trên 2 cuộn dây
Dải dòng điện	10 A, 5 A, 1 A, 100 mA, 10 mA
Dải điện trở	Đến 2000 Ω (tự động chọn thang đo)
Độ phân giải	4½ digit
Độ chính xác	± 0,5% giá trị đo ± 2 digit
Điện áp hở mạch	30 V
Màn hình	1 màn hình LCD 4 dòng có đèn nền hiển thị menu tương tác, chức năng bàn phím, thông báo và kết quả đo; hiển thị điện trở 4½ digit; hiển thị dòng thử 3½ digit
Dây đo	Dài 20 m, phù hợp thử nghiệm máy biến áp HV/EHV
Môi trường làm việc	0 đến 50 °C, 95% RH (không ngưng tụ)
Nguồn cấp	90-260 V AC, 47-63 Hz, khoảng 25 VA
Kích thước	406 × 305 × 229 mm
Khối lượng	Khoảng 12 kg

Tính năng nổi bật của thiết bị đo điện trở cuộn dây máy biến áp TRM 104+

Đo lường tin cậy

Đo điện trở cuộn dây máy biến áp đến 500 MVA và máy điện quay, hiển thị trực tiếp.
Đo đồng thời điện trở của hai cuộn dây.
Áp dụng phương pháp Kelvin 4 dây.
Nguồn dòng đặc biệt giúp kết quả ổn định nhanh.
Nhận biết gián đoạn dòng điện khi chuyển nấc phân áp OLTC.

An toàn và bền bỉ

Thiết kế xách tay, làm việc được tại trạm EHV có điện, vỏ đúc chắc chắn.
Bảo vệ chống sức điện động ngược từ cuộn dây có điện cảm lớn.
Quản lý nhiệt cho nguồn dòng, đo được trong thời gian dài.
Còi cảnh báo khi đang phóng dòng, đảm bảo an toàn cho người vận hành.

Dễ sử dụng

Màn hình LCD 4 dòng có đèn nền, menu thân thiện để cài đặt phép đo.
Hiển thị điện trở cuộn dây và các thông báo an toàn trên cùng màn hình.

Ứng dụng của thiết bị TRM 104+

TRM 104+ phù hợp cho công tác thí nghiệm, nghiệm thu và bảo dưỡng máy biến áp lực, máy biến áp máy phát và máy điện quay. Thiết bị dùng để phát hiện sự cố như tiếp xúc kém, đứt vòng dây, hỏng bộ chuyển nấc phân áp.
