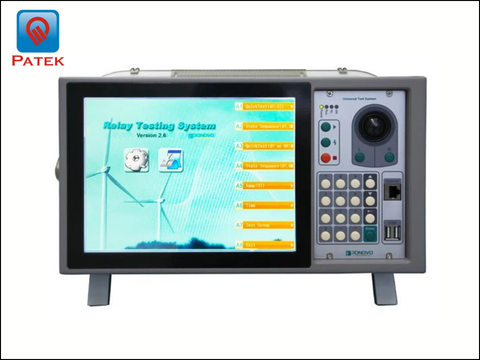

PW866i là thiết bị thử nghiệm rơ le bảo vệ ba pha được thiết kế để kiểm tra, hiệu chỉnh và đánh giá đặc tính tác động của hầu hết các loại rơ le bảo vệ hiện có trên hệ thống điện từ rơ le điện cơ, rơ le tĩnh cho đến rơ le bảo vệ kỹ thuật số thế hệ mới, bao gồm cả rơ le hợp bộ tuân thủ chuẩn IEC 61850.

Với cấu hình tối ưu, PW866i đáp ứng gần như toàn bộ nhu cầu thí nghiệm rơ le bảo vệ trong thực tế từ bảo vệ quá dòng, bảo vệ khoảng cách, bảo vệ sai lệch, bảo vệ tần số, bảo vệ điện áp đến tự động đóng lặp lại.

Điểm khác biệt lớn nhất giữa PW866i và dòng PW636i là hệ thống điều khiển cục bộ tích hợp sẵn: màn hình cảm ứng 10.4 inch nền tảng Windows, chuột và bàn phím rời, cổng Ethernet kết nối PC và 2 cổng USB truyền dữ liệu giúp kỹ sư/ người vận hành có thể vận hành thử nghiệm ngay tại hiện trường mà không nhất thiết phải mang theo laptop.

Tìm hiểu thêm thông tin: Máy thử nghiệm rơ le 3 pha (6I/4V) - PW636i

Thông số kỹ thuật nổi bật của máy thử rơ le bảo vệ PW866i

Phụ kiện tùy chọn mở rộng tính năng

• PW-VP50 - Bộ kiểm tra cực tính CT

• PGPS02 / PGPS04i - Bộ đồng bộ GPS phục vụ thử nghiệm end-to-end

• PSS01 - Bộ mô phỏng máy cắt

• PACB108 - Đầu dò quang học kiểm tra tín hiệu quang của công tơ, rơ le

Vì sao thiết bị thử nghiệm rơ le PW866i được các đơn vị thí nghiệm tin dùng

Điều khiển kép: màn hình cảm ứng cục bộ và phần mềm PowerTest trên PC

PW866i hỗ trợ hai chế độ vận hành:

• Điều khiển cục bộ qua màn hình cảm ứng 10.4 inch, phần mềm PowerTestCut với 16 mô-đun thử nghiệm sẵn có (Directional, Frequency, QuickTest, Ramp, State Sequence, Time Inversed Current/Voltage, Time...).

• Điều khiển từ xa qua PC bằng phần mềm PowerTest phần mềm thử nghiệm rơ le đa năng dùng chung cho toàn bộ dòng thiết bị thử relay 3 pha và 6 pha của PONOVO.

Hỗ trợ thử nghiệm rơ le hợp bộ chuẩn IEC 61850 / GOOSE

PW866i xuất tín hiệu tương tự (analog) đến rơ le bảo vệ, đồng thời thu và phân tích bản tin GOOSE phản hồi từ rơ le, đáp ứng đầy đủ yêu cầu thử nghiệm rơ le IEC 61850 trong các trạm biến áp số hóa.

Giám sát và ghi tín hiệu thời gian thực

Bộ đo lường và ghi tín hiệu tích hợp sẵn cho phép quan sát dạng sóng dòng điện/điện áp đầu ra ngay trên phần mềm trước và trong quá trình thử nghiệm giúp phát hiện sớm lỗi đấu nối, tiết kiệm thời gian kiểm tra sơ đồ đấu dây tại hiện trường.

Hơn 500 mẫu thử relay miễn phí

PONOVO cung cấp kho template rơ le cho hầu hết các hãng lớn: ABB, Siemens, SEL, GE, Schneider Electric, AREVA/Schneider, NR Electric, Toshiba, Woodward, Vamp, Sifang…, với tên các thông số cài đặt trùng khớp với rơ le thật, giúp rút ngắn đáng kể thời gian lập trình bài thử. Người dùng có thể nhập giá trị chỉnh định của rơ le qua file CSV, XRIO/RIO trực tiếp vào mẫu thử.

Bảo vệ toàn diện

Thiết bị có cầu chì bảo vệ nguồn cấp, bảo vệ quá tải ngõ ra dòng (hở mạch) và ngõ ra áp (ngắn mạch), cảnh báo khi có phản hồi điện áp ngược và cảnh báo quá nhiệt, đảm bảo an toàn khi vận hành liên tục ngoài hiện trường.

PW866i hỗ trợ đầy đủ các bài test rơ le bảo vệ theo mã số thiết bị chuẩn IEEE

• 21 - Rơ le bảo vệ khoảng cách

• 25 - Rơ le hòa đồng bộ

• 27/59 - Rơ le bảo vệ thấp áp/quá áp

• 32 - Rơ le công suất định hướng

• 50/51, 50N/51N - Rơ le quá dòng cắt nhanh & quá dòng có thời gian

• 67/67N - Rơ le quá dòng có hướng

• 79 – Rơ le tự động đóng lặp lại

• 81 - Rơ le tần số

• 87 - Rơ le bảo vệ so lệch

• Cùng nhiều mã khác: 24, 30, 36, 37, 40, 46, 47, 52, 53, 55, 56, 58, 60–64, 68, 74, 76, 78, 82, 85, 86, 91, 92, 94…

Ngoài chức năng thử rơ le, PW866i còn dùng để hiệu chuẩn công tơ điện, kiểm tra bộ chuyển đổi đo lường, thử nghiệm dao động công suất và phát lại file COMTRADE phục vụ mô phỏng sự cố quá độ/xác lập trên lưới.

Phần mềm PowerTest

Phần mềm PowerTest của PONOVO được chia thành các gói mô-đun:

• Gói Basic: QuickTest (4V,3I / 4V,6I / VL-L,3I / Sequence / Power / Z Const…), State Sequence, Ramp, Harmonic, CB Operate, TransPlay.

• Gói Protection: Distance (R-X, Z-Phi), Directional, Auto-Reclosing, Differential (3I/6I), Time Inversed Current/Voltage, Frequency Relay, Voltage Relay, U.I.T Relay (AC/DC).

• Gói Advanced: Advanced Differential, Advanced TransPlay, RX Characteristic Sweep, Synchronizer.

• Gói Special: Energy Meter, Power Swing Simulation, Transducer.

• New Modules: Loss of Excitation, QuickTest (Harmonic), Transplay (6V,6I), QuickTest (Low Level).

Sau khi thử nghiệm, hệ thống tự động xuất báo cáo thử nghiệm ở định dạng .rpt và Word, bao gồm thông tin đối tượng thử, thông số hệ thống, đường đặc tính, giá trị cài đặt và kết quả đánh giá đạt/không đạt.
