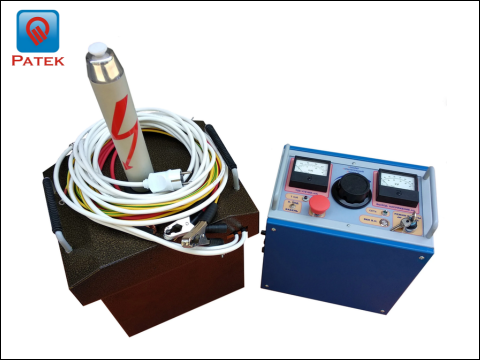

Thiết bị thí nghiệm điện cao áp (High Voltage Test Set) DTE 70/50

DTE-70/50 là thiết bị thử nghiệm điện môi cao áp chuyên dụng được sử dụng rộng rãi trong các đơn vị thí nghiệm điện, điện lực, nhà máy công nghiệp và phòng nghiên cứu kỹ thuật điện.

Thiết bị cho phép tạo điện áp xoay chiều tần số công nghiệp lên đến 50 kV AC và điện áp chỉnh lưu lên đến 70 kV DC nhằm phục vụ công tác kiểm tra chất lượng cách điện của cáp điện lực, thiết bị đóng cắt trung thế, sứ cách điện và các vật liệu điện môi.

Thông số kỹ thuật của thiết bị dòng áp cao DTE 70/50

Nguồn điện xoay chiều một pha	220V ± 11
Thông số thiết bị ở điện áp chỉnh lưu ở chế độ kéo dài (tối đa 5 phút) và điện áp định danh của nguồn điện:
– Điện áp hoạt động tối đa	70 kV
– Dòng điện hoạt động tối đa	15 mA
Thông số thiết bị ở điện áp xoay chiều ở chế độ kéo dài (tối đa 5 phút) và điện áp định danh của nguồn điện:
– Điện áp hoạt động tối đa (rms)	50 kV
– Dòng điện hoạt động tối đa (rms)	45 mA
Giảm sai số đo của điện áp và dòng điện đầu ra	tối đa 3%
Sự tiêu thụ năng lượng	3 kW, tối đa
Trọng lượng bộ điều khiển	tối đa 11 kg
Trọng lượng đơn vị điện áp cao	tối đa 40 kg

Kích thước tổng thể:

Kích thước tổng thể của đơn vị điện áp cao:
Chiều dài	460 mm
Chiều rộng	380 mm
Chiều cao	760 mm
Kích thước tổng thể của bộ điều khiển:
Chiều dài	410 mm
Chiều rộng	330mm
Chiều cao	430 mm

Phụ kiện tiêu chuẩn

Bộ điều khiển (CU)
Bộ tạo cao áp HVU-50
Cáp nguồn 1.75 m
Cáp cao áp 3.5 m
Dây tiếp địa 3.5 m
Cầu chì 5×20 mm, 250 V, 1 A
Cầu chì 6×30 mm, 250 V, 10 A
Hướng dẫn sử dụng

Ưu điểm nổi bật của High Voltage Test Set DTE 70/50

Điện áp thử cao đến 70 kV DC cho phép thực hiện các phép thử cách điện đối với cáp điện lực và thiết bị điện áp trung thế theo các quy trình thí nghiệm hiện hành.
Nguồn thử AC đến 50 kV đáp ứng yêu cầu thử điện áp chịu đựng của nhiều loại thiết bị điện môi rắn và thiết bị phân phối điện.
Sai số đo điện áp và dòng điện chỉ ±3%, bảo đảm kết quả thử nghiệm đáng tin cậy.
Thiết kế chuyên dụng cho hiện trường: bộ điều khiển và bộ tạo cao áp được tách rời giúp tăng tính linh hoạt và an toàn khi vận hành, đồng hồ analog độ tin cậy cao, hoạt động ổn định trong môi trường nhiệt độ thấp và điều kiện hiện trường khắc nghiệt.

DTE-70/50 được ứng dụng trong thực tế

Thử nghiệm cách điện cáp điện lực bằng điện áp một chiều (DC).
Thử nghiệm điện môi rắn bằng điện áp xoay chiều tần số công nghiệp (AC).
Kiểm tra chất lượng cách điện thiết bị trung thế và cao thế.
Thử nghiệm nghiệm thu thiết bị trước khi đưa vào vận hành.
Thí nghiệm định kỳ theo quy trình EVN.
Sử dụng trong xe thí nghiệm điện lưu động.
Nghiên cứu và đào tạo trong phòng thí nghiệm kỹ thuật điện.
