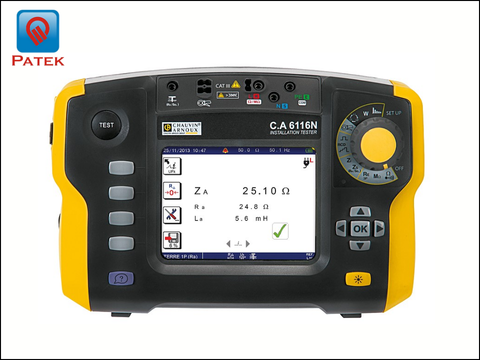

Thiết bị kiểm tra lắp đặt điện đa năng Chauvin Arnoux C.A 6116N

Liên hệ

Model: C.A 6116N

Nhà sản xuất: Chauvin Arnoux

Xuất xứ: Pháp

C.A 6116N là thiết bị kiểm tra lắp đặt điện tích hợp nhiều chức năng: đo điện trở cách điện, đo điện trở tiếp đất, đo trở kháng vòng lặp, kiểm tra RCD (thiết bị chống dòng rò), đo công suất và phân tích sóng hài.

Báo giá nhanh

Với màn hình LCD đồ họa màu lớn 5,7 inch, kết nối Bluetooth và khả năng lưu trữ 1000 kết quả kiểm tra, CA 6116N đáp ứng nhu cầu của thợ điện, kỹ sư QA/QC, đơn vị chứng nhận và các phòng thí nghiệm điện trong việc nghiệm thu, bảo trì và chẩn đoán hệ thống điện theo đúng tiêu chuẩn IEC 60364-6, NF C15-100 và IEC 61557.

Thông số kỹ thuật thiết bị kiểm tra lắp đặt điện CA 6116N

Hạng mục	Thông số
Tính liên tục/ Điện trở I danh nghĩa/ Phạm vi/ Độ phân giải	I > 200 mA/ 39,99 Ω/ 0,01 Ω/ ±(1,5% + 2 điểm) 12 mA/ 39,99 Ω & 399,9 Ω/ 0,01 Ω/ ±(1,5% + 5 điểm), có tiếng bíp
Phạm vi/ Độ phân giải/ Độ chính xác	4 kΩ/1 Ω/ ±(1,5% + 5 điểm); 40 kΩ đến 400 kΩ/ 10Ω - 100 Ω)/ ±(1,5% + 2 điểm)
Cách điện	Điện áp danh nghĩa: 50/100/250/500/1000 VDC
Phạm vi/ Độ phân giải/ Độ chính xác	0,01 MΩ đến 2 GΩ/ 10 kΩ - 1 MΩ/ ±(5% + 3 điểm)
Dòng điện ngắn mạch	≤ 3 mA
Nối đất 3P	0,5Ω đến 40Ω/ 0,01 Ω/ ±(2% + 10 điểm); 40Ω đến 15kΩ/ 0,1Ω đến 1Ω/ ± (2% + 2 điểm); 15kΩ đến 40kΩ/ 10Ω/ ±(10% + 2 điểm)
Điện trở cọc phụ RH & RS	Đo được, lên đến 40 kΩ
Nối đất 1P chọn lọc	0,5Ω đến 39,99Ω - 40Ω đến 399,9Ω/ 0,01Ω - 1Ω/ ± (10% + 10 điểm), sử dụng kẹp dòng ISel
Trở kháng vòng lặp Zs (L-PE) & Zi (L-N/L-L)
Nối đất có dòng điện chạy qua - Điện áp/ Tần số lắp đặt	90 - 500V/ 15,8 đến 17,5 Hz - 45 đến 65 Hz
Chế độ dòng điện cao với khả năng ngắt kết nối Zs (L-PE) & Zi (L-N hoặc L-L) Phạm vi/Độ phân giải/Độ chính xác	Dòng điện kiểm tra tối đa: 7,5A (0,050) 0,100 Ω đến 0,5 Ω/0,001 Ω/± (10% phép đo + 20 điểm) • 0,5 Ω đến 3,999 Ω/0,001 Ω/± (5% phép đo + 20 điểm) 3,999 đến 39,99 Ω/0,01 Ω/± (5% phép đo + 2 điểm) • 40,0 Ω đến 399,99 Ω/0,1 Ω/± (5% phép đo + 2 điểm)
Chế độ không ngắt kết nối (KHÔNG NGẮT) (chỉ Zs (L-PE))	Dòng điện kiểm tra: 6 mA - 9 mA - 12 mA (có thể lựa chọn) • 0,20 Ω đến 0,99 Ω/0,01 Ω/± (15% phép đo + 10 điểm) 1,00 đến 1,99 Ω/0,01 Ω/± (15% phép đo + 3 điểm) • 2,00 đến 39,99 Ω/0,01 Ω/± (10% phép đo + 3 điểm) 40,00 Ω đến 399,9 Ω/0,1 Ω/± (5% phép đo + 2 điểm) • 400 đến 3 999 Ω/1 Ω/± (5% phép đo + 2 điểm)
Tính toán dòng ngắn mạch Ik (PFC/PSCC)	Từ 0,1 A đến 20 kA
Cấp nguồn / thời lượng pin	Pin sạc NiMH 9,6V / lên đến 13 giờ hoạt động
An toàn điện	IEC 61010-1, 600V CAT III / 300V CAT IV - IEC 61557
Cấp bảo vệ	IP 53/ IK 04/ IEC 61326-1
Kích thước / trọng lượng	280 x 190 x 128 mm/ 2,2 kg

Các chức năng đo lường nổi bật của thiết bị đo điện trở cách điện C.A 6116N

Đo điện trở tiếp đất 3 cực

Đây là phương pháp đo tiếp đất tham chiếu, cho giá trị điện trở cực chính xác bằng 2 cọc phụ, là phép đo duy nhất thực hiện được khi hệ thống chưa hoặc không còn kết nối với lưới điện.

Đo tính liên tục dây bảo vệ PE

Kiểm tra điện trở dây tiếp đất bảo vệ (PE) với dòng thử tối thiểu 200 mA theo đúng yêu cầu tiêu chuẩn, có chức năng hiệu chỉnh bù dây dẫn giúp tăng độ chính xác khi đo giá trị điện trở nhỏ.

Đo điện trở cách điện

5 mức điện áp thử nghiệm (50-1000V) phù hợp với mọi loại lắp đặt từ dân dụng, công nghiệp đến hệ thống điện cực thấp (ELV). Máy tự động phát hiện điện áp còn tồn dư và tự xả điện sau khi đo để đảm bảo an toàn cho người sử dụng.

Đo trở kháng vòng lặp Zs/Zi và tính toán dòng sự cố

Phép đo Zs giúp ước tính nhanh giá trị điện trở đất mà không cần đóng cọc, đồng thời tính toán dòng ngắn mạch để lựa chọn đúng thiết bị bảo vệ (CB, cầu chì). Phép đo Zi hỗ trợ tính sụt áp dây dẫn thông số bắt buộc khi thẩm định tiết diện dây dẫn.

Kiểm tra thiết bị chống dòng rò RCD (AC, A, F, B, B+)

CA 6116N hỗ trợ đầy đủ các chế độ kiểm tra: chế độ xung (đo thời gian ngắt), chế độ biến đổi/ramp (đo dòng ngắt chính xác) và chế độ không ngắt - đảm bảo tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện hiện hành.

Đo công suất và phân tích sóng hài

Không chỉ dừng lại ở kiểm tra an toàn, C.A 6116N còn tích hợp chức năng đo công suất tác dụng và phân tích sóng hài đến bậc 50 - hỗ trợ chẩn đoán chất lượng điện năng ngay tại hiện trường.

Ứng dụng thực tế của C.A 6116N

Nghiệm thu hệ thống điện mới trước khi đưa vào vận hành
Kiểm tra định kỳ hệ thống điện theo quy định an toàn lao động
Bảo trì, sửa chữa và chẩn đoán sự cố lưới điện hạ thế
Kiểm tra sau cải tạo, nâng cấp công trình
Phù hợp cho thợ điện, kỹ sư QA/QC, đơn vị kiểm định, phòng thí nghiệm điện

Phụ kiện đi kèm khi mua C.A 6116N

Bộ sản phẩm tiêu chuẩn bao gồm: túi đựng,

1 bộ đổi nguồn/sạc loại 2
1 pin Li-Ion gắn trên máy
1 cáp USB A/B dài 1,5m có lõi ferit
1 dây đo 3 chấu
3 đầu dò kiểm tra Ø4mm
3 kẹp cá sấu
2 dây dẫn an toàn góc-thẳng dài 3m
1 dây nguồn 3 chấu đạt tiêu chuẩn Châu Âu
1 cáp nguồn 2P đạt chuẩn châu Âu
1 đầu dò điều khiển từ xa
1 miếng dán bảo vệ màn hình thiết bị
1 dây đeo tay
1 dây đeo 4 điểm
1 phần mềm xuất dữ liệu ICT và DataView® cùng hướng dẫn sử dụng đầy đủ.
