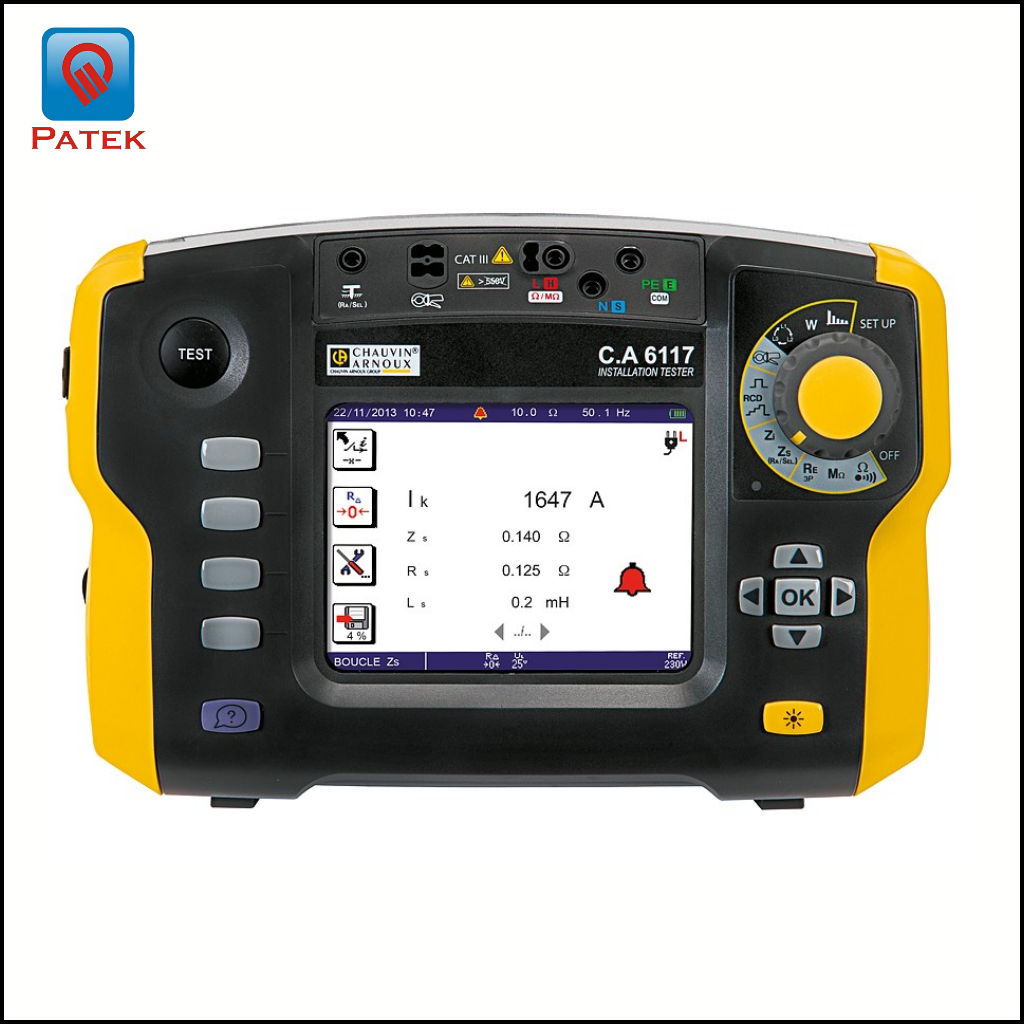

Thiết bị kiểm tra lắp đặt điện đa năng Chauvin Arnoux C.A 6117

CA 6117 là thiết bị kiểm tra lắp đặt điện đa năng cao cấp nhất trong bộ ba sản phẩm CA 6113/ CA 6116N/ CA 6117 của Chauvin Arnoux (Pháp). Đây là dòng máy duy nhất trong nhóm sản phẩm này hỗ trợ kiểm tra RCD loại B, B+ và EV, đáp ứng nhu cầu ngày càng tăng về kiểm định các hệ thống có biến tần, hệ thống năng lượng mặt trời và đặc biệt là trạm sạc xe điện, nơi dòng rò có thành phần một chiều (DC) mà RCD loại AC/A thông thường không phát hiện được.

Với màn hình màu đồ họa 5,7 inch, bảng tra cứu cầu chì tích hợp ngay trên máy, chức năng đo sụt áp phần trăm và bộ nhớ lưu trữ lớn, C.A 6117 là lựa chọn tối ưu cho các kỹ sư điện, đơn vị kiểm định, phòng thí nghiệm và nhà thầu điện chuyên nghiệp cần một thiết bị đo lường và chẩn đoán điện năng đạt chuẩn quốc tế IEC 61557.

Thông số kỹ thuật của thiết bị kiểm tra an toàn điện C.A 6117

Hạng mục	Thông số
Mã tham khảo	P01145460 X* (X theo phiên bản: GB=A, IT=B, CH=C, US=D, EU=N)
Màn hình hiển thị	LCD đồ họa màu, có đèn nền, 320 x 240 điểm, 5,7"
Tính liên tục/ Điện trở I danh nghĩa/ Phạm vi/ Độ phân giải	I > 200 mA/ 39,99 Ω/ 0,01 Ω/ ±(1,5% + 2 điểm) 12 mA/ 39,99 Ω & 399,9 Ω/ 0,01 Ω/ ±(1,5% + 5 điểm), có tiếng bíp
Phạm vi/ Độ phân giải/ Độ chính xác	4 kΩ/1 Ω/ ±(1,5% + 5 điểm); 40 kΩ đến 400 kΩ/ 10Ω - 100 Ω)/ ±(1,5% + 2 điểm)
Cách điện	Điện áp danh nghĩa: 50/100/250/500/1000 VDC
Phạm vi/ Độ phân giải/ Độ chính xác	0,01 MΩ đến 2 GΩ/ 10 kΩ - 1 MΩ/ ±(5% + 3 điểm)
Dòng điện ngắn mạch	≤ 3 mA
Nối đất 3P	0,5Ω đến 40Ω/ 0,01 Ω/ ±(2% + 10 điểm); 40Ω đến 15kΩ/ 0,1Ω đến 1Ω/ ± (2% + 2 điểm); 15kΩ đến 40kΩ/ 10Ω/ ±(10% + 2 điểm)
Điện trở cọc phụ RH & RS	Đo được, lên đến 40 kΩ
Nối đất 1P chọn lọc	0,5Ω đến 39,99Ω - 40Ω đến 399,9Ω/ 0,01Ω - 1Ω/ ± (10% + 10 điểm), sử dụng kẹp dòng ISel
Trở kháng vòng lặp Zs (L-PE) & Zi (L-N/L-L)
Nối đất có dòng điện chạy qua - Điện áp/ Tần số lắp đặt	90 - 500V/ 15,8 đến 17,5 Hz - 45 đến 65 Hz
Chế độ dòng điện cao với khả năng ngắt kết nối Zs (L-PE) & Zi (L-N hoặc L-L) Phạm vi/Độ phân giải/Độ chính xác	Dòng điện kiểm tra tối đa: 7,5A (0,050) 0,100 Ω đến 0,5 Ω/0,001 Ω/± (10% phép đo + 20 điểm) • 0,5 Ω đến 3,999 Ω/0,001 Ω/± (5% phép đo + 20 điểm) 3,999 đến 39,99 Ω/0,01 Ω/± (5% phép đo + 2 điểm) • 40,0 Ω đến 399,99 Ω/0,1 Ω/± (5% phép đo + 2 điểm)
Chế độ không ngắt kết nối (KHÔNG NGẮT) (chỉ Zs (L-PE))	Dòng điện kiểm tra: 6 mA - 9 mA - 12 mA (có thể lựa chọn) • 0,20 Ω đến 0,99 Ω/0,01 Ω/± (15% phép đo + 10 điểm) 1,00 đến 1,99 Ω/0,01 Ω/± (15% phép đo + 3 điểm) • 2,00 đến 39,99 Ω/0,01 Ω/± (10% phép đo + 3 điểm) 40,00 Ω đến 399,9 Ω/0,1 Ω/± (5% phép đo + 2 điểm) • 400 đến 3 999 Ω/1 Ω/± (5% phép đo + 2 điểm)
Tính toán dòng ngắn mạch Ik (PFC/PSCC)	Từ 0,1 A đến 20 kA
Bảng cầu chì tích hợp	Có
Sụt áp ∆V%(Zi)	-40% đến +40%
Vi sai loại AC và A
Điện áp/tần số hệ thống	90V - 500V/15,8 Hz đến 17,5 Hz và 45 Hz đến 65 Hz
IΔn	6/10/30/100/300/500/650/1000 mA (90 V - 280 V) hoặc thay đổi 6/10/30/100/300/500 mA (280 V - 550 V) hoặc thay đổi Kiểm tra xung và biến đổi
Kiểm tra không ngắt	ở ½ IΔn - Thời lượng: 1000 ms hoặc 2000 ms
Chế độ biến đổi	0,2 đến 0,5 x IΔn (Uf)/0,3 x IΔn đến 1,06 x IΔn theo các bước 3,3% x IΔn
Phép đo thời gian ngắt Phạm vi/Độ phân giải/Độ chính xác	0,2 đến 0,5 x IΔn (Uf)/0,5 x IΔn/2 x IΔn (có chọn lọc)/5 x IΔn Xung: 0 đến 500 ms/0,1 và 1 ms/2 ms, Chế độ biến đổi 10 đến 200 ms/0,1 ms/2 ms
Vi sai loại B
Điện áp/tần số hệ thống	90 V đến 280 V/15,8 Hz đến 17,5 Hz và 45 Hz đến 65 Hz
IΔn: biến đổi/xung 2 x IΔn xung 4 x	6/10/30/100/300/500 mA 6/10/30/100 mA xung 4 IΔn Thời lượng: 150 ms ở 4 x IΔn hoặc 300 ms ở 2 x IΔn
Kiểm tra ở chế độ biến đổi	Từ 0,2 x IΔn đến 2,2 x IΔn
Kiểm tra ngắt: IΔn 2 x IΔn 4 x IΔn	IΔN ∆ 200 mA: 2,2 x 2 x IΔn IΔN > 200 mA: 1,1 x 2 x IΔn IΔN ∆ 100 mA: 2,2 x 4 IΔN
Cấp nguồn / thời lượng pin	Pin sạc NiMH 9,6V / lên đến 13 giờ hoạt động
An toàn điện	IEC 61010-1, 600V CAT III / 300V CAT IV - IEC 61557
Cấp bảo vệ	IP 53/ IK 04/ IEC 61326-1
Kích thước / trọng lượng	280 x 190 x 128 mm/ 2,2 kg

Các chức năng đo lường chuyên sâu của CA 6117

Kiểm tra RCD loại B, B+, EV giúp bảo vệ trạm sạc xe điện

CA 6117 kiểm tra được các loại RCD B/B+ chuyên biệt để phát hiện chính xác dòng rò này, đảm bảo an toàn tuyệt đối cho người sử dụng.

Đo trở kháng vòng lặp Zs/Zi kết hợp tính sụt áp dây dẫn

Bên cạnh việc tính dòng ngắn mạch để lựa chọn đúng thiết bị bảo vệ, CA 6117 còn tính toán trực tiếp phần trăm sụt áp (ΔV%) trên dây dẫn nếu vượt quá 5% hoặc ngưỡng cài đặt.

Bảng tra cứu cầu chì tích hợp

Giúp người vận hành đối chiếu nhanh kết quả đo dòng ngắn mạch với thông số cầu chì/CB đang lắp đặt ngay trên màn hình máy, không cần tra bảng thủ công, tiết kiệm đáng kể thời gian kiểm tra hiện trường.

Đo điện trở cách điện, tiếp đất, tính liên tục

CA 6117 cung cấp đầy đủ 5 mức điện áp thử cách điện (50–1000V), đo tiếp đất 3 cực (phương pháp 62%) và tiếp đất chọn lọc 1 cực qua kẹp dòng, cùng chức năng hiệu chỉnh bù điện trở dây dẫn.

Đo công suất, quay pha và phân tích sóng hài

Tích hợp đầy đủ chức năng đo công suất tác dụng, kiểm tra thứ tự pha và phân tích sóng hài đến bậc 50, hỗ trợ chẩn đoán chất lượng điện năng chuyên sâu.

Ứng dụng thực tế của máy kiểm tra lắp đặt điện C.A 6117

• Kiểm tra, nghiệm thu trạm sạc xe điện (EV Charging Station)

• Kiểm định hệ thống điện mặt trời, hệ thống có biến tần, UPS

• Nghiệm thu và kiểm tra định kỳ hệ thống điện công nghiệp, tòa nhà thương mại

• Công tác của đơn vị kiểm định, chứng nhận an toàn điện

• Bảo trì, chẩn đoán sự cố cho các hệ thống điện phức tạp, đa pha

Vì sao CA 6117 là lựa chọn tối ưu cho kiểm định điện chuyên nghiệp?

• Hỗ trợ RCD Type B/B+/EV đáp ứng xu hướng phát triển hạ tầng xe điện và năng lượng tái tạo

• Pin Lithium-ion cho thời lượng sử dụng lên đến 30 giờ liên tục

• Tích hợp bảng cầu chì và tính sụt áp, giảm thao tác thủ công, tăng tốc độ kiểm tra

• Tuân thủ đầy đủ tiêu chuẩn IEC 61557 (phần 1–7, 10) và IEC 61010 (600V CAT III/300V CAT IV)

• Xuất báo cáo kiểm định chuyên nghiệp qua phần mềm DataView® và ICT

Phụ kiện đi kèm khi mua C.A 6116N

Bộ sản phẩm tiêu chuẩn bao gồm: túi đựng,

• 1 bộ đổi nguồn/sạc loại 2
• 1 pin Li-Ion gắn trên máy
• 1 cáp USB A/B dài 1,5m có lõi ferit
• 1 dây đo 3 chấu
• 3 đầu dò kiểm tra Ø4mm
• 3 kẹp cá sấu
• 2 dây dẫn an toàn góc-thẳng dài 3m
• 1 dây nguồn 3 chấu đạt tiêu chuẩn Châu Âu
• 1 cáp nguồn 2P đạt chuẩn châu Âu
• 1 đầu dò điều khiển từ xa
• 1 miếng dán bảo vệ màn hình thiết bị
• 1 dây đeo tay
• 1 dây đeo 4 điểm
• 1 phần mềm xuất dữ liệu ICT và DataView® cùng hướng dẫn sử dụng đầy đủ.
