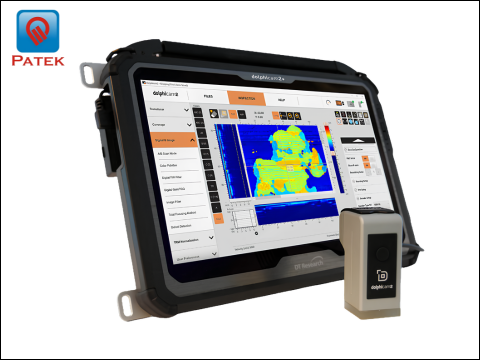

Thiết bị kiểm tra không phá hủy NDT Dolphicam2+
Model: Dolphicam2+
Nhà sản xuất: Dolphitech
Xuất xứ: Na Uy
DOLPHICAM2+ là hệ thống Non-Destructive Testing (NDT) tiên tiến, ứng dụng công nghệ chụp ảnh siêu âm độ phân giải cao, cho phép phân tích cấu trúc vật liệu theo thời gian thực với độ chính xác vượt trội.
DOLPHICAM2+ là hệ thống Non-Destructive Testing (NDT) tiên tiến, ứng dụng công nghệ chụp ảnh siêu âm độ phân giải cao, cho phép phân tích cấu trúc vật liệu theo thời gian thực với độ chính xác vượt trội.
Thiết bị được thiết kế chuyên biệt cho các lĩnh vực thí nghiệm điện - cơ khí trong ngành điện lực EVN, kiểm định kết cấu kim loại, đường ống, mối hàn, vật liệu composite trong hàng không - công nghiệp nặng hoặc nhà máy sản xuất và bảo trì công nghiệp
Với khả năng hiển thị C-scan, B-scan, 3D ToF & Amplitude, DOLPHICAM2+ giúp kỹ sư đánh giá khuyết tật nhanh chóng, giảm thiểu rủi ro và tối ưu thời gian kiểm tra hiện trường.
Thông số kỹ thuật của thiết bị kiểm tra không phá hủy NDT Dolphicam2+
| Hạng mục | Thông số |
|---|---|
| Màn hình | Rugged Tablet 14" chống chói, hiển thị ngoài trời |
| Bộ xử lý | Intel® Core™ i thế hệ thứ 8 Quad-Core |
| Điều khiển cảm ứng | Gloved Multi-touch |
| Bút cảm ứng | Waterproof Digitizer Pen |
| Kết nối không dây | Wi-Fi, Bluetooth |
| Chế độ quân sự | Có thể vô hiệu hóa Wi-Fi (Military Mode) |
| Còi cảnh báo | Audio Buzzer |
| Kết nối PC ngoài | Hỗ trợ |
| Kích thước tổng thể | 376 × 244 × 61 mm |
| Kích thước Black Box | 200 × 130 × 32 mm |
| Kích thước Tablet | 376 × 244 × 29 mm |
| Trọng lượng | 5.2 kg |
| Chuẩn bảo vệ | IP66 |
| Thời gian hoạt động pin | 6 – 8 giờ |
| Cổng kết nối đầu dò | 2 × USB-C |
| Cổng kết nối Host/PC | USB-C |
| Cổng mạng | Ethernet |
| Tốc độ truyền dữ liệu | Tối đa 3.2 Gbit/s |
| Tốc độ thu nhận dữ liệu | 30 bộ dữ liệu hoàn chỉnh/giây (128 × 128 A-scan) |
| Định dạng dữ liệu | HDF5 Open File Format |
| Công nghệ FMC | Full Matrix Capture |
| Digital Gain | +50 dB |
| Delay | 1 – 82 μs |
| Dải chiều sâu khảo sát | 1 – 120 mm @ vận tốc âm 6000 m/s |
| Dải vận tốc âm vật liệu | 100 – 20.000 m/s |
| Phương pháp Capture C-scan | Max Absolute / Negative / Positive |
| Chế độ A/B Scan | Full, Absolute, Envelope |
| Bộ lọc tín hiệu | Gaussian, Median, Low-pass |
| Hiển thị A-scan | Có |
| Hiển thị B-scan | Dọc, ngang, TFM |
| Hiển thị C-scan | Amplitude, Time of Flight (ToF) |
| Hiển thị 3D | ToF & Amplitude |
| Biểu đồ thống kê | Histogram Statistical Data Graph |
| Hiệu chuẩn | Chức năng hiệu chuẩn tích hợp trên thiết bị |
| Chụp ảnh màn hình | Hỗ trợ |
| Điều khiển từ xa TRM | Hỗ trợ |
| Cấu hình báo cáo | Report Configuration |
| Bảng màu hiển thị | Jet, Gray, Gray Inverted, Autumn, Bone, Winter, Rainbow, Ocean, Summer, Spring, HSV, Pink, Hot, Customizable |
Phần mềm DOLPHICAM2+ được thiết kế tối ưu cho lĩnh vực NDT:
- Phân tích ảnh siêu âm đa lớp vật liệu
- Hiển thị trực quan giúp kỹ sư dễ dàng đánh giá
- Hỗ trợ xuất báo cáo kiểm định tiêu chuẩn công nghiệp
- Tích hợp chế độ TFM nâng cao độ phân giải hình ảnh
Tính năng nổi bật của Dolphicam2+
- Công nghệ Full Matrix Capture (FMC) & Total Focusing Method (TFM)
- Hiển thị ảnh siêu âm thời gian thực 2D/3D
- Bản đồ hóa độ dày vật liệu theo thời gian bay (ToF)
- Hỗ trợ đo chiều sâu, diện tích, đường kính, chu vi lỗi nhỏ hoặc hư hỏng trên vật liệu
- Ghép ảnh theo tọa độ tạo một ảnh C-scan riêng giúp tăng tính chính xác .
- Phần mềm tự động ghép các ảnh này thành một bản đồ tổng thể dựa trên vị trí tương đối của từng lần quét.
- Hỗ trợ báo cáo kiểm định chuyên nghiệp (Report Configuration)
Ứng dụng thực tế trong nội soi vật liệu của thiết bị NDT - Dolphitech
- Kiểm tra mối hàn đường ống áp lực cao
- Kiểm định kết cấu kim loại trong trạm điện
- Đánh giá vật liệu composite
- Bảo trì thiết bị công nghiệp nặng
- Thí nghiệm không phá hủy trong nhà máy điện & dầu khí
