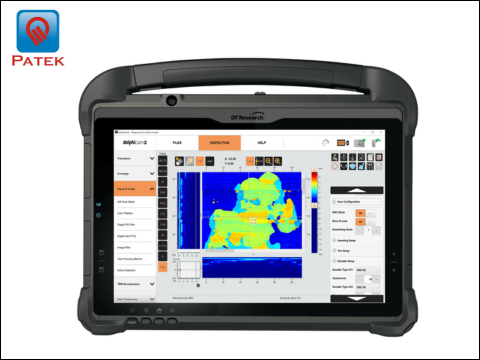

Thiết bị kiểm tra không phá hủy Dolphicam2 Military

DOLPHICAM2 là hệ thống kiểm tra không phá hủy (NDT) tiên tiến được phát triển bởi Dolphitech, cho phép tạo hình ảnh siêu âm độ phân giải cao và đo lường chính xác bên trong vật liệu theo thời gian thực.

Khác với các thiết bị siêu âm truyền thống chỉ hiển thị tín hiệu A-Scan hoặc B-Scan đơn lẻ, DOLPHICAM2 cung cấp khả năng hiển thị trực tiếp hình ảnh C-Scan, bản đồ chiều dày vật liệu và mô hình 3D, giúp kỹ thuật viên nhanh chóng phát hiện và đánh giá các lỗi bên trong vật liệu.

Thông số kỹ thuật của thiết bị kiểm tra Dolphicam2

Thông số	Giá trị
Công nghệ kiểm tra	Ultrasonic Imaging
Chế độ hiển thị	A-Scan, B-Scan, C-Scan, 3D
Công nghệ tái tạo ảnh	FMC, TFM
Tốc độ truyền dữ liệu	Tối đa 3.2 Gbit/s
Dải đo chiều sâu	1 – 120 mm @ 6000 m/s
Dải vận tốc âm	100 – 20.000 m/s
Số cổng đầu dò	2 × USB-C
Kết nối	Ethernet, Wi-Fi, Bluetooth
Cổng Host PC	USB-C
Digital Gain	+50 dB
Averaging	1 – 16
Số Gate	3 Gate độc lập
Ngưỡng Gate	Tùy chỉnh riêng từng Gate
Chế độ Capture C-Scan	Max Absolute / Negative / Positive
Chế độ A/B Scan	Full, Absolute, Envelope
Bảng màu hiển thị	Jet, Rainbow, Ocean, Hot, HSV, Gray và tùy chỉnh
Pin hoạt động	6 – 8 giờ
Chuẩn bảo vệ hệ thống	IP66
Chuẩn bảo vệ Black Box	IP65
Khả năng chống rơi	1.3 m
CPU	Intel Core i7
RAM	32 GB
SSD	256 GB
Kích thước hệ thống	290 × 235 × 80 mm
Kích thước Black Box	200 × 130 × 32 mm
Kích thước Tablet	280 × 198 × 22 mm
Khối lượng toàn hệ thống	3.3 kg

Thiết bị được tối ưu cho các ứng dụng kiểm tra:

• Composite nhiều lớp

• Sợi carbon CFRP

• Vật liệu sandwich

• Kim loại và hợp kim

• Vật liệu đa lớp

• Linh kiện hàng không

• Cánh turbine gió

• Kết cấu công nghiệp

Kích thước và trọng lượng

Kích thước:

Toughpad và Hộp đen: 300 x 188 x 70mm / 11,8 x 7,4 x 2,7”

Bàn di chuột: 185 x 273 x 19mm / 7,2 x 10,74 x 0,7”

Pelicase: 560 x 360 x 230mm / 22 x 14.1 x 9”

Trọng lượng:

Cáp TRM + USB-C: 360g/0,7lbs

Bộ phận lõi (Hộp đen + Toughpad): 2,6kg / 5,8lbs

Hệ thống được đóng gói trong pelicase tùy chỉnh (Hệ thống làm việc + 2x cáp sạc + pelicase): 8,2kg / 18,0lbs

Công nghệ nổi bật chuyên nghiệp và tin cậy của thiết bị

• DOLPHICAM2 cho phép hiển thị hình ảnh C-Scan theo thời gian thực trong quá trình quét, giúp phát hiện khuyết tật ngay lập tức mà không cần xử lý hậu kỳ phức tạp.
• Thu thập toàn bộ dữ liệu phần tử phát và thu nhằm tối đa hóa lượng thông tin thu nhận từ vật liệu kiểm tra.
• Tái tạo hình ảnh siêu âm với độ phân giải vượt trội, cho phép đánh giá chính xác các vết nứt, tạo chất lẫn trong vật liệu, lỗ rỗng, độ rỗ khí hay bong bóng tách lớp,...
•
• Hệ thống hỗ trợ hiển thị dữ liệu 3D theo thời gian truyền sóng (ToF) và biên độ tín hiệu (Amplitude), giúp đánh giá hình thái và kích thước khuyết tật trực quan hơn.
• Hiển thị phân bố chiều dày vật liệu bằng màu sắc giúp phát hiện nhanh vật liệu không đồng đều chiều dày, ăn mòn, tiêu hao vật liệu, suy giảm cấu trúc,...

Ứng dụng thực tế của thiết trong trong các lĩnh vực kiểm tra

• Hàng không và vũ trụ: Kiểm tra composite CFRP, kiểm tra cánh tà, kiểm tra thân máy bay, đánh giá hư hỏng do va đập
• Năng lượng gió: kiểm tra cánh turbine, phát hiện bong tách lớp, kiểm tra vùng liên kết
• Công nghiệp sản xuất: kiểm tra vật liệu composite, chất lượng sản phẩm, đánh giá lỗi sản xuất
• Dầu khí và năng lượng: kiểm tra ăn mòn, cấu trúc nhiều lớp, đo chiều dày vật liệu
