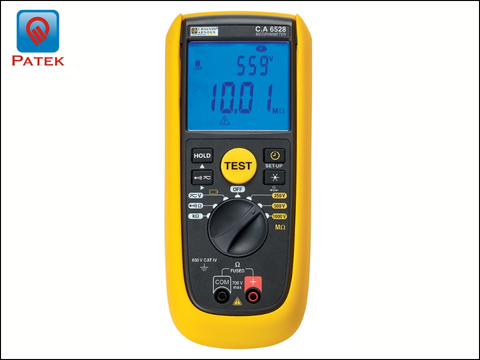

Thiết bị kiểm tra điện trở cách điện kỹ thuật số C.A 6528
Model: C.A 6528
Nhà sản xuất: Chauvin Arnoux
Xuất xứ: Pháp
CA 6528 là thiết bị kiểm tra độ cách điện kỹ thuật số với khả năng đo điện trở cách điện lên đến 11 GΩ ở điện áp thử tối đa 1000V, CA 6528 là lựa chọn hàng đầu của kỹ sư điện, đội ngũ thí nghiệm điện, kiểm định viên và kỹ thuật viên bảo trì hệ thống điện công nghiệp, dân dụng tại Việt Nam.
CA 6528 là thiết bị kiểm tra độ cách điện kỹ thuật số do hãng Chauvin Arnoux (Pháp) sản xuất, thuộc dòng thiết bị đo lường và chẩn đoán điện năng chuyên dụng cho công tác thí nghiệm điện, kiểm định an toàn điện và bảo trì công nghiệp. Với khả năng đo điện trở cách điện lên đến 11 GΩ ở điện áp thử tối đa 1000V, CA 6528 là lựa chọn hàng đầu của kỹ sư điện, đội ngũ thí nghiệm điện, kiểm định viên và kỹ thuật viên bảo trì hệ thống điện công nghiệp, dân dụng tại Việt Nam.
Thiết bị đáp ứng đầy đủ các tiêu chuẩn quốc tế và tiêu chuẩn ngành điện Việt Nam như IEC 60364, IEC 61557, NF C 15-100, VDE 100, phù hợp với công tác kiểm tra định kỳ hệ thống lắp đặt điện, tủ điện, động cơ, cáp điện theo quy định về an toàn điện.
Thông số kỹ thuật thiết bị kiểm tra cách điện C.A 6528
Thông số | Giá trị |
|---|---|
Phạm vi đo/độ phân giải | 1 - 700 V/ 1 V |
Độ chính xác/ trở kháng đầu vào | ± 1,2% L ± 1 điểm (AC+DC); ± 1% L ± 1 điểm (DC)/ 25 MΩ |
Tần số hoạt động | DC; 30 - 440 Hz |
| Điện áp thử cách điện | 250 V – 500 V – 1000 V |
Phạm vi đo ở điện áp thử tối đa | 11 GΩ |
Phạm vi đo ở 250V | 250V: 50 kΩ - 4,2 GΩ 500V: 100 kΩ - 4,2 GΩ 1000V: 200 kΩ - 11 GΩ |
Độ phân giải | 50 kΩ - 3.999/1 kΩ; (0,2)1 3,6 - 39,99 MΩ/10 kΩ; 36 - 399,9 MΩ/100 kΩ; 360 - 4200 MΩ/1 MΩ; (1 kV) 3,6 - 11,00 GΩ/10 MΩ |
Độ chính xác | ± 1,5%L ± 10 điểm (0,05 - 399,9 MΩ); ± 4%L ± 10 điểm (360 - 4200 MΩ); ± 4%L ± 5 điểm (ở 1000V); ± 10%L ± 10 điểm (3,6 - 11 GΩ) |
Hẹn giờ | 10 giây đến 39 phút 59 giây |
Báo động | 1 ngưỡng theo điện áp kiểm tra |
| Đo tính liên tục/ thông mạch | |
Phạm vi đo | 0,02 Ω - 40 Ω (dòng thử 200 mA) |
Độ chính xác/ điện áp hở mạch | ± 1,2%L ± 3 điểm/ 6 VDC < U < 9 VDC |
Dòng đo | ≥ 200 mA (đến 2Ω) |
Ngưỡng liên tục (tiếng bíp nhanh) | 1 Ω/ 2 Ω |
Hiệu chỉnh bù điện trở dây dẫn | Lên đến 5 Ω |
| Đo điện trở | |
Phạm vi đo/độ phân giải | 1 - 399,9 Ω/ 0,1 Ω - 360 - 2999 Ω/ 1 Ω - 3,6 - 39,99 kΩ/ 10 Ω - 36 - 420 kΩ/100 Ω |
Độ chính xác | ± 1,2%L ± 3 điểm |
| Thông số kỹ thuật chung | |
Màn hình hiển thị | LCD kép, có đèn nền 2 màu (xanh dương/đỏ), 2 x 4.000 điểm |
Nguồn điện / tự động tắt nguồn | 6 pin LR6 hoặc pin AA/ tự tắt sau 10 phút (có thể hủy kích hoạt) |
Thời lượng pin | 1.000 phép đo ở 1 MΩ @ 1kV (5 giây bật/25 giây tắt); > 3.000 phép đo liên tục ở 1 Ω |
Kích thước/ trọng lượng/ IP | 218 x 95 x 63 mm/ 760 g/ IP40 |
An toàn điện | IEC 61326-1/IEC 61010-1, IEC 61010-2-030, IEC 61010-2-034/ 600V CAT IV |
Tuân thủ tiêu chuẩn | IEC 61557 phần 1, 2, 4 và 10 |
CA 6528 tích hợp 3 chức năng đo chính trong một thiết bị:
Đo điện trở cách điện ở 3 mức điện áp thử: 250V, 500V và 1000V
Đo điện trở cho quá trình kiểm tra tiếp địa, dây dẫn
Đo điện áp AC/DC và kiểm tra thông mạch, tính liên tục với dòng thử ≥ 200 mA theo đúng tiêu chuẩn an toàn điện
Tính năng nổi bật và ứng dụng của thiết bị đo cách điện CA 6528
Đo điện trở cách điện chính xác cao lên đến 11 GΩ
CA 6528 cho phép thực hiện phép đo cách điện ở 3 cấp điện áp thử tiêu chuẩn 250V/500V/1000V, đáp ứng đa dạng yêu cầu kiểm tra từ hệ thống điện dân dụng đến công nghiệp, động cơ, máy biến áp, tủ điện.
Màn hình hiển thị kép, đèn nền cảnh báo 2 màu thông minh
Màn hình LCD hiển thị đồng thời giá trị đo của điện trở cách điện và điện áp thử thực tế, thuận tiện cho việc đọc kết quả nhanh, chính xác. Đèn nền tự động chuyển màu xanh dương/đỏ để cảnh báo tức thời kết quả Đạt/Không đạt.
Đo tính liên tục dòng thử ≥ 200 mA đúng chuẩn an toàn
Chức năng kiểm tra thông mạch tích hợp bù trừ điện trở dây dẫn tự động, đảm bảo độ chính xác cao khi đo tại hiện trường với dây đo dài.
Chế độ đo chuyển đổi linh hoạt: thủ công - khóa - hẹn giờ
Thiết bị hỗ trợ 3 chế độ vận hành: đo thủ công, đo khóa liên tục và đo theo thời gian định sẵn (từ 10 giây đến gần 40 phút).
An toàn tuyệt đối cho người sử dụng
CA 6528 tự động phát hiện điện áp nguy hiểm hiện diện trên mạch đo, nếu điện áp trên 30V, chức năng đo cách điện sẽ tự động bị vô hiệu hóa để bảo vệ người sử dụng, thiết bị đạt chuẩn an toàn điện 600V CAT IV.
Ứng dụng thực tế của CA 6528
Thí nghiệm điện, kiểm định an toàn điện cho hệ thống lắp đặt điện mới trước khi nghiệm thu, đóng điện
Bảo trì phòng ngừa định kỳ hệ thống điện công nghiệp, tòa nhà, nhà máy
Kiểm tra cách điện động cơ điện, máy biến áp, tủ điện, cáp điện hạ thế
Đo điện trở cách điện dây dẫn, cáp ngầm trước khi đưa vào vận hành
Kiểm tra thông mạch, tính liên tục của hệ thống nối đất, dây bảo vệ PE
Phục vụ công tác đo lường và chẩn đoán điện năng trong các đơn vị điện lực, đơn vị kiểm định, tư vấn giám sát công trình điện
Điều kiện giao hàng của thiết bị C.A 6528
- 1 túi đeo
- 1 kẹp cá sấu màu đỏ
- 1 đầu dò kiểm tra màu đen
- 1 vỏ bảo vệ được lắp trên dụng cụ
- 6 pin LR06 hoặc AA
- 1 bảng dữ liệu an toàn
- 1 hướng dẫn sử dụng nhanh và 1 giấy chứng nhận xác minh.
Phụ kiện và linh kiện thay thế CA 6528
Tên phụ kiện | Mã tham khảo |
|---|---|
Bộ dây dẫn an toàn màu đỏ + đen dài 1,5m | P01295289Z |
Kẹp cá sấu màu đỏ + đen | P01295457Z |
Đầu dò kiểm tra màu đỏ + đen | P01295454Z |
Cực tính liên tục | P01102084A |
