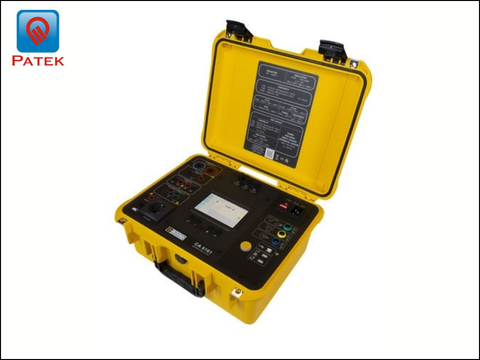

Thiết bị kiểm tra an toàn thiết bị điện và tủ điện hạ thế C.A 6161 Chauvin Arnoux
Model: C.A 6161 - P/N: P01145811
Nhà sản xuất: Chauvin Arnoux
Xuất xứ: Pháp
CA 6161 là thiết bị kiểm tra an toàn điện được thiết kế để thực hiện đầy đủ các phép đo bắt buộc khi kiểm tra an toàn điện cho thiết bị điện di động, máy móc công nghiệp và tủ điện hạ thế. Sản phẩm đáp ứng các tiêu chuẩn quốc tế quan trọng như IEC/EN 61439-1, IEC/EN 60204-1, IEC/EN 60335-1, IEC/EN 62368-1, EN 50699 và EN 50678 là lựa chọn lý tưởng cho kiểm tra nghiệm thu cuối dây chuyền, kiểm tra định kỳ và bảo trì công nghiệp.
CA 6161 là thiết bị kiểm tra an toàn điện được thiết kế để thực hiện đầy đủ các phép đo bắt buộc khi kiểm tra an toàn điện cho thiết bị điện di động, máy móc công nghiệp và tủ điện hạ thế. Sản phẩm đáp ứng các tiêu chuẩn quốc tế quan trọng như IEC/EN 61439-1 (tủ điện hạ thế), IEC/EN 60204-1 (an toàn máy móc), IEC/EN 60335-1, IEC/EN 62368-1, EN 50699 và EN 50678 là lựa chọn lý tưởng cho kiểm tra nghiệm thu cuối dây chuyền, kiểm tra định kỳ và bảo trì công nghiệp.
Đối tượng sử dụng
Nhà sản xuất thiết bị điện, máy móc cần kiểm tra sự phù hợp để dán nhãn CE
Nhà sản xuất tủ điện hạ thế theo IEC/EN 61439-1
Doanh nghiệp bảo trì công nghiệp kiểm tra định kỳ hệ thống, thiết bị
Đơn vị dịch vụ hậu mãi sửa chữa và xác nhận lại an toàn thiết bị
Tổ chức kiểm định, trung tâm đào tạo kỹ thuật điện
Các phép đo chính trên C.A 6161
Kiểm tra trực quan (checklist tuỳ chỉnh)
Đo điện trở cách điện
Kiểm tra điện áp cao dạng xung tăng dần
Đo dòng rò trực tiếp và dòng rò vi sai
Đo dòng rò tiếp xúc (có mạng đo trọng số/không trọng số)
Đo thời gian phóng điện
Kiểm tra thiết bị chống dòng rò RCD/PRCD
Đo điện trở vòng lặp Zs/Zi kèm bảng chọn cầu chì tự động
Đo tính liên tục dây bảo vệ (2 dây/4 dây)
Kiểm tra thứ tự pha
Thông số kỹ thuật của thiết bị đo điện trở cách điện C.A 6161
Thông số | Giá trị |
|---|---|
| Điện áp cao | |
Điện áp cao biến đổi (AC/AC) | 40 - 3.000 V |
Độ phân giải/Độ chính xác | 10V / ± 1% L |
Dòng điện tối đa | 200 mA |
| Điện trở cách điện | |
Điện áp kiểm tra | 100 V / 250 V / 500 V / 1.000 V |
Phạm vi đo/ Độ chính xác tối đa | 1.000 MΩ/ ± 10% L |
Tính liên tục | |
Dòng đo | 0,1 A; 0,2 A; 10 A (sụt áp) |
Phạm vi đo/ độ chính xác | 120Ω; 60Ω; 0,5Ω/ ± 2% L |
| Dòng rò | |
I-PE trực tiếp & I-vi sai Phạm vi/ độ chính xác | Ổ cắm: 30mA / ± 2% L Kẹp: 40A/ ± 2,5% L |
Điện trở vòng lặp & bảng cầu chì tích hợp | |
Zs không ngắt (Zs & Rs) | 2000Ω/ ± 5% L/ Ik 20kA |
Zs dòng cao & Zi | 400Ω/ ± 5% L/ Ik 20kA |
Điện cảm | 15mH/ ± 10% L |
Thời gian phóng điện 34V, 60V, 120V | 0,1 giây - 9,9 giây, 0,1 giây/ ± 1% L + 1 điểm: ổ cắm và cáp ba cực 34V, 60V, 120V |
Công suất | Ổ cắm: U, I, P, S, F, PF, cos φ, THD-U, THD-I Cáp ba chấy + kẹp: U, I, P, S, F, cos φ, PF, THD-U, THD-I |
Điện áp & tần số kiểm tra quay pha | 190 - 440V; 45 - 55 Hz |
| Thông số chung | |
Màn hình | Cảm ứng màu, TN 800 x 480, 5" |
Bộ nhớ lưu trữ | Lên đến 100.000 kết quả kiểm tra |
Giao tiếp | 1 USB-B, 2 USB-A, Wifi |
Nguồn điện | 230 VAC ± 10% |
Kích thước/Trọng lượng | 407 x 341 x 205 mm/ 16 kg |
Cấp bảo vệ | IP 40 (mở nắp)/IP 64 (đóng nắp), IK 08 |
An toàn điện | IEC 61010-1; IEC 61010-2-030; IEC 61010-2-034; 300 V CAT II; 300 V CAT III; 600 V CAT III |
Tiêu chuẩn tuân thủ | IEC 61557-1, -2, -3, -4, -6, -7, -10, -13, -14, -16 (một phần) |
Tính năng nổi bật thiết bị kiểm tra an toàn điện C.A 6161 của Chauvin Arnoux
Kiểm tra tự động qua phần mềm Machine Tester Transfer (MTT), chuẩn hoá quy trình kiểm tra hàng loạt
Kiểm tra trực quan tuỳ chỉnh theo đặc thù thiết bị
Quản lý hồ sơ người dùng với phân quyền quản trị viên
Kết nối Wifi, truyền dữ liệu thời gian thực, lưu tới 100.000 kết quả
In tem Đạt/Không đạt tự động hỗ trợ đầu đọc mã vạch, RFID
An toàn vận hành theo IEC/EN 61010-031 & IEC/EN 61180: bắt buộc giữ nút kích hoạt, đèn báo điện áp cao, yêu cầu hai tay thao tác, tự động xả điện tích sau kiểm tra
Phụ kiện tiêu chuẩn đi kèm
Túi đựng phụ kiện
2 súng bắn điện cao thế 3 m
2 dây dẫn cách điện silicon 3 m
4 đầu dò kiểm tra
1 cáp ba chấu có dây riêng 2,5m
1 cáp 3 chấu có phích cắm đạt tiêu chuẩn châu Âu 2,5m
1 túi đựng 3 đầu nối mở rộng
1 cáp USB-A/USB-B
1 dây nguồn C19
6 kẹp cá sấu (đỏ, đen, xanh lá, xanh dương)
2 dây dẫn liên tục kép 3 m/10 A
Hướng dẫn sử dụng nhanh
1 bảng dữ liệu an toàn
1 báo cáo kiểm tra kèm theo danh sách các phép đo.
Phụ kiện tuỳ chọn: kẹp dòng điện G72, bàn đạp điều khiển từ xa, tháp đèn báo, đầu đọc mã vạch/RFID, máy in nhãn dán, bộ chuyển đổi ba pha.
