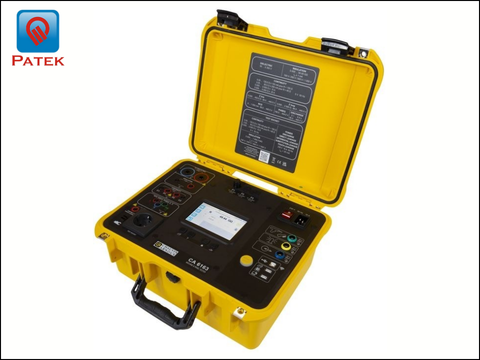

Thiết bị kiểm tra an toàn cho tủ điện và máy móc công nghiệp C.A 6163 Chauvin Arnoux
Model: C.A 6163 - P/N: P01145831
Nhà sản xuất: Chauvin Arnoux
Xuất xứ: Pháp
C.A 6163 là thiết bị kiểm tra an toàn điện đa năng dùng kiểm tra an toàn cho thiết bị điện, máy móc công nghiệp và tủ điện hạ thế với độ chính xác và dải đo mở rộng hơn so với các dòng khác. Sản phẩm đáp ứng tiêu chuẩn IEC/EN 61439-1, IEC/EN 60204-1, IEC/EN 60335-1, IEC/EN 62368-1, IEC/EN 60974-4, EN 50699 và EN 50678.
C.A 6163 là thiết bị kiểm tra an toàn điện đa năng cao cấp của Chauvin Arnoux (Pháp) chuyên dùng để kiểm tra an toàn cho thiết bị điện, máy móc công nghiệp và tủ điện hạ thế với độ chính xác và dải đo mở rộng hơn so với các dòng thiết bị tiêu chuẩn. Sản phẩm đáp ứng đầy đủ các tiêu chuẩn IEC/EN 61439-1, IEC/EN 60204-1, IEC/EN 60335-1, IEC/EN 62368-1, IEC/EN 60974-4 (máy hàn), EN 50699 và EN 50678, phù hợp cho kiểm định tủ điện công suất lớn và các ứng dụng đòi hỏi độ tin cậy cao.
Thông tin chung về thiết bị kiểm tra an toàn C.A 6163
Đối tượng sử dụng
Nhà sản xuất tủ điện hạ thế công suất lớn theo IEC/EN 61439-1
Nhà sản xuất máy móc, thiết bị điện cần kiểm tra sự phù hợp để dán nhãn CE
Doanh nghiệp bảo trì công nghiệp có yêu cầu kiểm tra dòng rò, công suất chuyên sâu
Đơn vị sửa chữa máy hàn công nghiệp (theo IEC/EN 60974-4)
Tổ chức kiểm định, trung tâm chứng nhận yêu cầu độ chính xác cao
Các phép đo chính trên C.A 6163
Kiểm tra trực quan (checklist tuỳ chỉnh)
Đo điện trở cách điện tới 50 GΩ
Kiểm tra điện áp cao lên đến 5.350 V (dạng xung tăng dần)
Đo dòng rò trực tiếp, dòng rò vi sai
Đo dòng rò bằng phương pháp thay thế
Đo dòng rò tiếp xúc, bao gồm mạng đo chuyên biệt cho máy hàn theo IEC/EN 60974-4
Đo thời gian phóng điện
Kiểm tra RCD/PRCD, dải 6 mA - 1 A
Đo điện trở vòng lặp Zs/Zi kèm bảng chọn cầu chì tự động
Đo tính liên tục dây bảo vệ 2 dây/4 dây, kể cả dòng 25 A (qua phụ kiện Kelvin)
Đo công suất một pha/ba pha và dòng rò qua kẹp dòng G72 (tuỳ chọn)
Kiểm tra thứ tự pha
Phát hiện đóng/mở cửa tủ điện (Door-open detection)
Thông số kỹ thuật của thiết bị kiểm tra an toàn điện, đo công suất 3 pha C.A 6163
Thông số | Giá trị |
|---|---|
| Điện áp cao | |
Điện áp cao biến đổi (AC/AC) | 40 - 5350 V |
Độ phân giải/Độ chính xác | 10V / ± 1% L |
Dòng điện tối đa | 200 mA |
| Điện trở cách điện | |
Điện áp kiểm tra | 100 V / 250 V / 500 V / 1.000 V |
Phạm vi đo/ Độ chính xác tối đa | 50GΩ/ ± 10% L |
Tính liên tục | |
Dòng đo | 0,1 A; 0,2 A; 10 A (sụt áp) |
| Phép đo dòng điện bên ngoài ổ cắm | 25A |
Phạm vi đo/ độ chính xác | 120Ω; 60Ω; 0,4Ω/ ± 2% L |
| Dòng rò | |
I-PE trực tiếp & I-vi sai Phạm vi/ độ chính xác | Ổ cắm: 30mA / ± 2% L Kẹp: 40A/ ± 2,5% L |
| I - thay thế | Ổ cắm: 50mA |
| Rò rỉ tiếp xúc | Ổ cắm và cáp ba chấu: 30mA |
Điện trở vòng lặp & bảng cầu chì tích hợp | |
Zs không ngắt (Zs & Rs) | 2000Ω/ ± 5% L/ Ik 20kA |
Zs dòng cao & Zi | 400Ω/ ± 5% L/ Ik 20kA |
Điện cảm | 15mH/ ± 10% L |
Thời gian phóng điện 34V, 60V, 120V | 0,1 giây - 9,9 giây, 0,1 giây/ ± 1% L + 1 điểm: ổ cắm và cáp ba cực 34V, 60V, 120V |
Công suất | Ổ cắm: U, I, P, S, F, PF, cos φ, THD-U, THD-I Cáp ba chấy + kẹp: U, I, P, S, F, cos φ, PF, THD-U, THD-I |
Điện áp & tần số kiểm tra quay pha | 190 - 440V; 45 - 55 Hz |
| Thông số chung | |
Màn hình | Cảm ứng màu, TN 800 x 480, 5" |
Bộ nhớ lưu trữ | Lên đến 100.000 kết quả kiểm tra |
Giao tiếp | 1 USB-B, 2 USB-A, Wifi |
Nguồn điện | 230 VAC ± 10% |
Kích thước/Trọng lượng | 407 x 341 x 205 mm/ 16 kg |
Cấp bảo vệ | IP 40 (mở nắp)/IP 64 (đóng nắp), IK 08 |
An toàn điện | IEC 61010-1; IEC 61010-2-030; IEC 61010-2-034; 300 V CAT II; 300 V CAT III; 600 V CAT III |
Tiêu chuẩn tuân thủ | IEC 61557-1, -2, -3, -4, -6, -7, -10, -13, -14, -16 (một phần) |
Tính năng nổi bật của thiết bị an toàn điện C.A 6163
Điện trở cách điện tới 50 GΩ và điện áp thử nghiệm tới 5.350 V vượt trội so với các thiết bị kiểm tra thông thường, phù hợp tủ điện công suất lớn
Đo dòng rò bằng phương pháp thay thế, đáp ứng yêu cầu kiểm tra khi không thể ngắt nguồn trực tiếp
Đo công suất và dòng rò ba pha qua kẹp G72, phục vụ kiểm tra tủ điện công suất lớn tại hiện trường
Phát hiện trạng thái đóng/mở cửa tủ điện, tăng độ an toàn khi kiểm tra
Kịch bản kiểm tra tự động qua phần mềm Machine Tester Transfer (MTT)
Kết nối Wifi, lưu trữ tới 100.000 kết quả, in tem Đạt/Không đạt tự động
An toàn vận hành theo IEC/EN 61010-031 & IEC/EN 61180: bắt buộc giữ nút kích hoạt, đèn báo điện áp cao, yêu cầu hai tay thao tác, tự động xả điện tích sau kiểm tra
Phụ kiện tiêu chuẩn đi kèm
Túi đựng phụ kiện
2 súng bắn điện cao thế 3 m
2 dây dẫn cách điện silicon 3 m
4 đầu dò kiểm tra
1 cáp ba chấu có dây riêng 2,5m
1 cáp 3 chấu có phích cắm đạt tiêu chuẩn châu Âu 2,5m
1 túi đựng 3 đầu nối mở rộng
1 cáp USB-A/USB-B
1 dây nguồn C19
3 kẹp cá sấu (đỏ, đen, xanh lá, xanh dương)
1 kẹp cá sấu Kelvin 25A với dây đo dài 2,5m
1 súng Kelvin 25A với dây đo dài 3m.
Hướng dẫn sử dụng nhanh
1 bảng dữ liệu an toàn
1 báo cáo kiểm tra kèm theo danh sách các phép đo.
