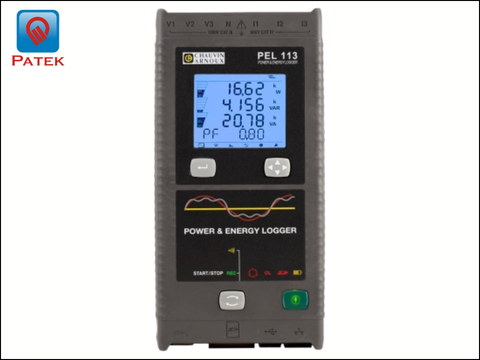

Thiết bị ghi công suất và năng lượng ba pha PEL 113 Chauvin Arnoux

PEL 113 là thiết bị ghi dữ liệu công suất và năng lượng được thiết kế chuyên biệt cho công tác kiểm toán năng lượng, giám sát chất lượng điện năng, và bảo trì dự phòng, bảo trì tiên đoán cho hệ thống điện công nghiệp, tòa nhà, trung tâm dữ liệu và các hệ thống năng lượng tái tạo.

PEL 113 được trang bị màn hình kỹ thuật số, có đèn nền, cho phép người dùng kiểm tra kết quả đo trực tiếp tại hiện trường mà không cần kết nối máy tính.

Thông số kỹ thuật của thiết bị ghi công suất và năng lượng PEL 113

Thông số	Giá trị
Mã tham khảo (không kèm cảm biến dòng)	P01157157

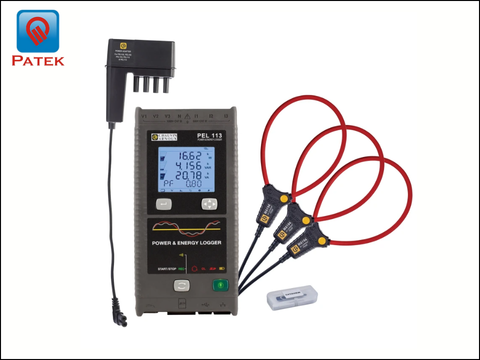

Mã tham khảo (kèm cảm biến MA194-350 + bộ đổi nguồn)	P01300003
Màn hình hiển thị	Màn hình kỹ thuật số gấp ba lần, có đèn nền
Loại hệ thống lắp đặt	1 pha, 2 pha, 3 pha có/không dây trung tính và nhiều cấu hình khác
Số lượng kênh đo	3 đầu vào điện áp/ 3 đầu vào dòng điện (dòng điện trung tính được tính toán)
Tần số lưới đo được	DC, 50 Hz, 60 Hz, 400 Hz
Phạm vi đo điện áp	10 V - 1.000 Vac/ 100 - 1.000 Vdc; độ chính xác tốt nhất ± 0,2% + 0,5 V
Phạm vi đo dòng điện	Từ 5 mAac đến 10 kAac/ 50 mAdc đến 1,4 kAdc ± 0,5%
Tỷ số đo	Lên đến 650.000 V/ 25.000 A
Công suất	Công suất tác dụng (P), công suất phản kháng (Q, N), công suất biểu kiến (S): từ 10 W đến 10 GW/ 10 var đến 10 Gvar/ 10 VA đến 10 GVA
Năng lượng	Lên đến 4 EWh/ 4 EVAh/ 4 EVarh
Các đại lượng pha	cos φ, tan φ, hệ số công suất PF
Sóng hài	THD, phân tích đến bậc 50
Tần suất lấy mẫu / lưu trữ	128 mẫu/chu kỳ; 1 phép đo/giây; chu kỳ tổng hợp từ 1 đến 60 phút
Bộ nhớ lưu trữ	Thẻ SD 8 GB (hỗ trợ thẻ SD-HC đến 32 GB)
Truyền thông giao tiếp	USB, Ethernet, Wifi (chế độ Access Point & Hotspot), máy chủ IRD DataView® Synch
Nguồn điện cấp	110 - 250 VAC (+10%, -15%) tại tần số 50-60 Hz & 400 Hz
An toàn điện	IEC 61010, 600 V CAT IV - 1000 V CAT III
Nhiệt độ hoạt động	0°C đến +50°C
Kích thước	256 x 125 x 37 mm (chưa gồm cảm biến)
Trọng lượng	950 g
Cấp bảo vệ	IP54

Bộ phụ kiện đi kèm khi giao hàng

• 1 túi đựng,

• 4 dây đo điện áp,

• 4 kẹp cá sấu,

• 1 bộ chèn/vòng,

• 1 thẻ nhớ SD,

• 1 bộ chuyển đổi thẻ SD sang USB,

• 1 cáp USB,

• Phần mềm PEL TRANSFER PC kèm hướng dẫn sử dụng

• 1 hướng dẫn sử dụng nhanh.

Cảm biến dòng điện tương thích với PEL 113

PEL 113 hoạt động linh hoạt với nhiều loại kẹp dòng điện AC/DC của Chauvin Arnoux, cho phép mở rộng dải đo từ vài trăm mA đến hàng chục kA:

Model kẹp dòng	Phạm vi đo	An toàn IEC 61010
MN93/ MN93A	500 mA - 200 Aac/ 0,005 – 5 Aac	600 V CAT III/ 300 V CAT IV
MA194-250/ 350/ 1000	200 mA - 10 kAac	1000 V CAT III/ 600 V CAT IV
PAC93	1 - 1.000 Aac/ 1 - 1.300 Adc	600 V CAT IV
C193	1 - 1.000 Aac	1000 V CAT III/ 600 V CAT IV
E94	100 mA - 100 Aac/dc	600 V CAT III/ 300 V CAT IV
J93	50 - 5.000 Aac/dc	1000 V CAT III/ 600 V CAT IV

Vì sao nên chọn PEL 113 để giám sát công suất và năng lượng?

Trong bối cảnh chi phí điện năng ngày càng tăng và các tiêu chuẩn quản lý năng lượng như ISO 50001 ngày càng được áp dụng rộng rãi, việc sở hữu một thiết bị đo công suất – năng lượng chính xác, dễ lắp đặt là yêu cầu bắt buộc với các kỹ sư điện, đơn vị tư vấn năng lượng và bộ phận bảo trì công nghiệp. PEL 113 đáp ứng trọn vẹn nhu cầu này nhờ:

• Lắp đặt không cần cắt điện lưới, tiết kiệm thời gian, không làm gián đoạn sản xuất

• Tự động nhận dạng cảm biến dòng điện kết nối vào máy

• Đo đồng thời điện áp và dòng điện trên cả 3 pha, tính toán tức thời công suất, năng lượng, hệ số công suất, sóng hài

• Ghi dữ liệu dài hạn vào thẻ nhớ SD, phục vụ phân tích xu hướng tiêu thụ điện theo thời gian

• Kết nối không dây Wifi, Ethernet, USB – giám sát từ xa theo thời gian thực

Ứng dụng thực tế của PEL 113 trong ngành điện

Kiểm toán năng lượng
Hỗ trợ doanh nghiệp thực hiện kiểm toán năng lượng bắt buộc hoặc tự nguyện theo tiêu chuẩn ISO 50001, xác định nguyên nhân gây tiêu thụ điện vượt mức hoặc sai lệch hóa đơn tiền điện.

Bảo trì dự phòng và bảo trì tiên đoán
Giám sát tải thiết bị công nghiệp, phân tích tiêu thụ của hệ thống HVAC (điều hòa – thông gió – sưởi), tính toán tụ bù công suất phản kháng, tái phân bổ tải trên lưới điện.

Giám sát trung tâm dữ liệu
Kiểm soát mức tiêu thụ điện năng cao của server và hệ thống làm mát

Năng lượng tái tạo
Theo dõi hiệu suất phát điện của hệ thống điện mặt trời (photovoltaic), điện gió, thủy điện.

Chẩn đoán động cơ điện
Kết hợp ứng dụng Android, PEL Series có thể đo tốc độ, hiệu suất và mô-men xoắn động cơ mà không cần cảm biến cơ khí.

Phần mềm PEL Transfer đi kèm

Phần mềm PEL Transfer (miễn phí) cho phép cấu hình thiết bị, tải và xử lý dữ liệu ghi được, tự động phân tích thuật toán để phân tách các thành phần năng lượng: năng lượng hữu ích, năng lượng mất cân bằng, năng lượng sóng hài, năng lượng phản kháng, năng lượng biến dạng… Từ đó xuất báo cáo tiêu thụ điện năng theo đơn vị tiền tệ (VNĐ, USD, EUR…) với 8 mức biểu giá khác nhau rất hữu ích cho việc lập báo cáo tiết kiệm năng lượng trình lên ban lãnh đạo hoặc cơ quan quản lý.
