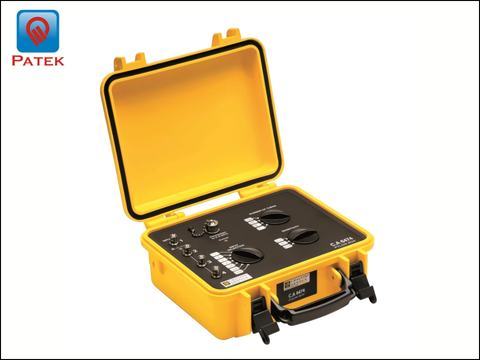

Thiết bị đo điện trở tiếp đất và điện trở suất đất Chauvin Arnoux C.A 6474 I PATEK

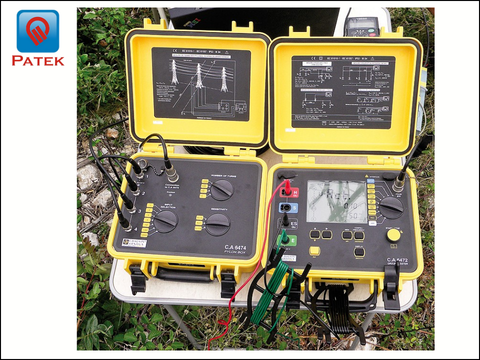

C.A 6474 là bộ phụ kiện chuyên dụng của Chauvin Arnoux, được thiết kế để hoạt động cùng thiết bị C.A 6472, giải quyết một trong những bài toán khó nhất của công tác thí nghiệm và kiểm định nối đất trong ngành điện lực: đo điện trở nối đất của cột điện cao thế trong hệ thống đường dây truyền tải có trang bị dây chống sét (dây tiếp địa bảo vệ) nối liên tục giữa các cột.

Đối với phương pháp đo truyền thống, khi các cột điện được liên kết với nhau qua dây chống sét, toàn bộ điện trở nối đất của các cột sẽ mắc song song khiến việc đo điện trở của từng cột riêng lẻ bằng phương pháp 3P thông thường là bất khả thi.

C.A 6474 giải quyết triệt để vấn đề này bằng phương pháp đo chọn lọc không cần cắt dây tiếp địa bảo vệ, đảm bảo an toàn tuyệt đối cho người vận hành và không làm gián đoạn hệ thống.

Nguyên lý hoạt động của phụ kiện C.A 6474

C.A 6474 sử dụng 4 cảm biến dòng điện linh hoạt AmpFlex® đặt quanh các chân móng cột điện, kết hợp với khả năng quét tần số lên đến 5 kHz, cho phép đo chính xác và chọn lọc tổng trở đất của cột điện đang kiểm tra ngay cả khi cột nằm trong mạng lưới nối đất song song với nhiều cột khác qua dây chống sét.

Nhờ sử dụng cảm biến dạng dây mềm, giải pháp này có thể thích ứng với mọi hình dạng, kích thước chân cột điện trong thực tế.

Hai chế độ đo

• Đo chủ động: tạo dòng điện kích thích thông qua C.A 6472 để thực hiện phép đo

• Đo thụ động: sử dụng dòng điện nhiễu có sẵn trên hệ thống để phân tích

Chỉ cần thực hiện một lần đo duy nhất, người vận hành có thể thu được đầy đủ các thông số quan trọng:

• Tổng trở đất của toàn bộ tuyến đường dây

• Điện trở nối đất của cột điện đang kiểm tra

• Điện trở của từng chân cột (đo riêng biệt từng chân)

• Chất lượng kết nối/ trở kháng của dây tiếp địa bảo vệ giữa các cột liền kề

Bảng thông số kỹ thuật C.A 6474

Điều kiện giao hàng

Bộ C.A 6474 được giao trong túi đựng phụ kiện chuyên dụng gồm:

• 1 cáp kết nối C.A 6472 – C.A 6474

• 6 cáp BNC/BNC dài 15 m

• 4 cảm biến dòng điện linh hoạt AmpFlex® dài 5 m

• Bộ 12 vòng nhận dạng AmpFlex®

• 2 cáp (xanh lá 5 m, đen 5 m) có phích cắm an toàn trong cuộn cáp

• 5 bộ chuyển đổi phích cắm hình chuối/vấu thuổng Ø4 mm

• 3 kẹp

• 1 vòng lặp hiệu chuẩn

• Hướng dẫn sử dụng, hướng dẫn sử dụng đơn giản và nhãn dữ liệu đa ngôn ngữ

Ứng dụng thực tế của C.A 6474 trong ngành điện lực

• Kiểm tra định kỳ điện trở tiếp địa cột điện trên các tuyến đường dây truyền tải 110kV, 220kV, 500kV

• Chẩn đoán khả năng tản dòng sét của hệ thống nối đất cột điện, đảm bảo an toàn chống sét lan truyền

• Bảo trì dự phòng lưới truyền tải điện, phát hiện sớm cột điện có điện trở nối đất bất thường

• Nghiệm thu hệ thống tiếp địa cột điện khi thi công đường dây mới

• Hỗ trợ các đơn vị Điện lực, Truyền tải điện Quốc gia, đơn vị thí nghiệm điện thực hiện đo lường theo đúng quy trình kỹ thuật an toàn điện
