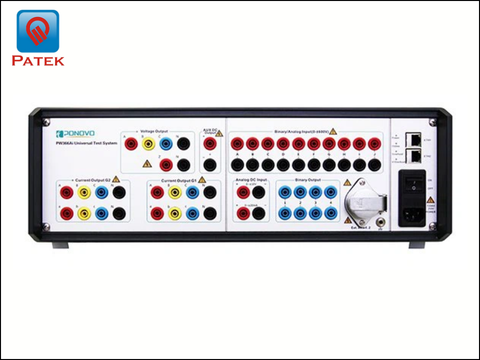

PW366Ai – Bộ thiết bị thử nghiệm rơle bảo vệ đa năng, hỗ trợ IEC61850 | PONOVO
Model: PW366Ai
Nhà sản xuất: Ponovo
Xuất xứ: Trung Quốc
PW366Ai là thế hệ máy thử nghiệm rơle bảo vệ mới nhất trong dòng sản phẩm PW series của PONOVO, có thể sử dụng vừa như máy thử nghiệm rơle truyền thống, vừa như công cụ thử nghiệm IEC61850 cho các rơle bảo vệ kỹ thuật số.
PW366Ai là thế hệ máy thử nghiệm rơle bảo vệ mới nhất trong dòng sản phẩm PW series của PONOVO, có thể sử dụng vừa như máy thử nghiệm rơle truyền thống, vừa như công cụ thử nghiệm IEC61850 cho các rơle bảo vệ kỹ thuật số. Thiết bị có khả năng tự động thử nghiệm nhiều loại rơle bảo vệ khác nhau như: rơle khoảng cách, rơle quá dòng, rơle tần số, rơle định hướng, rơle thời gian nghịch, tất cả đều được thực hiện dễ dàng mà không cần thay đổi đấu nối cáp.
Ngoài chức năng thử nghiệm rơle, PW366Ai còn có thể thực hiện các công tác thử nghiệm khác như: bộ chuyển đổi tín hiệu , công tơ điện năng, đồng hồ chỉ thị. Đây là thiết bị lý tưởng cho các đơn vị điện lực, nhà máy điện, nhà sản xuất rơle, nhà sản xuất tủ bảng điện, viện nghiên cứu, trường đại học, và các công ty thử nghiệm, kiểm định.
Bảng thông số kỹ thuật của thiết bị PW366Ai
Hạng mục | Thông số |
|---|---|
Đầu ra điện áp | |
4 pha AC (L-N) | 4×0~300V |
3 pha AC (L-N) | 3×0~300V |
1 pha AC (L-L) | 1×0~600V |
DC (L-N) | 4×0~±300V |
| Công suất đầu ra điện áp | |
4 pha AC (L-N) | 4×85VA đảm bảo tại 300V |
3 pha AC (L-N) | 3×100VA đảm bảo tại 300V |
1 pha AC (L-L) | 1×200VA đảm bảo tại 600V |
DC (L-N) | 1×150W đảm bảo tại ±300V |
Độ chính xác | error < 0.08% rd.+0.02% rg. guar. |
Độ phân giải | 10mV tại 300Vac |
| Đầu ra dòng điện | |
12 pha AC (L-N) | 12×0~20A |
6 pha AC (L-N) | 6×0~40A (Group 1||2) |
3 pha AC (L-N) | 3×0~80A Group 1||2||3||4) |
1 pha AC (LL-LN) | 1×0~180A Group 1||2||3||4) |
DC (LL-LN) | 1×±0~120A Group 1||2||3||4) |
| Công suất đầu ra dòng điện | |
12 pha AC (L-N) | 12×225VA guar. tại 15A |
6 pha AC (L-N) | 6×450VA guar. tại 30A |
3 pha AC (L-N) | 3×900VA guar. tại 60A |
1 pha AC (LL-LN) | 1×1200VA guar. tại 100A |
1 pha AC (L-L-L-L) | 1×1200VA guar. tại 20A |
DC (LL-LN) | 1×1200W guar. tại 120A |
Độ chính xác | error <0.08% rd.+0.02% rg. guar. |
Độ phân giải | 1mA |
| Tần số | |
Tín hiệu sin | 10~1000Hz |
Sóng hài | 10~3000Hz |
Độ chính xác | 1mHz |
Độ phân giải | <5μHz |
Băng thông | 3,2kHz |
| Góc pha | |
Dải góc | 0°~±360° |
Độ chính xác | <0,1° đảm bảo tại 50/60Hz |
Độ phân giải | 0,001° |
| Nguồn DC phụ trợ | |
Dải điện áp | 0~300V |
Công suất | 88W tại 110V, 110W tại 220V |
Độ chính xác | <0,5% rg. đảm bảo |
| Đầu vào nhị phân | |
Số lượng | 10 |
Tiêu chí kích hoạt | Tiếp điểm khô hoặc điện áp 0~±600VDC so với ngưỡng |
Dải ngưỡng | 14V/140V/600V |
Tần số lấy mẫu | 20kHz |
Độ phân giải thời gian | 50μs |
Chức năng đếm | <3kHz tại xung rộng 150μs |
Điện áp đầu vào tối đa | CAT IV / 150V, CAT III / 300V, chống nhiễu xung 2kV |
Kết nối | Giắc chuối 4mm (mặt trước) |
| Đầu vào bộ đếm | |
Số lượng (Number) | 2 |
Tần số đếm tối đa | 100kHz |
Độ rộng xung | >3μs |
Điện áp ngưỡng | 4V (trễ 2V) |
Điện áp đầu vào tối đa | ±8V |
Kết nối | Giắc tổ hợp 16 chân (mặt sau) |
| Đầu ra nhị phân dạng rơle | |
Loại | Tiếp điểm rơle khô, điều khiển bằng phần mềm |
Số lượng | 4 |
Công suất cắt AC | Vmax: 300Vac / Imax: 8A / Pmax: 2000VA |
Công suất cắt DC | Vmax: 300Vdc / Imax: 8A / Pmax: 150W |
| Đầu ra nhị phân dạng transistor | |
Loại | Đầu ra transistor cực thu hở |
Số lượng | 4 |
Tần số cập nhật | 10kHz |
Công suất cắt DC | ±50mA / ±300Vdc |
Kết nối | Giắc tổ hợp 26 chân (mặt trước) |
| Đầu vào đo điện áp DC | |
Dải đo | 0~±10V |
Độ chính xác | <0,05% rg. đảm bảo |
Trở kháng đầu vào | 100KΩ |
| Đầu vào đo dòng điện DC | |
Dải đo | 0~±1mA, 0~±20mA |
Độ chính xác | <0,05% rg. đảm bảo |
Trở kháng đầu vào | 50Ω |
| Đầu ra tín hiệu mức thấp | |
Dải cài đặt | 12×0~10Vpk |
Dòng đầu ra tối đa | 1mA |
Độ chính xác | Sai số < 0.025% typ. (< 0.07% guar.) at 1~10Vpk |
Độ phân giải | 250μV |
Kết nối | Giắc tổ hợp 16 chân (mặt sau) |
| Cổng IEC61850 SV, GOOSE | |
Số lượng | 8 |
Tiêu chuẩn | IEC61850-9-1/2, IEC 61869-9, IEC61850-8-1 |
Loại giao diện | LC |
Loại cáp quang | 62,5/125μm (đa mode, màu cam) |
Đèn báo trạng thái | LINK xanh (sáng): kết nối hiệu quả; RX\TX xanh (nhấp nháy): đang trao đổi dữ liệu |
| Cổng IEC61850 FT3 | |
Số lượng | 6 |
Tiêu chuẩn | IEC60044-7/8 |
Loại giao diện | ST |
Loại cáp quang | 62,5/125μm (đa mode, màu cam) |
| Đầu vào đo AC+DC | |
Loại | Đầu vào điện áp tương tự AC+DC (đo dòng điện qua kẹp dòng hoặc điện trở shunt ngoài) |
Số lượng | 10 |
Dải đầu vào danh định (rms) | 0,1V, 1V, 10V, 100V, 500V |
Độ chính xác biên độ | Sai số <0,06%rg. typ. / <0,15%rg. đảm bảo |
Băng thông | DC~10kHz |
Tần số lấy mẫu | 40kHz |
Trở kháng đầu vào | 350kΩ // 50pF |
| Điều kiện môi trường | |
Nhiệt độ vận hành | 0~+50°C |
Nhiệt độ bảo quản | -25~+70°C |
Độ ẩm tương đối | 5~95%, không ngưng tụ |
Tương thích điện từ (EMC) | EN/IEC 61326-1; EN/IEC 61000-3-2/3; EN/IEC61000-4-2/3/4/5/6/8/11/18 |
Môi trường | EN/IEC 60068-2-1/2/3/6/27 |
An toàn | EN/IEC 61010-1/1-12/2-030; EN/IEC 60255-25/27 |
Khác | FCC Part 15: Sub B; ECS-001:2006; LVD EU |
| Thông số khác | |
Kết nối PC | 2×Ethernet, 10M/100M |
Cổng nối đất | Giắc chuối 4mm, mặt trước |
Trọng lượng | 17kg |
Kích thước | 470mm × 167mm × 381mm |
Tính năng nổi bật của PW366Ai
12 kênh dòng điện và 4 kênh điện áp đầu ra, công suất đầu ra lớn phù hợp với nhiều loại thử nghiệm rơle, tín hiệu đầu ra ổn định với độ chính xác cao.
10 đầu vào nhị phân, 8 đầu ra nhị phân, 2 bộ đếm, 12 đầu ra tín hiệu mức thấp.
Ngưỡng điều chỉnh được (0~±600VDC) cho đầu vào nhị phân hoặc tiếp điểm khô .
Nguồn cấp DC phụ trợ: 0~300V.
8 cổng quang phục vụ thử nghiệm các loại rơle kỹ thuật số khác nhau, tích hợp đầy đủ chức năng IEC61850, hỗ trợ các đại lượng số bao gồm SV và FT3 (gửi và nhận), cũng như phát và đăng ký bản tin GOOSE.
Tích hợp GPS, hỗ trợ đồng bộ thời gian theo chuẩn IRIG-B và IEEE1588 (PTP).
Hỗ trợ nhập giá trị chỉnh định rơle thông qua tệp RIO và XRIO vào mẫu rơle và liên kết giá trị chỉnh định với mẫu thử nghiệm.
Cung cấp nhiều mẫu rơle tự do phục vụ thử nghiệm tự động.
Hỗ trợ thử nghiệm bộ hợp bộ: thử nghiệm trạng thái ổn định, thử nghiệm quá độ, thử nghiệm đồng bộ thời gian và kiểm tra duy trì thời gian.
Bảng các chế độ tín hiệu thử nghiệm
STT | Loại tín hiệu thử nghiệm | Ứng dụng |
|---|---|---|
1 | Đầu ra tương tự + Đầu vào nhị phân | Thử nghiệm rơle truyền thống |
2 | Gửi SMV + Đăng ký GOOSE | Thử nghiệm rơle kỹ thuật số hoàn toàn |
3 | Đầu ra tương tự + Đăng ký GOOSE | Thử nghiệm hỗn hợp |
4 | Gửi SMV + Đầu vào nhị phân | Thử nghiệm hỗn hợp |
5 | Đầu ra tương tự + Đầu vào nhị phân + Đăng ký GOOSE | Thử nghiệm mở rộng |
6 | Gửi SMV + Đầu vào nhị phân + Đăng ký GOOSE | Thử nghiệm mở rộng |
7 | Đầu ra tương tự + Nhận SMV | Thử nghiệm bộ hợp bộ |
8 | Nhận SMV + Đăng ký GOOSE | Phân tích mạng |
Các loại rơle bảo vệ có thể thử nghiệm
Rơle khoảng cách
Rơle so lệch
Rơle định hướng
Rơle tự đóng lại
Thiết bị đo lường và điều khiển
- Bộ đồng bộ
- Bộ chuyển đổi tín hiệu
- Công tơ điện năng
Phần mềm điều khiển PowerTest Int V7.0
PW366Ai được vận hành thông qua phần mềm chuyên dụng PowerTest Int V7.0 cho phép xuất đồng thời đại lượng tương tự và đại lượng số hoặc xuất riêng biệt tùy theo cấu hình.
Phần mềm gồm 5 trang chức năng:
- Test Function (Chức năng thử nghiệm)
- MU Test (Thử nghiệm bộ hợp bộ)
- SCL file (Tệp cấu hình SCL)
- Template (Mẫu thử nghiệm)
- Device Manage (Quản lý thiết bị).
Vì sao nên chọn PW366Ai?
Tích hợp cả thử nghiệm truyền thống và IEC61850, thiết bị duy nhất đáp ứng cả yêu cầu thử nghiệm rơle analog truyền thống lẫn rơle kỹ thuật số theo lưới điện thông minh.
Công suất đầu ra lớn với 12 kênh dòng điện, 4 kênh điện áp đủ khả năng thử nghiệm các loại rơle bảo vệ phức tạp (so lệch máy biến áp 3 cuộn dây, khoảng cách nhiều vùng…) mà không cần đấu nối lại.
8 cổng quang linh hoạt, hỗ trợ đầy đủ chức năng IEC61850 (SV, FT3, GOOSE), có khả năng mô phỏng các bản tin bất thường phục vụ kiểm tra khả năng chống nhiễu của rơle số.
Đồng bộ thời gian chính xác với GPS tích hợp, hỗ trợ IRIG-B và IEEE1588 (PTP) đáp ứng yêu cầu thử nghiệm trạm biến áp kỹ thuật số.
Phần mềm PowerTest Int V7.0 toàn diện, với hơn 30 module thử nghiệm chuyên dụng cho các loại rơle bảo vệ khác nhau.
Thiết kế module hóa, dễ dàng bảo trì, tháo lắp và nâng cấp.
