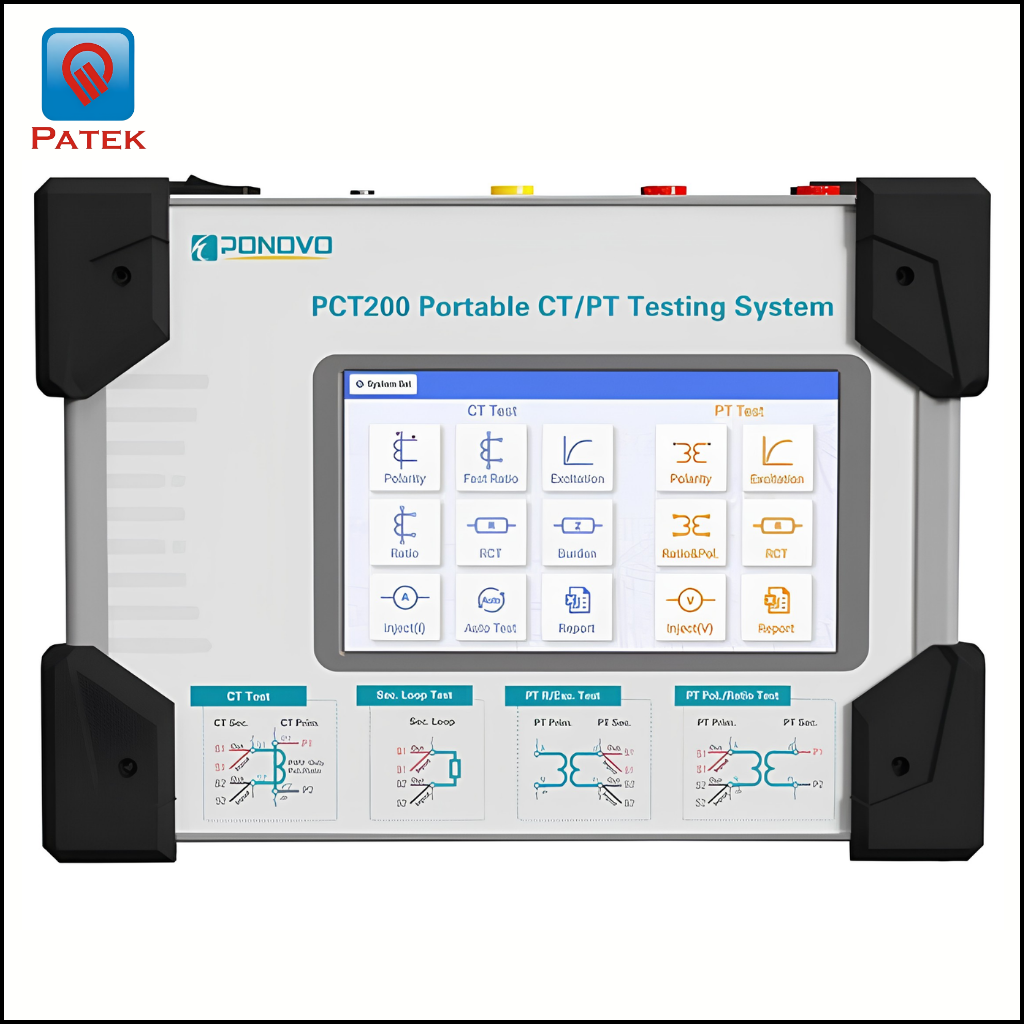

PCT200X Thiết bị thử nghiệm CT/PT cầm tay nguồn điện lưới

PCT200X là thiết bị thử nghiệm chuyên dụng dành cho đặc tính máy biến dòng điện (Current Transformer - CT) và máy biến điện áp (Voltage Transformer - PT). Thiết bị PCT200X có khả năng hoàn thành đa dạng các hạng mục thử nghiệm, hỗ trợ đầy đủ các tiêu chuẩn quốc tế IEC, IEEE và IS.

Khác với dòng PCT200X-B (dùng nguồn pin), PCT200X là phiên bản sử dụng nguồn điện lưới AC bên ngoài, phù hợp với các phòng thí nghiệm cố định, xưởng sản xuất, hoặc những vị trí có sẵn nguồn điện lưới ổn định.

Bảng thông số kỹ thuật thiết bị PCT200X

Tính năng nổi bật của PCT200X (CT Analyzer)

• Phần mềm CT Analyzer tích hợp: hoàn tất tự động toàn bộ hạng mục thử nghiệm chỉ với phím Run, giao diện cảm ứng trực quan.

• Đa dạng loại CT thử nghiệm: hỗ trợ CT loại M/P/TP/PS/PX/PXR, CT kiểu sứ xuyên (bushing) và CT dạng GIS.

• Dải kiểm tra tỷ số biến rộng: từ 1:1 đến 50000:1 (hoặc 5:5 đến 50000:5), độ chính xác tỷ số và góc lệch pha đạt cấp chính xác 0,1 trở lên.

• Kiểm tra điểm gối/ đặc tuyến kích từ: điện áp điểm gối từ 1V đến 45kV.

• Màn hình cảm ứng màu 7 inch: thao tác trực quan, dễ sử dụng.

• Lưu trữ đa định dạng: kết quả thử nghiệm lưu dưới dạng Excel, Word, PDF; tự động đánh giá kết quả thử nghiệm CT.

• Bộ nhớ lưu trữ lớn: lưu được hơn 100.000 báo cáo tại bộ nhớ trong, hỗ trợ đọc lại dữ liệu cũ.

• Tuân thủ tiêu chuẩn: IEC 60044-1/6, IEC 61869-2, ANSI/IEEE C57.13, IS-2705.

• Chức năng dự đoán thông số nhãn máy (Guess nameplate): gợi ý loại CT, cấp chính xác, tỷ số biến, điểm gối, hệ số công suất…

• Điều khiển từ xa qua ứng dụng CT Analyzer trên điện thoại di động, máy tính bảng (kết nối Bluetooth) hoặc phần mềm CT Analyzer trên PC (kết nối WiFi/Ethernet).

• Thao tác trượt để chuyển đổi thông số và trang thử nghiệm.

• Trọng lượng: chỉ 4kg, thiết kế cầm tay tiện lợi.

Hơn 20 hạng mục thử nghiệm CT tự động trong một lần đấu nối

• Tải định mức

• Điện trở cuộn dây

• Đặc tuyến kích từ

• Cực tính

• Tỷ số biến

• Tỷ số vòng dây

• Điểm gối

• Sai số tổng hợp

• Khử từ dư

• Bơm dòng thử nghiệm

• Sai số tỷ số và góc lệch pha

• Điện cảm bão hòa

• Hệ số từ dư

• Hệ số giới hạn chính xác

• Hệ số an toàn thiết bị

• Hằng số thời gian mạch thứ cấp

• Hệ số định cỡ quá độ

• Giá trị đỉnh sai số tức thời (εΛ)

• Hệ số dòng ngắn mạch đối xứng định mức (Kssc)

• Sức điện động giới hạn thứ cấp tương đương định mức (Eal)

Các hạng mục thử nghiệm PT có thể thực hiện

• Cực tính
• Điện trở cuộn dây
• Đặc tuyến kích từ
• Bơm điện áp thử nghiệm
• Tỷ số biến
• Điểm gối
• Tải định mức

Vì sao nên chọn PCT200X (CT Analyzer)?

• Phần mềm CT Analyzer chuyên dụng - tự động hóa hoàn toàn quy trình thử nghiệm, chỉ một lần đấu dây, thực hiện hơn 20 hạng mục thử nghiệm CT chỉ với phím Run.

• Nguồn cấp điện lưới ổn định (AC 100V~240V) - phù hợp với phòng thí nghiệm cố định, xưởng sản xuất, nơi có nguồn điện lưới sẵn có, không cần lo về thời gian sạc pin.

• Xuất báo cáo chuyên nghiệp, tự động đánh giá đạt/không đạt theo tiêu chuẩn IEC/IEEE/IS hoặc tiêu chuẩn nội bộ đơn vị.

• Bộ nhớ lưu trữ lớn, lưu hơn 100.000 báo cáo, hỗ trợ đọc lại dữ liệu bất cứ lúc nào.

• Điều khiển linh hoạt đa nền tảng - thao tác trực tiếp trên màn hình cảm ứng, hoặc thông qua ứng dụng CT Analyzer trên điện thoại, máy tính bảng, hoặc phần mềm CT Analyzer trên PC.

• Khả năng mở rộng với phụ kiện tùy chọn ATB02 Auto-Test Box, hỗ trợ thử nghiệm tự động CT nhiều lõi, nhiều đầu phân áp mà không cần đấu lại dây.

Ứng dụng thực tế của PCT200X

• Viện nghiên cứu, phòng thí nghiệm điện lực

• Nhà sản xuất máy biến dòng, máy biến điện áp

• Đơn vị truyền tải, phân phối điện

• Đơn vị cung cấp dịch vụ thí nghiệm, hiệu chỉnh thiết bị điện

• Các xưởng thí nghiệm cố định tại trạm biến áp, nhà máy điện, trạm GIS có nguồn điện lưới ổn định.
