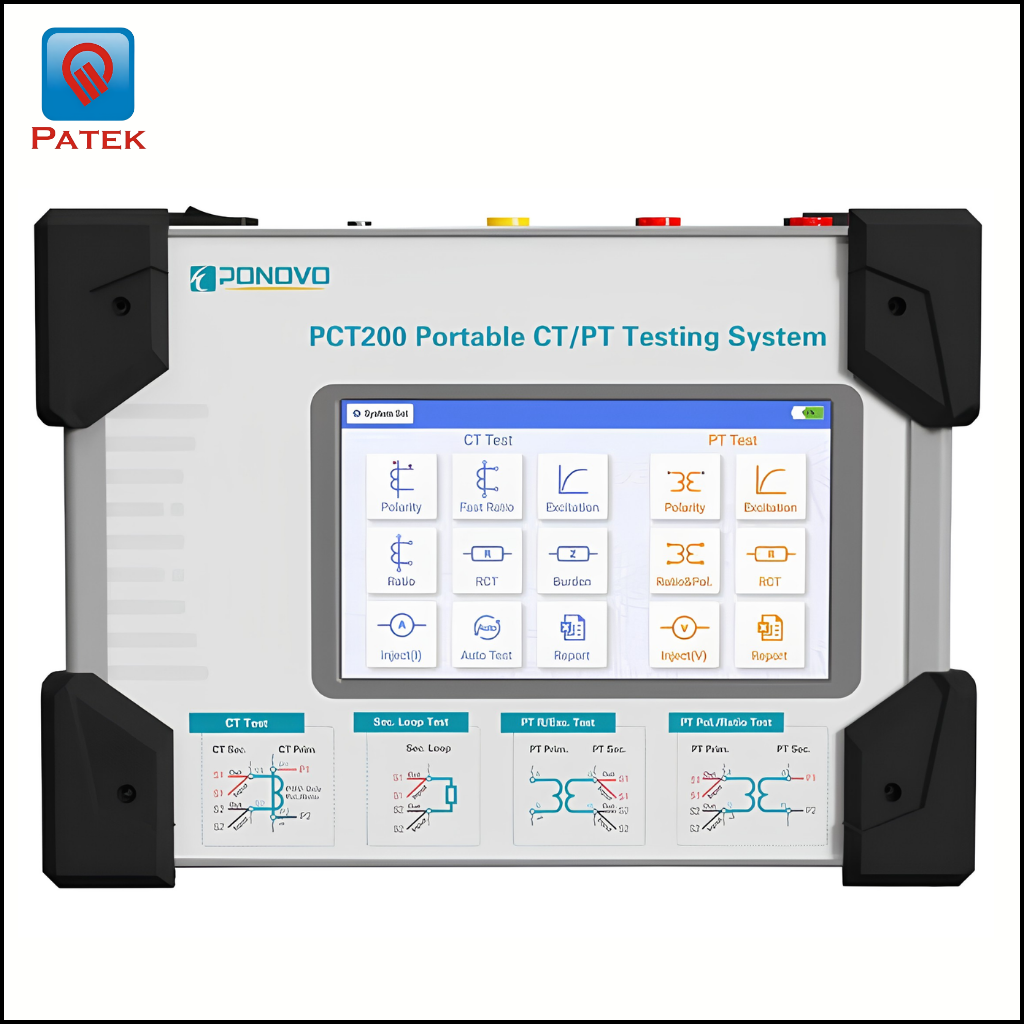

PCT200AX Thiết bị thí nghiệm CT/PT độ chính xác cao của PONOVO
Model: PCT200AX
Nhà sản xuất: Ponovo
Xuất xứ: Trung Quốc
PCT200AX là dòng sản phẩm cao cấp trong series PCT200 Portable của PONOVO, được thiết kế chuyên dụng cho thử nghiệm đặc tính máy biến dòng điện CT và máy biến điện áp PT. So với dòng tiêu chuẩn PCT200X, PCT200AX sở hữu độ chính xác cao hơn, đáp ứng các yêu cầu thử nghiệm khắt khe nhất trong lĩnh vực kiểm định thiết bị đo lường điện.
PCT200AX là dòng sản phẩm cao cấp trong series PCT200 Portable của PONOVO, được thiết kế chuyên dụng cho thử nghiệm đặc tính máy biến dòng điện CT và máy biến điện áp PT. So với dòng tiêu chuẩn PCT200X, PCT200AX sở hữu độ chính xác cao hơn, đáp ứng các yêu cầu thử nghiệm khắt khe nhất trong lĩnh vực kiểm định thiết bị đo lường điện.
Bảng thông số kỹ thuật của thiết bị PCT200AX
Hạng mục | Thông số |
|---|---|
Ứng dụng | Thử nghiệm CT/PT loại M/P/TP |
Điện áp đầu ra | 0-130V |
Dòng điện đầu ra | 0~5Arms (đỉnh 15A) |
Công suất đầu ra | 0~500VArms |
| CT - Thử nghiệm tỷ số biến | |
Dải tỷ số thử nghiệm | 1:1-50000:1 / 5:5-50000:5 |
Độ chính xác 1~2000 2000~5000 5000~30000 | ±0,02% Typ. ±0,05% Gur. ±0,03% Typ. ±0,1% Gur. ±0,05% Typ. ±0,2% Gur. |
Điện áp điểm gối tối đa | 1V-45kV |
CT - Sai số góc lệch pha | |
Độ chính xác | 1min Typ. 2min Gur. |
Độ phân giải | 0,0001min |
| CT - Điện trở cuộn dây | |
Dải đo | 0,01-1000Ω |
Độ chính xác | 0,02%rg. + 0,03%rd. Typ. / 0,05%rg. + 0,05%rd. Gur. |
Độ phân giải | 0,1mΩ |
| CT - Tỷ số vòng dây | |
Độ chính xác | 0,05% Typ. 0,1% Gur. |
Độ phân giải | 0,0001 |
| CT - Tải định mức | |
Dải tải | 0-1000VA |
Độ phân giải tải | 0,001VA |
| CT - Chức năng khác | |
Bù nhiệt độ | -20℃ ~ 120℃ |
Thử nghiệm tải định mức & tải vận hành thực tế | Có |
Hệ số giới hạn chính xác | Có |
Hệ số an toàn thiết bị | Có |
Hệ số từ dư (Kr) | Có |
Hằng số thời gian mạch thứ cấp (Ts) | Có |
Điện cảm bão hòa (Ls) | Có |
Đặc tuyến kích từ | Có |
Hệ số dòng ngắn mạch đối xứng định mức (Kssc) | Có |
Sức điện động giới hạn thứ cấp tương đương định mức (Eal) | Có |
Hệ số định cỡ quá độ (Ktd) | Có |
Giá trị đỉnh sai số tức thời (ε^) | Có |
Sai số tổng hợp (εc) | Có |
Cực tính | Có |
Kiểm tra cực tính cuộn dây | Có |
Lựa chọn điểm thử nghiệm tỷ số | Có |
Sai số góc lệch pha | Có |
RCF (Hệ số hiệu chỉnh tỷ số) | Có |
TCF (Hệ số hiệu chỉnh biến đổi) | Có |
Bơm dòng thử nghiệm | Có |
| PT - Các hạng mục thử nghiệm | |
Tỷ số biến | Có |
Cực tính | Có |
Đặc tuyến kích từ | Có |
Điện trở cuộn dây | Có |
Điểm gối | Có |
Bơm điện áp thử nghiệm | Có |
| Nguồn điện & Môi trường làm việc | |
Nguồn sạc chính | AC 100V~240V / 50~60Hz |
Điện áp cho phép | AC 85V~264V |
Công suất đầu vào | 750VA |
Cổng kết nối | Ổ cắm AC theo IEC 60320 |
Pin tích hợp | Không (dùng nguồn điện lưới bên ngoài) |
Nhiệt độ vận hành | -10℃ ~ 50℃ |
Nhiệt độ bảo quản | -25℃ ~ 70℃ |
Độ ẩm tương đối | 5%-95%, không ngưng tụ |
Kích thước | 290×210×95mm |
Trọng lượng | 4kg |
Màn hình LCD | Cảm ứng màu 7 inch |
Tương thích điện từ (EMC) | EN 61326-1:2013 EC Council Directive 2014/30/EU ICES-001:2006 FCC Part 15: Subpart B:2015 |
An toàn | IEC 61010-1/2-030:2010 Low Voltage Directive 2014/35/EU UL 61010-1/2-030:2012 CAN/CSA-C22.2 NO. 61010-1-12/2-030-12 |
Tính năng nổi bật của PCT200AX
Độ chính xác vượt trội: đến ±0,02% cao hơn đáng kể so với dòng PCT200X tiêu chuẩn.
Đa dạng loại CT thử nghiệm: hỗ trợ CT loại M/P/TP/PS/PX/PXR, CT kiểu sứ xuyên (bushing) và CT dạng GIS.
Dải kiểm tra tỷ số biến rộng: từ 1:1 đến 50000:1 (hoặc 5:5 đến 50000:5), độ chính xác tỷ số và góc lệch pha đạt cấp chính xác 0,1 trở lên.
Kiểm tra điểm gối / đặc tuyến kích từ: điện áp điểm gối từ 1V đến 45kV.
Màn hình cảm ứng màu 7 inch: hoàn tất tự động toàn bộ hạng mục thử nghiệm chỉ với phím Run, chỉ cần một lần đấu dây.
Lưu trữ đa định dạng: kết quả thử nghiệm lưu dưới dạng Excel, Word, PDF; tự động đánh giá kết quả thử nghiệm CT.
Bộ nhớ lưu trữ lớn: lưu được hơn 100.000 báo cáo tại bộ nhớ trong, hỗ trợ đọc lại dữ liệu cũ.
Tuân thủ tiêu chuẩn: IEC 60044-1/6, IEC 61869-2, ANSI/IEEE C57.13, IS-2705.
Chức năng dự đoán thông số nhãn máy (Guess nameplate): gợi ý loại CT, cấp chính xác, tỷ số biến, điểm gối, hệ số công suất…
Điều khiển từ xa qua ứng dụng CT Analyzer trên điện thoại di động, máy tính bảng (Bluetooth) hoặc phần mềm CT Analyzer trên PC (WiFi/Ethernet).
Thao tác trượt để chuyển đổi thông số và trang thử nghiệm.
Trọng lượng: chỉ 4kg, thiết kế cầm tay tiện lợi.
Nguyên lý thử nghiệm tiên tiến
Phương pháp điện áp cho thử nghiệm tỷ số biến: xuất điện áp AC 0–130V ra phía thứ cấp, sử dụng mạch thu thập điện áp độ chính xác cao để đo điện áp cảm ứng phía sơ cấp, từ đó tính toán tỷ số biến thực tế kiểm tra tỷ số lên đến 50000:1.
Phương pháp DC cho thử nghiệm đặc tính kích từ: đưa điện áp DC vào phía thứ cấp để nhanh chóng bão hòa lõi từ, kết hợp mạch thu thập dòng điện độ chính xác cao đo sự thay đổi dòng điện và thời gian bão hòa kiểm tra điểm gối lên đến 45kV.
Phương pháp ngoại suy cho CT loại M: xác định sai số tỷ số và sai số góc mà không cần CT chuẩn hay tải chuẩn, độ chính xác tốt hơn ±0,02%.
Vì sao nên chọn PCT200AX?
Độ chính xác cao nhất trong series PCT200 Portable (đến ±0,02%) phù hợp cho công tác kiểm định, nghiệm thu CT/PT đòi hỏi sai số cực thấp.
Nguồn cấp điện lưới ổn định (AC 100V~240V) phù hợp với phòng thí nghiệm cố định, xưởng sản xuất, trung tâm kiểm định có sẵn nguồn điện lưới, tiết kiệm chi phí so với phiên bản dùng pin.
Tự động hóa hoàn toàn quy trình thử nghiệm chỉ một lần đấu dây, tự động thực hiện hơn 20 hạng mục thử nghiệm CT chỉ với phím Run.
Xuất báo cáo chuyên nghiệp, tự động đánh giá đạt/không đạt theo tiêu chuẩn IEC/IEEE/IS hoặc tiêu chuẩn nội bộ đơn vị.
Bộ nhớ lưu trữ lớn, lưu hơn 100.000 báo cáo, hỗ trợ đọc lại dữ liệu bất cứ lúc nào.
Khả năng mở rộng với phụ kiện tùy chọn ATB02 – Auto-Test Box, hỗ trợ thử nghiệm tự động CT nhiều lõi, nhiều đầu phân áp (tối đa 3 lõi, 6 đầu phân áp, 21 tỷ số) mà không cần đấu lại dây.
Ứng dụng thực tế
PCT200AX (External Power Supply Type) phù hợp với:
- Viện nghiên cứu, phòng thí nghiệm điện lực đòi hỏi độ chính xác cao
- Nhà sản xuất máy biến dòng, máy biến điện áp
- Đơn vị truyền tải, phân phối điện;
- Trung tâm kiểm định, hiệu chuẩn thiết bị đo lường điện;
- Các xưởng thí nghiệm cố định tại nhà máy điện, trạm biến áp có nguồn điện lưới sẵn có.
