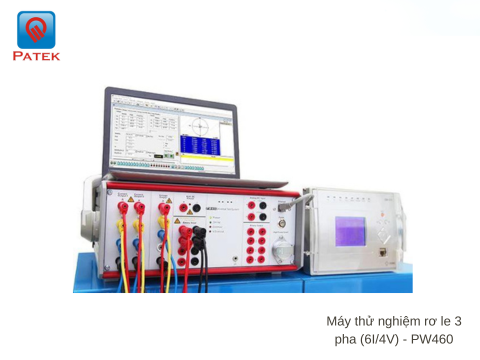

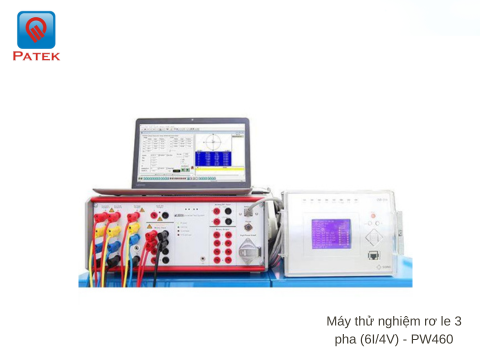

Máy thử nghiệm rơ le 3 pha (6I/4V) - PW460

Liên hệ

Model:             PW460

Nhà sản xuất:  Ponovo

Xuất xứ:          Trung Quốc


Máy thử rơ le 3 pha PW460 (6*15A, 4*300V) có thể thử tất cả các loại rơ le bảo vệ. Máy thử được tích hợp chức năng ghi và giám sát ngõ ra, ngoài ra còn hỗ trợ thử các loại rơle theo tiêu chuẩn IEC 61850 IED. Phụ kiện tùy chọn gồm bộ khuyếch đại ngoài, GPS, bộ mô phỏng máy cắt, bộ tăng dòng.

Tiêu đề
Hotline hỗ trợ: +84 98 70 35 546
|
Số lượng
Báo giá nhanh

Bộ kiểm tra rơle bảo vệ PW460 là thiết bị kiểm tra rơle bảo vệ toàn diện cho tất cả các loại rơle bảo vệ với độ chính xác cao. Bộ kiểm tra rơle này có chức năng giám sát và ghi lại đầu ra tích hợp và hỗ trợ kiểm tra rơle kỹ thuật số IEC 61850.

Đặc điểm nổi bật của Máy thử nghiệm rơ le 3 pha (6I/4V) - PW460

● 6*15A, 4*300V

● Đầu vào đo DC Aux (0-300V), DC

● 12 đầu vào nhị phân, 8 đầu ra nhị phân

● Ngưỡng có thể điều chỉnh (0-400V) cho đầu vào nhị phân

● Chức năng giám sát và ghi âm tương tự tích hợp

● Có thể nâng cấp để hỗ trợ thử nghiệm rơle tuân thủ IEC61850

● Giám sát và ghi âm tích hợp

● Độ chính xác cao

● Giao diện tăng cường hiện tại để thử nghiệm rơle tải trọng cao

● Hơn 500 mẫu chuyển tiếp được cung cấp miễn phí cho các mẫu chuyển tiếp khác nhau để thực hiện thử nghiệm tự động

● Hỗ trợ nhập giá trị cài đặt của rơle thông qua CSV/XRIO/RIO Các tệp cài đặt mặc định Powertest của PONOVO tự động vào các mẫu rơle

PW460 có thể được sử dụng cho nhiều loại thử nghiệm rơ le khác nhau như sau:

IEEE. No.

THIẾT BỊ

2

Rơ le đóng hoặc khởi động trễ thời gian

21

Kiểm tra tiếp sức khoảng cách

24

Rơ le Volt trên Hertz

25

Đồng bộ hóa hoặc Đồng bộ hóa-Kiểm tra thiết bị

27/27B

Rơ le điện áp thấp

30

Rơ le báo cáo

32

Rơ le công suất định hướng

36

Thiết bị phân cực hoặc phân cực điện áp

37

Rơ le dòng điện thấp hoặc công suất thấp

40

Rơ le trường (kích thích quá mức/dưới mức)

46

Rơ le dòng điện đảo pha hoặc cân bằng pha

47

Rơ le điện áp thứ tự pha hoặc cân bằng pha

50/50Đ

Quá dòng tức thời

51/51B

Rơ le quá dòng thời gian AC

52

Bộ ngắt mạch AC

53

Rơ le kích thích trường

55

Rơ le hệ số công suất

56

Chuyển tiếp ứng dụng hiện trường

58

Rơ le lỗi chỉnh lưu

59/59B

Rơ le quá áp

60

Rơ le cân bằng điện áp hoặc dòng điện

61

Công tắc hoặc cảm biến mật độ

62

Rơ le dừng hoặc mở trễ thời gian

64

Rơ le dò đất

67/67B

Rơ le quá dòng định hướng AC

68

Chặn hoặc “không đồng bộ” Relay

74

Rơ le báo động

76

Rơ le quá dòng DC

78

Rơ le đo góc pha

79

Rơ le đóng lại AC

81/81U/O/R

Rơ le tần số

82

Rơ le đóng lại đo tải DC

85

Rơ le của người mang hoặc người nhận

86

Rơ le khóa

87

Rơ le bảo vệ vi sai

91

Rơ le định hướng điện áp

92

Rơ le định hướng điện áp và công suất

94

Rơ le ngắt


Thông số kỹ thuật

Dòng



Phạm vi đo

6 x 0~15A

Công suất

6x 150VA tại 15A

3 x 240VA  30A

Sai số

<0.08% giá trị đọc + 0.02% phạm vi đảm bảo, trong 0~15A

Điện áp



Phạm vi đo

4 x 0~300V

Power(typical)

4x 75VA tại 300V

3 x 100VA tại 300V

Sai số

<0.08% giá trị đọc + 0.02% phạm vi đảm bảo, trong khoảng từ 0 đến 300V

Tần số



Tín hiệu sin

1 - 1000Hz

Transient signal

10.0 kHz DC

Sai số

0.3 ppm

Góc pha



Phạm vi đo

-360°~+360º

Sai số

0.05º

Cấp nguồn DC

0~300V

Công suất

88W tại 110V, 176W tại 220V,

90W tại 300V

Ngõ vào tín hiệu



Số lượng

8

Kiểu

0 đến 400V DC / 400V AC (cao điểm) ngưỡng hoặc không điện thế

Bộ đếm ngõ vào



Số lượng

4

Sample rate

20 kHz

Ngõ ra



Số lượng

4

Kiểu

Relay

Số lượng

4

Kiểu

Bán dẫn

Low level output



Số lượng

12

Sai số

0.025%

DC measurement



Voltage measuring

0±10 V

Current measuring

0±20 mA

IEC61850 GOOSE

Tùy chọn

Kích thước

360*157*367 mm

Khối lượng

20kg
