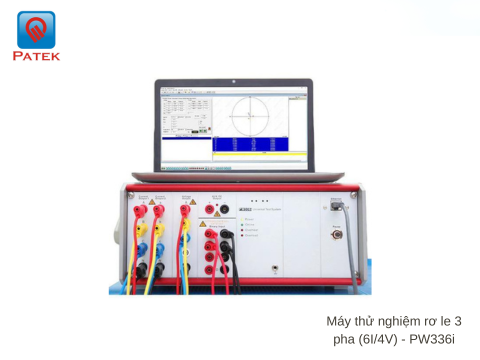

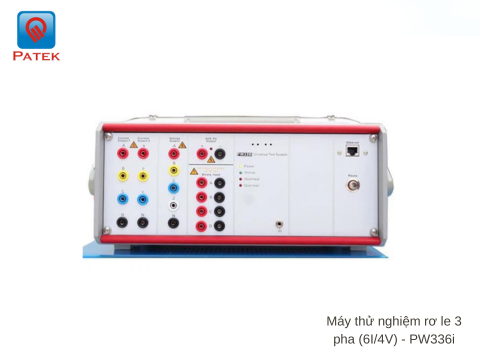

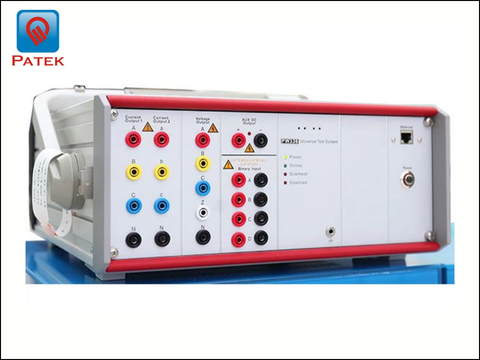

Máy thử nghiệm rơ le 3 pha (6I/4V) - PW336i
Model: PW336i
Nhà sản xuất: Ponovo
Xuất xứ: Trung Quốc
PW336i (6*15A,4*150V) là bộ thử nghiệm bơm dòng nhị thứ mạnh mẽ với 6 nguồn dòng và 4 nguồn điện áp. Bộ thử nghiệm role nâng cao này có khả năng thử nghiệm rơle so lệch dễ dàng mà không cần thay đổi kết nối dây thử nghiệm. Nâng cấp tùy chọn cho phép hỗ trợ thử nghiệm rơle theo IEC61850.
Tính năng:
- Nguồn phụ DC (0-300V), ngõ vào đo lường DC
- 8 ngõ vào nhị phân, 4 ngõ ra nhị phân
- Ngưỡng thay đổi (0-400V) cho ngõ vào nhị phân
- Tích hợp chức năng ghi và giám sát analog
- Có thể nâng cấp để hỗ trợ thử nghiệm rơle theo IEC61850
Máy kiểm tra rơ le bảo vệ PW336i là model kinh tế nhất với 6 kênh dòng điện và 4 kênh điện áp, có khả năng tự động kiểm tra rơ le vi sai dễ dàng mà không cần thay đổi kết nối cáp.
Hệ thống kiểm tra rơle PW336i là thiết bị kiểm tra rơle phun thứ cấp mạnh mẽ, có thể kiểm tra mọi loại rơle bảo vệ, từ rơle điện từ đến rơle số, rơle máy tính vi xử lý và rơle kỹ thuật số, v.v.
Đặc điểm nổi bật của Máy thử nghiệm rơ le 3 pha (6I/4V) - PW336i
● 6*15A, 4*150V
● Nguồn DC phụ (0-300V)
● 8 đầu vào nhị phân, 4 đầu ra nhị phân
● Ngưỡng có thể điều chỉnh (0-400V) cho đầu vào nhị phân
● Chức năng giám sát và ghi âm tương tự tích hợp
● Có thể hỗ trợ thử nghiệm rơle tuân thủ IEC61850
● Hơn 500 mẫu chuyển tiếp được cung cấp miễn phí cho các mẫu chuyển tiếp khác nhau để thực hiện thử nghiệm tự động
● Hỗ trợ nhập giá trị cài đặt của rơle qua CSV, các tệp cài đặt mặc định Powertest của XRIO/RIO PONOVO tự động vào các mẫu rơle
PW336i có thể được sử dụng cho nhiều loại thử nghiệm rơ le như sau:
IEEE. No. | THIẾT BỊ |
2 | Rơ le đóng hoặc khởi động trễ thời gian |
21 | Tiếp sức khoảng cách |
24 | Rơ le Volt trên Hertz |
25 | Đồng bộ hóa hoặc Đồng bộ hóa-Kiểm tra thiết bị |
27/27B | Rơ le điện áp thấp |
30 | Rơ le báo cáo |
32 | Rơ le công suất định hướng |
36 | Thiết bị phân cực hoặc phân cực điện áp |
37 | Rơ le dòng điện thấp hoặc công suất thấp |
40 | Rơ le trường (kích thích quá mức/dưới mức) |
46 | Rơ le dòng điện đảo pha hoặc cân bằng pha |
47 | Rơ le điện áp thứ tự pha hoặc cân bằng pha |
50/50Đ | Quá dòng tức thời |
51/51B | Rơ le quá dòng thời gian AC |
52 | Bộ ngắt mạch AC |
53 | Rơ le kích thích trường |
55 | Rơ le hệ số công suất |
56 | Chuyển tiếp ứng dụng hiện trường |
58 | Rơ le lỗi chỉnh lưu |
59/59B | Rơ le quá áp |
60 | Rơ le cân bằng điện áp hoặc dòng điện |
61 | Công tắc hoặc cảm biến mật độ |
62 | Rơ le dừng hoặc mở trễ thời gian |
64 | Rơ le dò đất |
67/67B | Rơ le quá dòng định hướng AC |
68 | Chặn hoặc “không đồng bộ” Relay |
74 | Rơ le báo động |
76 | Rơ le quá dòng DC |
78 | Rơ le đo góc pha |
79 | Rơ le đóng lại AC |
81/81U/O/R | Rơ le tần số |
82 | Rơ le đóng lại đo tải DC |
85 | Rơ le của người mang hoặc người nhận |
86 | Rơ le khóa |
87 | Rơ le bảo vệ vi sai |
91 | Rơ le định hướng điện áp |
92 | Rơ le định hướng điện áp và công suất |
94 | Rơ le ngắt |
Thông số kỹ thuật
Dòng |
|
Phạm vi đo | 6 x 0~15A |
Công suất | 6 x 150VA tại 15A 3 x 240VA tại 30A |
Sai số | Giá trị đọc 0.05%+ 0.02% |
Điện áp |
|
Phạm vi đo | 4 x 0~150V |
Công suất | 4 x 45VA tại 150V 3 x 60VA tại 150V |
Sai số | Giá trị đọc 0.04% + 0.01% |
Tần số |
|
Tín hiệu sin | 1-1000Hz |
Transient signal | 10kHz DC |
Sai số | 1ppm |
Góc pha |
|
Phạm vi đo | 0-359.9º |
Sai số | 0.05º |
Cấp nguồn DC | 0-300V/150W |
Ngõ vào tín hiệu |
|
Số lượng | 8 |
Kiểu | 0-400Vdc |
Ngõ ra | 4 |
Ghi âm & Giám sát |
|
Nội bộ | Tích hợp sẵn |
IEC61850 GOOSE | Tùy chọn |
Kích thước | 360*157*367 mm |
Khối lượng | 20kg |
