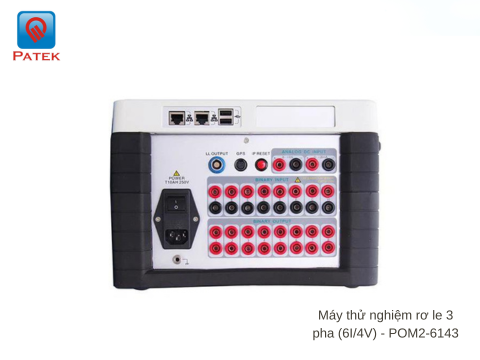

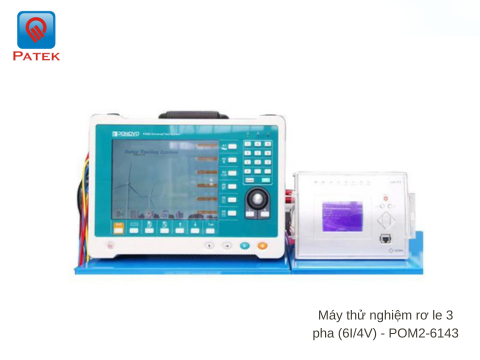

Máy thử nghiệm rơ le 3 pha (6I/4V) - POM2-6143
Model: POM2-6143
Nhà sản xuất: Ponovo
Xuất xứ: Trung Quốc
Máy thử relay 3 pha POM2 (ngõ ra tùy chọn) có thể thử tất cả các loại relay bảo vệ. Máy tích hợp chức năng ghi và giám sát ngõ ra, ngoài ra còn hỗ trợ tiêu chuẩn IEC61850IED. Phụ kiện tùy chọn: bộ khuyếch đại gắn ngoài, GPS, bộ mô phỏng máy cắt, bộ tăng dòng… Đặc điểm nổi trội nhất của POM2 là máy tính được tích hợp bên trong với màn hình màu LCD 10.4 inch
Đặc điểm:
- DC (0-300V), ngõ vào đo lường DC
- 8 ngõ vào và 4 ngõ ra nhị phân
- Có thể điều chỉnh ngưỡng cho ngõ vào nhị phân (0-400V
- Tích hợp chức năng ghi và giám sát analog
- Có thể nâng cấp để hỗ trợ thử các loại relay theo tiêu chuẩn IEC61850
- 12 kênh ngõ vào khuyếch đại dòng và áp
Thiết bị kiểm tra rơle bảo vệ dòng POM2 là thiết bị kiểm tra rơle được thiết kế theo mô-đun tốt nhất với hệ thống điều khiển cục bộ. Có 2 mẫu là POM2-6143 và POM2-3243, POM2-6143 với 6×15A và 4×300V.
Thiết bị kiểm tra rơle bảo vệ dòng POM2 là thiết bị kiểm tra rơle được thiết kế theo mô-đun tốt nhất với hệ thống điều khiển cục bộ. Có 2 model, POM2-6143 và POM2-3243, POM2-6143 với 6×15A và 4×300V. Bộ kiểm tra rơle bảo vệ dòng POM2-6143 có thể được sử dụng để kiểm tra tất cả các loại rơle. Hệ thống điều khiển cục bộ của nó có màn hình LCD 10,4 inch dựa trên hệ thống Windows. Bộ sản phẩm hỗ trợ cả điều khiển cục bộ và điều khiển PC bên ngoài.
Ưu điểm nổi bật của Máy thử nghiệm rơ le 3 pha (6I/4V) - POM2-6143
● POM2-6143:6*15A,4*300V
● Có thể hỗ trợ thử nghiệm rơle tuân thủ IEC61850
● Ngưỡng điều chỉnh (0-400V) cho đầu vào nhị phân
● 8 đầu vào nhị phân, 8 đầu ra nhị phân
● Đầu vào đo DC Aux (0-300V), DC
● Hơn 500 mẫu chuyển tiếp được cung cấp miễn phí cho các mẫu chuyển tiếp khác nhau để thực hiện kiểm tra tự động
● Hỗ trợ nhập giá trị cài đặt của rơle thông qua CSV/XRIO/RIO Các tệp cài đặt mặc định Powertest của PONOVO tự động vào các mẫu rơle
Thiết bị kiểm tra rơ le bảo vệ POM2-6143 có thể được sử dụng cho nhiều loại kiểm tra rơ le khác nhau như sau:
IEEE. No. | Thiết bị |
2 | Rơle khởi động hoặc đóng trễ thời gian |
21 | Tiếp sức khoảng cách |
24 | Rơle vôn trên Hertz |
25 | Đồng bộ hóa hoặc Đồng bộ hóa-Kiểm tra thiết bị |
27/27B | Rơ le điện áp thấp |
30 | Rơ le báo cáo |
32 | Rơle điện định hướng |
36 | Thiết bị phân cực hoặc phân cực điện áp |
37 | Rơle thiếu điện hoặc thiếu điện |
40 | Rơ-le trường (kích thích quá/dưới) |
46 | Rơ le dòng điện đảo pha hoặc cân bằng pha |
47 | Rơ le điện áp thứ tự pha hoặc cân bằng pha |
50/50Đ | Quá dòng tức thời |
51/51N | Rơle quá dòng thời gian AC |
52 | Bộ ngắt mạch AC |
53 | Rơ le kích thích trường |
55 | Rơle hệ số công suất |
56 | Chuyển tiếp ứng dụng hiện trường |
58 | Rơle lỗi chỉnh lưu |
59/59B | Rơle quá áp |
60 | Rơle cân bằng điện áp hoặc dòng điện |
61 | Công tắc mật độ hoặc cảm biến |
62 | Dừng trễ thời gian hoặc mở rơle |
64 | Rơle dò mặt đất |
67/67B | Rơ le quá dòng định hướng AC |
68 | Chặn hoặc “không đồng bộ” Relay |
74 | Rơle báo động |
76 | Rơle quá dòng DC |
78 | Rơ le đo góc pha |
79 | Rơle đóng lại AC |
81/81U/O/R | Rơ le tần số |
82 | Rơ le đóng lại đo tải DC |
85 | Rơ le của người mang hoặc người nhận |
86 | Rơle khóa |
87 | Rơle bảo vệ vi sai |
91 | Rơ le định hướng điện áp |
92 | Rơ le định hướng điện áp và công suất |
94 | Rơ le ngắt |
Thông số kỹ thuật
Dòng điện |
|
Phạm vi | 6 x 0~15A |
Công suất | 6x 105VA tại 15A 3 x 210VA tại 30A |
Độ chính | <0.08% giá trị đọc + 0.02% phạm vi đảm bảo, trong khoảng từ 0 đến 15A |
Điện áp |
|
Phạm vi | 4 x 0~300V |
Công suất | 4x 75VA tại 300V 3 x 100VA tại 300V |
Độ chính | <0.08% giá trị đọc + 0.02% phạm vi đảm bảo, trong khoảng từ 0 đến 300V |
Tần số |
|
Tín hiệu sine Sóng sin | 1 … 1000Hz |
Tín hiệu chớp | dc … 10.0kHz |
Độ chính xác | 0.3ppm |
Góc pha |
|
Phạm vi | -360°~+360º |
Độ chính xác | 0.05º |
Nguồn DC phụ trợ | 0~300V |
Công suất | 88W at 110V, 110W at 220V, 100W at 300V |
Đầu vào nhị phân |
|
Số lượng | 8 |
| Loại 0-400V DC hoặc AC (cao điểm) với ngưỡng điều chỉnh hoặc không điện thế |
Đầu ra nhị phân |
|
Số lượng | 8 |
Loại | Bán dẫn |
Đầu ra mức thấp |
|
Số lượng | 12 |
Độ chính xác | 0.025% |
Đo điện áp DC |
|
Đo điện áp | 0±10V |
Đo dòng điện | 0±20mA |
IEC61850 GOOSE | Tùy chọn |
Kích thước | 390*287*214 mm |
Trọng lượng | Trọng lượng 14.5kg (không bao gồm bảng điều khiển), 16kg (bao gồm bảng điều khiển) |
