Máy thử cao áp - HVT 70/50

Liên hệ

Model: HVT 70/50

Nhà sản xuất: KEP

Xuất xứ: Ukraina

Máy thử cao thế HVT 70/50 là thiết bị chuyên dụng trong việc thử nghiệm điện áp cao DC lên đến 70kV (Theo tiêu chuẩn IEC 60502-2 và IEC 61442), cũng như thử nghiệm điện áp cao AC lên đến 50kV.

Thiết bị được ứng dụng để thử điện áp tăng cao trên các thiết bị điện công nghiệp như cáp lực, thiết bị đóng cắt trung thế, recloser, cách điện điện môi, chống sét van, thanh cái...

Thiết bị còn được tích hợp thêm đồng hồ Am pe kế dể xác định dòng rò cho việc điểm tra an toàn các thiết bị điện trung thế. Khối cao áp của bộ thiết bị HVT 70/50 được cung cấp với dầu biến thế (HVU-L) làm vật liệu cách điện đảm bảo an toàn khi vận hành.

Báo giá nhanh

Hệ thống kiểm tra điện áp cao cấp di động

HVT-70/50 được thiết kế để thử nghiệm điện áp cao của chất điện môi rắn có điện dung thấp và trung bình (cáp điện, thiết bị đóng cắt, thanh cái, chất cách điện, v.v.) với điện áp DC lên đến 70 kV và thử nghiệm điện áp cao của các vật thể khác có Điện áp xoay chiều lên tới 50 kV _RMS ở tần số công nghiệp ( f = 50 Hz).

Hệ thống này có thể được sử dụng hiệu quả cho cả thử nghiệm tại hiện trường và trong phòng thí nghiệm.

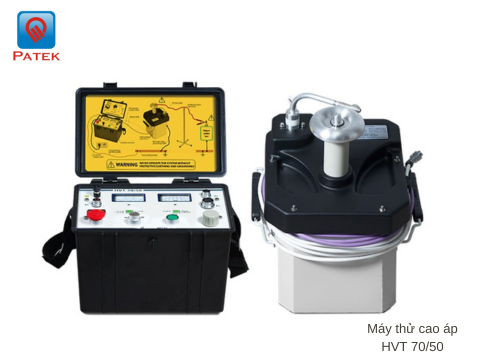

Máy thử cao áp HVT 70/50

Đặc điểm nổi bật của HVT-70/50

- Tính linh hoạt:

Hệ thống có cả hai chế độ điện áp đầu ra DC (được chỉnh lưu) và AC, cho phép thử nghiệm các thiết bị điện theo các tiêu chuẩn khác nhau chỉ sử dụng hệ thống HVT-70/50.

Chế độ điện áp đầu ra được chọn bằng cách bật công tắc đơn giản trên bộ điều khiển - không cần lắp đặt thêm thiết bị như bộ chỉnh lưu, v.v.

- Điều khiển đơn giản:

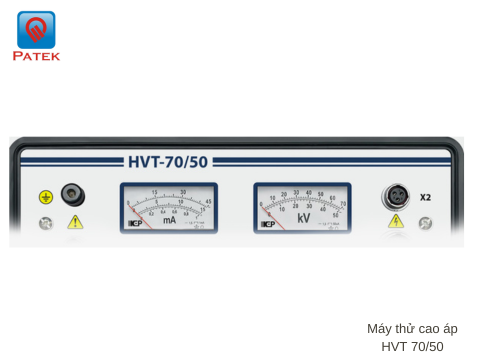

Mức điện áp đầu ra và giá trị dòng rò được hiển thị trến các chỉ báo con trỏ dễ đọc và đáng tin cậy. Ở chế độ điện áp đầu ra AC, thang đo bổ sung trong phạm vi từ 0 - 1 mA cho phép ghi lại mức rò rỉ dòng điện nhỏ nhất

- Thiết kế hai Mô-đun:

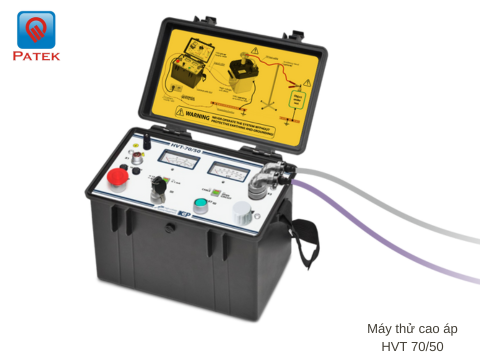

+ Hệ thống bao gồm hai mô-đun riêng biệt: bộ điều khiển và bộ điện áp cao.

+ Quá trình thử nghiệm được điều khiển từ bộ điều khiển trong khi đối tượng được thử nghiệm được kết nối với thiết bị điện áp cao.

+ Thiết kế hai mô-đun như vậy cho phép người vận hành duy trì khoảng cách an toàn với mạch điện áp cao và vật thể được thử nghiệm.

- Thiết bị xả tích hợp:

Thiết bị cao áp được trang bị thiết bị nối đất tự động – giải pháp bảo vệ phụ trợ để phóng điện đối tượng cần thử nghiệm và mạch cao áp của hệ thống.

- Hệ thống kiểm tra di động:

Trọng lượng nhỏ, kích thước nhỏ gọn và thiết kế di động của cả hai bộ phận của hệ thống cho phép triển khai nhanh chóng, kết nối lại nhanh chóng và vận hành thoải mái trong quá trình thử nghiệm tại hiện trường. Hệ thống có thể được bổ sung thêm xe đẩy tiện lợi để vận chuyển dễ dàng.

- Cách dầu:

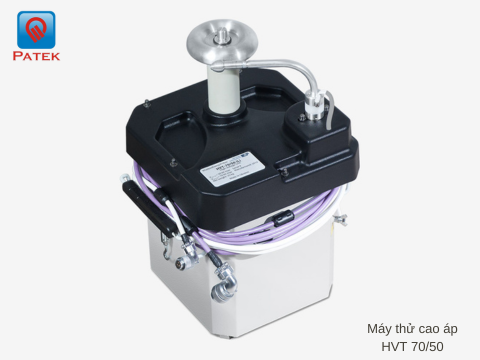

Thiết bị điện áp cao chứa một máy biến áp tăng áp có lớp cách điện bằng dầu, hoạt động đáng tin cậy trong hầu hết mọi điều kiện và không cần phải chăm sóc thêm hoặc bảo trì đặc biệt.

Thông số kỹ thuật

Thử nghiệm DC	Điện áp đầu ra	Phạm vi điều chỉnh và chỉ báo	0 … 70 kV
		Lỗi chỉ dẫn tương đối	± 3 % của toàn dải
	Sản lượng hiện tại	Mức tối đa	15 mA*
		Phạm vi chỉ định	■ 0 … 1 mA** ■ 0 … 15 mA
		Lỗi chỉ dẫn tương đối	± 3 % của toàn dải
Kiểm tra AC	Điện áp đầu ra	Phạm vi điều chỉnh và chỉ báo	0 … 50 kV _RMS
		Lỗi chỉ dẫn tương đối	± 3 % của toàn dải
	Sản lượng hiện tại	Mức tối đa	_RMS 40 mA *
		Phạm vi chỉ định	0… 45 mA
		Lỗi chỉ dẫn tương đối	± 3 % của toàn dải
	Tải điện dung @ điện áp đầu ra định mức		lên tới 1,6 nF
Sự an toàn	Nối đất		■ Nối đất bảo vệ ■ Thanh nối đất tự động
	Sự bảo vệ		■ Quá điện áp ■ Quá dòng
	Tắt điện áp cao		■ Nút DỪNG KHẨN CẤP ■ Công tắc khóa phím nguồn
Cung cấp và tiêu thụ điện năng	Điện áp nguồn điện		230 VAC, ± 10 % (tùy chọn 110 Hz)
	Tần số nguồn điện chính		50 Hz (tùy chọn 60 Hz)
	Sự tiêu thụ năng lượng		lên tới 2,5 kV^A
	Mức tiêu thụ hiện tại		lên tới 11 A @ 230 V (lên tới 22 A @ 110 V)
Thuộc vật chất	Kích thước bộ điều khiển, H × W × D		265×349×240mm
	Trọng lượng bộ điều khiển		13 kg
	Kích thước khối cao áp, H × W × D		500×360×310mm
	Trọng lượng đơn vị điện áp cao		35 kg
