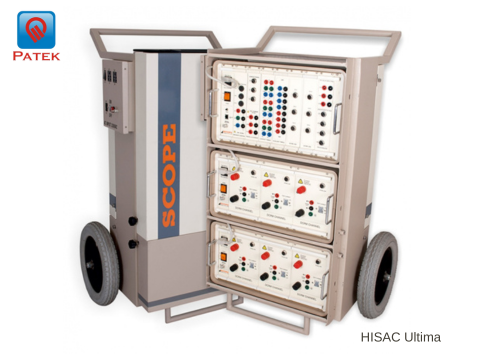

Máy phân tích chất lượng máy cắt - HISAC Ultima

HISAC Ultima là thế hệ mới của SCOPE, giải pháp tối ưu để thử nghiệm tất cả các loại Bộ ngắt mạch. HISAC Ultima là máy phân tích hoàn chỉnh nhất để kiểm tra hiệu suất động của CB trong các trạm phân phối EHV đang hoạt động lên đến 765 kV.

HISAC Ultima có thể thực hiện Đo điện trở tiếp xúc động trên SÁU lần cắt của BA cực trong một thao tác, nhờ đó giảm đáng kể áp lực lên CB và thời gian ngừng hoạt động thử nghiệm.

Nó mang đến sự linh hoạt để tạo các Kế hoạch kiểm tra được lập trình sẵn bao gồm tất cả các cài đặt kiểm tra cho tất cả các loại cầu dao có sẵn trong trạm phân phối mà có thể được gọi lại một cách đơn giản tại thời điểm kiểm tra thực tế. Điều này giúp bạn không phải thực hiện tất cả các cài đặt trong tổng đài.

Phần mềm Phân tích cung cấp một loạt tiện ích cho phép Giám sát tình trạng của CB một cách hiệu quả bằng cách so sánh dữ liệu thử nghiệm hiện tại với các dấu hiệu trước đó và dự đoán hiệu suất trong tương lai.

Đặc điểm nối bật của HISAC Ultima

- Kiểm tra tất cả các loại cầu dao - LV, HV & EHV để biết tất cả các thông số hiệu suất quan trọng của tất cả các cực / cầu dao chỉ trong một lần kiểm tra.

- Đo thời gian tiếp điểm chính/ PIR, độ nảy, tính không đồng thời của các tiếp điểm và thời gian tiếp điểm phụ.

- Phân tích các đặc điểm di chuyển của tiếp điểm về tốc độ, độ bám, khoảng cách tiếp xúc, hành trình quá mức và độ bật lại bằng đầu dò và thiết bị cố định phù hợp.

- Ghi lại các đặc tính dòng điện cuộn dây và đóng cuộn.

- Đăng ký chữ ký của Điện trở tiếp điểm động của các tiếp điểm chính và hồ quang, của tất cả 6 điểm ngắt cùng một lúc.

- Hiển thị cài đặt, kết quả kiểm tra đồ họa và lập bảng.

- In báo cáo kiểm tra ở định dạng đồ họa với đầu trang kiểm tra và chân trang tính toán trên máy in bên ngoài (không được cung cấp).

- Kết hợp Phần mềm quản lý kiểm tra dựa trên Windows™ mạnh mẽ và thiết thực để điều khiển và vận hành thiết bị; xem, phân tích và xử lý dữ liệu kiểm tra đồ họa trên máy tính xách tay ở độ phân giải cao.

- Chọn các tham số thiết lập được lập trình sẵn và giới hạn đạt/ không đạt thông qua phần mềm.

- Kết nối với CB bằng dây đo chống mài mòn có chiều dài vừa đủ, có đầu nối lắp nhanh, phù hợp với máy cắt EHV.

- Di chuyển dễ dàng trong khu vực đóng cắt vì bộ thiết bị có thể được gắn trên Xe đẩy được thiết kế đặc biệt có bánh xe lớn và bảng phân phối nguồn điện chính.

- Quá trình để đánh giá các đặc tính hành trình của cơ cấu vận hành, SCOPE cung cấp các bộ chuyển đổi hành trình điện trở quay và tuyến tính với các thiết bị cố định phổ biến được thiết kế đặc biệt để phù hợp với nhiều loại CB hiện có.

- Mô-đun DCRM ghi lại sự thay đổi động trong điện trở tiếp điểm của các tiếp điểm chính và hồ quang trong quá trình vận hành máy cắt.

- Mỗi mô-đun DCRM có nguồn DC 100A dựa trên pin sạc, cách ly độc lập được tích hợp sẵn.

- Kết quả được vẽ dưới dạng đồ họa trên màn hình phần mềm, có thể được phân tích sâu hơn để tìm các tham số như khe hở tiếp điểm, lực chèn tổng, chèn đầu hồ quang, giá trị điện trở tiếp điểm chính và điện trở tiếp điểm, v.v.

- Các mô-đun tùy chọn bổ sung có sẵn để đo giá trị PIR và để giám sát Trạm DC (Điện áp cuộn dây), Dòng điện động cơ hoặc các thông số tĩnh khác thông qua các kênh Analog có thể định cấu hình.

- Loại Được thử nghiệm theo IEC 60068, IEC 61326 & IEC 61010-1. được đánh dấu CE

- Được cung cấp Dây đo phù hợp và hộp vận chuyển bằng nhôm dành cho thiết bị.

- Cảm biến hành trình và thiết bị theo đơn đặt hàng, dựa trên nhãn hiệu, loại và công suất của máy cắt (CB)
