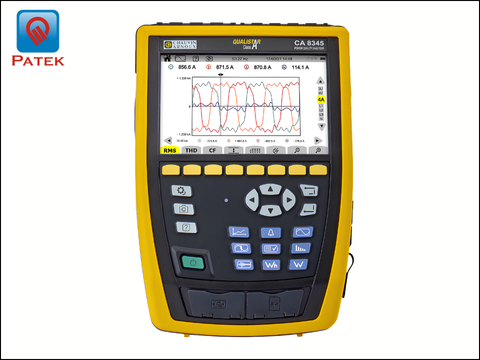

Máy phân tích chất lượng điện năng (Class A) - C.A 8345

CA 8345 là dòng máy phân tích chất lượng điện năng và năng lượng đạt chuẩn Class A – IEC 61000-4-30 Edition 3, được chứng nhận đầy đủ theo yêu cầu của tiêu chuẩn IEC 62586. Đây là thiết bị lý tưởng dành cho các đội ngũ kiểm tra, bảo trì điện tại các công trình công nghiệp và thương mại, giúp chẩn đoán nhanh chất lượng điện áp, phát hiện sự cố lưới điện và tối ưu hóa hiệu suất năng lượng.

Thông số kỹ thuật chính

Phụ kiện tiêu chuẩn đi kèm CA 8345:

• Bảng dữ liệu an toàn

• Dây đeo tay tháo rời

• Bộ vòng chèn

• Cáp USB A/B, dài 1,80 m

• Hướng dẫn khởi động nhanh đa ngôn ngữ

• Bộ 5 dây đo chuối và kẹp cá sấu

• Dây đo chuối 2mm - kẹp cá sấu

• 5 hộp cuộn dây

• Móc treo từ tính

• Thẻ nhớ SD

• Túi đựng thiết bị

Phụ kiện /linh kiện thay thế (tùy chọn thêm)

Bảng thông số phụ kiện dòng kìm đo dòng điện

Bộ nguồn phụ kiện

Vì sao nên chọn CA 8345?

• Tuân thủ hoàn toàn Class A theo IEC 61000-4-30 Ed.3 đảm bảo độ chính xác và tính lặp lại của kết quả đo, phù hợp cho các báo cáo kiểm định, nghiệm thu chất lượng điện.

• Khả năng kết nối và truyền dữ liệu vượt trội: USB, Ethernet (RJ45), Wifi (chế độ trực tiếp hoặc qua máy chủ), thẻ nhớ SD tháo rời, máy chủ web tích hợp cho phép giám sát từ xa qua PC hoặc smartphone (iOS/Android) thông qua trình duyệt (Chrome, Edge, Firefox…).

• Giao diện thân thiện, dễ sử dụng: màn hình cảm ứng màu LCD 7 inch (WVGA 800×480), trợ giúp trực tuyến đa ngôn ngữ, bàn phím ảo tự động hiển thị khi cần nhập liệu (đặt mật khẩu khóa cấu hình, nhập địa chỉ email cảnh báo…).

• Tự động nhận diện cảm biến dòng điện tăng độ an toàn và tốc độ triển khai đo đạc trên hiện trường.

Tính năng đo lường nổi bật

1. Đo sóng hài và liên sóng hài
Đáp ứng tiêu chuẩn IEC 61000-4-7, CA 8345 đo được sóng hài đến bậc 127 và liên sóng hài từ bậc 0 đến 126, đồng thời phát hiện dòng tải ba truyền trên đường dây.

2. Đo nhấp nháy điện áp
Theo tiêu chuẩn IEC 61000-4-15, thiết bị tính toán chỉ số Pst (đánh giá ngắn hạn trong 10 phút) và Plt (đánh giá dài hạn, thường 2 giờ), giúp xác định mức độ dao động ánh sáng gây khó chịu cho người sử dụng.

3. Giám sát sự kiện lưới điện toàn diện

• Biểu đồ xu hướng ghi biến thiên thông số mỗi 200ms, với hơn 900 thông số hỗ trợ.

• Hệ thống cảnh báo có thể cấu hình tới 52 loại/20.000 bản ghi, gửi email tự động khi vượt ngưỡng.

• Bắt quá độ điện áp chu kỳ 2,5 μs, không giới hạn số lượng lưu trên thẻ SD.

• Bắt xung sét tới 12 kV, lấy mẫu mỗi 500 ns hiển thị trực quan theo ngưỡng IEC 61000-4-5.

• Chức năng TrueInrush với pre-trigger 100ms, ghi dòng khởi động tới 30 phút phục vụ thử nghiệm khởi động tải và động cơ.

4. Chế độ giám sát chuẩn EN 50160/ IEC 62749
Thực hiện chiến dịch đo lường và phân tích tự động ngay trên thiết bị hoặc qua phần mềm PAT3, đối chiếu các thông số chất lượng điện áp theo tiêu chuẩn châu Âu và quốc tế.

5. Đo công suất - năng lượng - động cơ
Đo công suất P, N, Q1, S, D (tổng và theo từng pha), tính toán hệ số công suất, hệ số dịch pha, hệ số K & FHL, mất cân bằng pha (thứ tự thuận, nghịch, đồng thứ tự), cùng chức năng phân tích động cơ (hiệu suất, mô-men xoắn, tốc độ quay) trước biến tần.

Giải pháp kết nối & truyền dữ liệu

Ngoài lưu trữ qua thẻ SD và USB, CA 8345 hỗ trợ truy xuất dữ liệu từ xa qua kết nối USB, Wifi (802.11b/g), Ethernet 100 Mbps cho phép truyền dữ liệu đo đi mọi nơi mà vẫn đảm bảo an toàn mạng nội bộ (chỉ một địa chỉ IP được ủy quyền). Dữ liệu được lưu ở định dạng JSON, dễ dàng tích hợp với phần mềm bên thứ ba. Ngoài ra, thiết bị hỗ trợ giao tiếp qua lệnh SCPI, cho phép điều khiển từ phần mềm riêng của người dùng.

Phần mềm PAT3 (Power Analyser Transfer) đi kèm giúp:

• Cấu hình thiết bị (setup, ghi dữ liệu, cảnh báo)

• Hiển thị dữ liệu thời gian thực

• Xử lý và phân tích tự động chiến dịch giám sát (EN 50160, IEC/TS 62749)

• Xuất dữ liệu ra Excel/CSV và định dạng đồ họa

Ứng dụng thực tế

CA 8345 phù hợp với các lĩnh vực: bảo trì điện công nghiệp, kiểm toán năng lượng, giám sát lưới điện năng lượng tái tạo (điện gió, điện mặt trời) và nghiệm thu chất lượng điện cho các tòa nhà thương mại. Thiết bị giúp phát hiện sớm các hiện tượng mất điện, sụt/tăng áp, sóng hài, nhấp nháy điện áp từ đó đưa ra giải pháp khắc phục kịp thời (nâng cấp máy biến áp, lắp bộ lọc sóng hài, thay thế thiết bị lỗi…).
