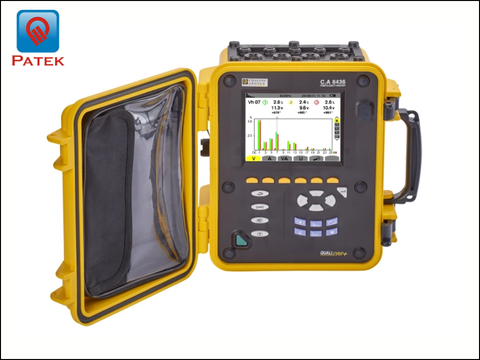

Máy phân tích chất lượng điện năng Chauvin Arnoux- C.A 8436
Model: C.A 8436 - P/N: P01160595
Nhà sản xuất: Chauvin Arnoux
Xuất xứ: Pháp
Máy phân tích chất lượng điện năng CA 8436 Chauvin Arnoux là dòng thiết bị đo lường điện cao cấp nhất trong series Qualistar+, được thiết kế chuyên biệt cho môi trường công nghiệp khắc nghiệt với chuẩn bảo vệ IP67 và khả năng ghi dữ liệu dài hạn.
Máy phân tích chất lượng điện năng CA 8436 Chauvin Arnoux là dòng thiết bị đo lường điện cao cấp nhất trong series Qualistar+, được thiết kế chuyên biệt cho môi trường công nghiệp khắc nghiệt với chuẩn bảo vệ IP67 và khả năng ghi dữ liệu dài hạn lên đến vài năm. Đây là giải pháp tối ưu cho các đơn vị vận hành lưới điện, tư vấn thiết kế điện và phòng thí nghiệm điện cần thực hiện các dự án giám sát, đo lường và chẩn đoán chất lượng điện năng trong điều kiện làm việc khắc nghiệt, đảm bảo độ tin cậy và chính xác tuyệt đối theo tiêu chuẩn quốc tế.
Thông số kỹ thuật máy phân tích chất lượng điện năng C.A 8436
Thông số | Giá trị |
|---|---|
Số lượng kênh | 4U/4I |
Số cổng vào | 5V/3I |
Tuân thủ IEC 61000-4-30 | Có báo cáo theo EN 50160 |
Điện áp đo (TRMS AC+DC) | 2 V đến 1.000 V, Phạm vi đo qua tỉ số biến áp lên đến 500 kV |
Dòng điện đo (TRMS AC+DC) |
|
Tỷ số biến dòng | Lên đến 60 kA |
Tần số hoạt động | 40 Hz đến 69 Hz |
Thông số công suất | W (P), VA (S), var (N, Q1, D), PF, DPF, cos φ, tan φ |
Phân tích sóng hài (THD) | Có, từ bậc 0 đến bậc 50, theo từng pha Chế độ chuyên gia |
Độ chập chờn điện áp | Pst và Plt |
Mất cân bằng pha | Có |
Ghi dữ liệu | Có |
Phát hiện đỉnh (Peak) | Có |
Biểu diễn vector | Tự động |
Màn hình hiển thị | TFT màu, ¼ VGA (320 x 240), đường chéo 148 mm |
Chụp màn hình/đường cong | 50 ảnh |
An toàn điện | IEC 61010 - 1000 V CAT III/ 600 V CAT IV |
Cấp bảo vệ | IP67 |
Ngôn ngữ hỗ trợ | Hơn 27 ngôn ngữ |
Giao tiếp | Cổng USB |
Nguồn điện | Pin sạc NiMH 9,6 V hoặc nguồn điện lưới |
| Báo cáo EN50160 | Có, được tích hợp phần mềm DataView® |
Thời lượng pin | Lên đến 13 giờ sử dụng liên tục |
Kích thước / Trọng lượng | 270 x 250 x 180 mm/ 3,7 kg |
Bảo hành | 3 năm |
Điểm khác biệt của C.A 8436 so với các dòng Qualistar+ khác
Cấp bảo vệ IP67 - vượt trội cho môi trường khắc nghiệt
Trong khi CA 8331/ CA 8333/ CA 8336 chỉ đạt chuẩn IP53, CA 8436 được nâng cấp lên IP67, khả năng chống bụi hoàn toàn và chống nước khi ngâm tạm thời trong nước ở độ sâu nhất định. Đây là yếu tố then chốt cho các ứng dụng đo đạc ngoài trời, khu vực công nghiệp nặng, trạm biến áp ngoài trời, công trường xây dựng.
Thời gian ghi dữ liệu dài nhất trong dòng Qualistar+
CA 8436 có khả năng ghi dữ liệu từ 2 tuần đến vài năm - phù hợp cho các dự án giám sát chất lượng điện năng dài hạn, theo dõi biến động điện áp theo mùa, đánh giá độ ổn định lưới điện trong thời gian dài mà không cần can thiệp thường xuyên.
Tương thích thêm kẹp J93 cho dòng điện cực lớn
Bên cạnh các kẹp tiêu chuẩn (MN93, C193, AmpFlex®, PAC93, E3N), CA 8436 còn hỗ trợ kẹp J93 với dải đo lên đến 3.500Aac/ 5.000Adc, đáp ứng nhu cầu đo dòng điện cực lớn tại các trạm biến áp, tủ điện tổng công nghiệp nặng.
Kích thước và trọng lượng phù hợp lắp đặt cố định dài hạn
Với kích thước 270 x 250 x 180 mm và trọng lượng 3,7 kg, CA 8436 được thiết kế để lắp đặt cố định ổn định tại hiện trường trong thời gian dài, đảm bảo độ bền cơ khí trong điều kiện vận hành liên tục.
Đầy đủ tính năng phân tích chất lượng điện năng chuyên sâu
Kế thừa toàn bộ tính năng của CA 8336: đo 4 kênh điện áp/dòng điện, phân tích sóng hài đến bậc 50, đo quá độ 210 sự kiện, flicker Pst/Plt, chế độ Inrush, bộ nhớ cảnh báo 10.000/40 loại.
Ứng dụng của C.A 8436 trong ngành điện
Giám sát chất lượng điện năng dài hạn ngoài trời: trạm biến áp, đường dây trung thế, công trình năng lượng tái tạo
Đo lường tại công trường xây dựng, khu công nghiệp nặng có điều kiện môi trường khắc nghiệt (bụi, ẩm ướt)
Kiểm toán năng lượng theo ISO 50001 cho các dự án dài hạn
Đánh giá tác động của hệ thống điện mặt trời, tua bin gió lên chất lượng lưới điện
Phân tích sự cố lưới điện định kỳ theo mùa, đặc biệt tại khu vực có biến động tải lớn
Lập báo cáo tuân thủ EN 50160 cho các dự án giám sát dài hạn của đơn vị điện lực
Phụ kiện tiêu chuẩn đi kèm CA 8436
Túi đựng số 22
1 dây nguồn đạt chuẩn IP67
1 cáp USB
5 dây điện áp phích cắm hình chuối 4mm dài 3m
5 kẹp cá sấu, 1 bộ 12 dây dẫn/đầu vào có mã màu
1 miếng dán màn hình chống trầy xước (đã lắp sẵn)
Bộ 12 dây dẫn và đầu vào có mã màu
1 bảng dữ liệu an toàn và phần mềm Power Analyser Transfer.
Phụ kiện tùy chọn
Phần mềm DataView® (P01102095)
So sánh nhanh CA 8436 với CA 8336
Tiêu chí | CA 8336 | CA 8436 |
|---|---|---|
Cấp bảo vệ | IP53/IK08 | IP67 |
Thời gian ghi tối đa | Vài ngày - vài tuần | 2 tuần - vài năm |
Kích thước/Trọng lượng | 240x180x55mm/ 1,9kg | 270x250x180mm/ 3,7kg |
Kẹp dòng điện hỗ trợ | MN93, C193, AmpFlex®, PAC93, E3N | MN93, C193, AmpFlex®, PAC93, E3N, J93 |
Môi trường sử dụng phù hợp | Trong nhà, tủ điện | Ngoài trời, môi trường khắc nghiệt |
