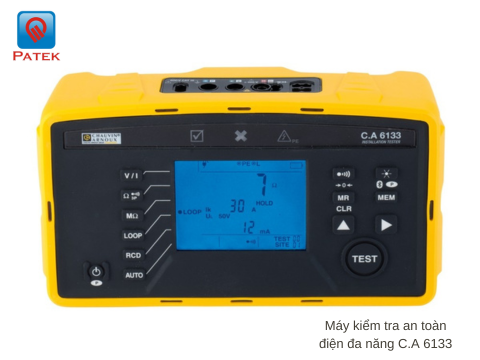

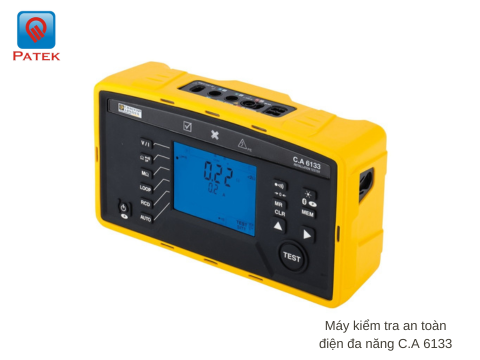

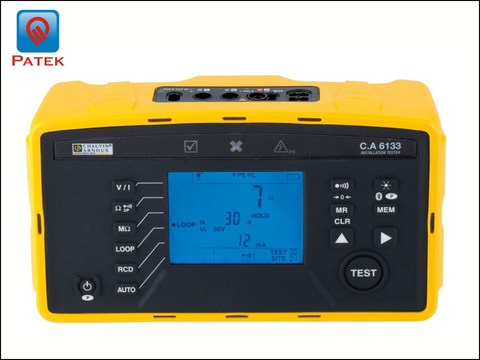

Thiết bị kiểm tra an toàn, lắp đặt điện đa năng Chauvin Arnoux - C.A 6133
Model: C.A 6133
Nhà sản xuất: Chauvin Arnoux
Xuất xứ: Pháp
C.A 6133 là thiết bị kiểm tra lắp đặt điện đa năng được thiết kế để kiểm tra độ an toàn điện của hệ thống lắp đặt hạ thế theo tiêu chuẩn quốc tế IEC 61557, được trang bị đầy đủ chức năng đo điện trở đất theo phương pháp đóng cọc.
C.A 6133 là thiết bị kiểm tra lắp đặt điện đa năng được thiết kế để kiểm tra độ an toàn điện của hệ thống lắp đặt hạ thế theo tiêu chuẩn quốc tế IEC 61557, được trang bị đầy đủ chức năng đo điện trở đất theo phương pháp đóng cọc. Với khả năng đo điện trở đất, đo điện trở cách điện, kiểm tra tính liên tục, kiểm tra RCD (thiết bị chống dòng rò) và đo trở kháng vòng lặp, CA 6133 là lựa chọn tối ưu cho kỹ sư điện, kỹ thuật viên kiểm định, đơn vị thi công điện và các trung tâm kiểm tra an toàn điện công nghiệp - dân dụng.
Thông số kỹ thuật của thiết bị kiểm tra lắp đặt điện đa năng C.A 6133
Hạng mục | Thông số kỹ thuật |
|---|---|
| Tính liên tục/ Điện trở | |
Phạm vi/ Độ phân giải/ Độ chính xác | 0,00 - 9,99Ω, Hiệu chỉnh bù dây dẫn đến 5Ω, I ≥ 200 mA/0,01 Ω/± (2% L + 2 điểm) |
Phạm vi/ Độ phân giải/ Độ chính xác | 1 đến 9999 Ω - 10 đến 99,99 kΩ/1 Ω - 10 Ω/± (1% L+ 5 điểm) |
Điện áp kiểm tra cách điện | 250V/ 500V/ 1000V |
Phạm vi đo cách điện (Phạm vi/ Độ phân giải/ Độ chính xác) | 0,01 - 999,9 MΩ/độ phân giải 10 kΩ - 100 kΩ/± (3% L + 3 điểm) |
Dòng điện ngắn mạch | ≤ 3 mA |
Điện trở đất 3P (Phạm vi/ Độ phân giải/ Độ chính xác) | 0,5 - 99,99Ω/ 0,01Ω/± (2% L + 10 điểm) 100 - 999,9Ω/ 0,01Ω/± (2% L + 5 điểm) 1000 - 2000Ω/ 1Ω/± (2% L + 5 điểm) |
Trở kháng vòng lặp Zs (chế độ NGẮT, I = 300 mA) | 0,1 - 0,9 Ω/ 1- 399,9 Ω/ 0,1 Ω/ ± (2 điểm)/± (5% L + 2 điểm) |
Trở kháng vòng lặp Zs/Zi (chế độ KHÔNG NGẮT, I = 12 mA) | 1 - 19 Ω/ 20 - 39 Ω/ 40 - 2000Ω/ 0,1 Ω/ ± (2 điểm)/± (15% L + 3 điểm)/ ± (5% L + 2 điểm) |
| Tính dòng đoản mạch Ik | 1 - 999A, 1 - 9.999A |
Vi sai loại AC và A | |
| Điện áp/ tần số hệ thống | 90 - 450V, 45 - 65Hz |
RCD - Dòng rò danh định (IΔn) | 30 - 100 - 300 - 500 - 650 mA |
| Chế độ dòng biến đổi (30 mA) | 12mA (Uf)/ 0,3 đến 1,06 x I∆n theo các bước 3,3% x I∆n |
Phép đo thời gian ngắt (Phạm vi đo/ độ phân giải/ độ chính xác) | 5 - 300 ms/ 0,1 ms/ ±2 ms |
Trình tự kiểm tra tự động | DDR (AUTO-RCD), Vòng lặp - RCD - Cách điện |
Các phép đo khác (Đo bằng kẹp MN73A) | |
Điện áp (Phạm vi/ Độ phân giải/ Độ chính xác) | 2 - 550 Vac/0,1V/ ± (1% L + 2 điểm) 0 - 800 Vdc/0,1V/ ± (1% L + 2 điểm) |
Đo tần số | 30 - 999,9 Hz/ 0,1 Hz/ ± (0,1% L + 1 điểm), điện áp > 2V |
Quay pha | 45 đến 550 V/ 45 đến 65 Hz |
| Thông số kỹ thuật chung | |
Màn hình hiển thị | LCD 231 phân đoạn, đèn nền màu xanh dương |
Bộ nhớ lưu trữ | 30 vị trí x 99 phép thử |
Kết nối không dây | Bluetooth Class 1, phạm vi > 10 m |
Nguồn điện | 6 pin sạc NiMH sạc qua điện lưới/USB/cổng tẩu ô tô, thời gian sạc < 6 giờ/ 1.700 phép đo liên tục ở 1 Ω |
Kích thước / Trọng lượng | 223 x 126 x 70 mm/ khoảng 700 g |
Cấp bảo vệ | IP 54; IK 04/EMC: IEC 61326-1 |
An toàn điện | IEC 61010-1; IEC 61010-2-030; IEC 61010-2-034, 600V CAT III; 300V CAT II (bộ sạc)/ Tuân thủ phần 1,2,3,4,5,6,7,10 của tiêu chuẩn IEC 61557 |
Tính năng nổi bật của thiết bị kiểm tra an toàn điện đa năng C.A 6133
Đo điện trở đất bằng phương pháp đóng cọc và vòng lặp
Cho phép đo điện trở nối đất khi hệ thống điện chưa cấp điện (lắp đặt mới) hoặc xác định giá trị điện trở đất mà không cần đóng cọc thông qua phương pháp vòng lặp trên hệ thống TT.
Đo tính liên tục dưới 0,2 Ω
Đáp ứng chuẩn IEC 61557-4, có báo hiệu bằng còi khi giá trị đo dưới ngưỡng cài đặt giúp người vận hành không cần nhìn màn hình vẫn thao tác chính xác.
Kiểm tra điện trở cách điện
Điện áp kiểm tra: 250V/ 500V/1 000V, hiển thị kết quả Đạt/Không đạt bằng đèn LED trực quan ngay lập tức.
Kiểm tra RCD (Aptomat chống dòng rò) toàn diện
Hỗ trợ đầy đủ RCD loại AC và loại A với 3 chế độ kiểm tra:
Kiểm tra không ngắt
Kiểm tra ngắt dạng xung
Kiểm tra ngắt dạng dốc
Đo trở kháng vòng lặp
Hỗ trợ tính toán dòng ngắn mạch (Ik/PSCC), giúp lựa chọn đúng thiết bị bảo vệ (cầu chì, RCD, MCCB) theo khả năng cắt.
Trình tự kiểm tra tự động
Chuỗi kiểm tra tự động AUTO-RCD và trình tự Loop - RCD - Insulation giúp tiết kiệm thời gian, giảm sai sót thao tác thủ công.
Kết nối không dây & ứng dụng Android IT-Report
CA 6133 tích hợp Bluetooth Class 1 (tầm xa >10m), cho phép truyền dữ liệu đo trực tiếp đến điện thoại/máy tính bảng qua ứng dụng ANDROID IT-Report, tự động tạo và gửi báo cáo kiểm tra qua email hoặc lưu trữ để xử lý sau.

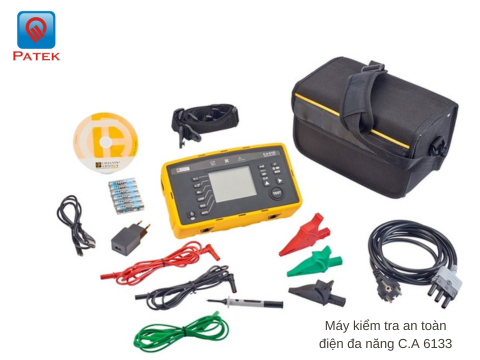

Cấu hình giao hàng tiêu chuẩn khi mua mới của thiết bị kiểm tra lắp đặt điện C.A 6133
1 túi đựng phụ kiện
1 dây đeo cổ
1 cáp nguồn 3 chân đạt tiêu chuẩn châu Âu
3 dây dẫn an toàn (đỏ/đen/xanh lá)
3 kẹp cá sấu (đỏ/đen/xanh lá)
1 đầu dò kiểm tra
1 nguồn sạc USB 2A + 1 cáp USB
6 pin sạc NiMH
1 hướng dẫn sử dụng đa ngôn ngữ + hướng dẫn nhanh
1 bảng dữ liệu an toàn sản phẩm
1 báo cáo kiểm tra xuất xưởng kèm danh sách phép đo
CA 6133 thuộc dòng thiết bị kiểm tra lắp đặt điện của thương hiệu Pháp Chauvin Arnoux, sản phẩm được ứng dụng rộng rãi trong các lĩnh vực như:
Nghiệm thu, kiểm tra an toàn hệ thống điện dân dụng và công nghiệp trước khi đóng điện
Kiểm tra định kỳ hệ thống điện đang vận hành theo quy định PCCC, an toàn lao động
Chẩn đoán sự cố, tìm lỗi trên lưới điện hạ thế
Kiểm tra tủ điện, bảng điện, ổ cắm theo tiêu chuẩn IEC/EN
