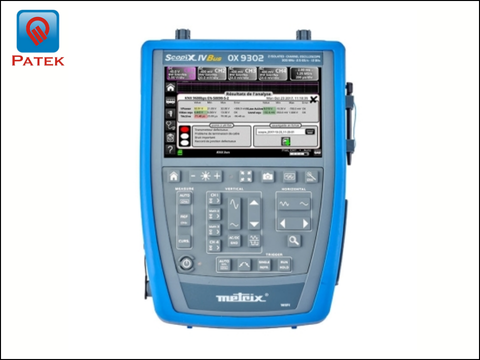

Máy hiện sóng cầm tay OX9302-BUS có kênh cách điện

OX9302-BUS là máy hiện sóng số cầm tay thuộc dòng ScopiX IV của thương hiệu Metrix, thiết bị có băng thông 300 MHz và 2 kênh đo cách ly được dùng để kiểm tra tính toàn vẹn vật lý của bus trường (fieldbus), phục vụ đo lường, thí nghiệm và chẩn đoán điện trong công nghiệp.

Dòng ScopiX IV là thiết bị ưu Việt tích hợp cả 5 chức năng của 5 thiết bị thiết bị trong 1 máy duy nhất: máy hiện sóng, phân tích FFT, đồng hồ vạn năng, công suất kế và bộ ghi dữ liệu và máy phân tích sóng hài.

Thông số kỹ thuật của máy hiện sóng cầm tay OX9302-BUS Metrix

Điểm nổi bật của BUS và máy đo hiện sóng OX9302-BUS và ứng dụng thực tế

Chức năng BUS là kiểm tra toàn vẹn vật lý bus trường

Trong bảo trì công nghiệp, nhiều sự cố truyền thông không nằm ở phần mềm mà ở lớp vật lý: sai mức tín hiệu, nhiễu, sai lệch đồng bộ, suy hao đường truyền. Máy đo các đặc tính điện của bus, đối chiếu với dung sai theo tiêu chuẩn và đưa ra kết quả phân tích nhờ vậy kỹ thuật viên xác định lỗi nhanh hơn ngay tại hiện trường.

Bộ giao hàng gồm thẻ kết nối bus HX0190 và HX0191 và phần mềm SX-BUS. Phần mềm này dùng để chỉnh sửa, tạo tệp bus và xem tệp chẩn đoán.

Các chức năng đo nổi bật

•  Máy hiện sóng 300 MHz, 12 bit, độ phân giải 12 bit, 100 k/kênh và 2,5 GS/s cho phép ghi dạng sóng chi tiết. Máy có 20 phép đo tự động, con trỏ, 4 đường cong tham chiếu hoặc toán học và các hàm tính toán nâng cao.
• Phân tích phổ FFT, FFT dạng Lin và Log giúp quan sát thành phần tần số của tín hiệu giúp phát hiện nhiễu, méo dạng sóng và các thành phần hài.
• Đồng hồ vạn năng TRMS 200 kHz và bộ ghi, chế độ MULTIMETER tích hợp bộ ghi, lưu tệp 100 kpts, phục vụ theo dõi thông số theo thời gian.
• Phân tích sóng hài đến hạng 63 và phép đo công suất hỗ trợ chẩn đoán chất lượng điện năng, kiểm tra tải phi tuyến và thiết bị điện tử công suất.
• Máy ghi ngưỡng 2 kênh dùng để giám sát tín hiệu vượt ngưỡng trong quá trình vận hành.

Ứng dụng thực tế

• Bảo trì công nghiệp: kiểm tra mạng bus trường, tìm nguồn nhiễu, xác định lỗi tín hiệu lớp vật lý

• Đo lường và thí nghiệm điện: phân tích dạng sóng điện áp, dòng điện, đo cách ly nhiều điểm

• Chẩn đoán điện năng: phân tích sóng hài, đo công suất, ghi dữ liệu

• Điện tử công suất, biến tần, điều khiển động cơ: quan sát tín hiệu xung, kiểm tra nhiễu

• Đào tạo và phòng thí nghiệm

Bộ sản phẩm cung cấp (SCOPIX BUS)

• Túi đựng

• Bộ đổi nguồn/sạc và pin sạc

• Bút stylus

• 2 đầu dò Probix HX0130 1/10

• Bộ chuyển đổi hình chuối Probix Ø 4 mm

• Bộ dây dẫn hình chuối Ø 4 mm kèm đầu dò cảm ứng

• Dây Ethernet

• Cáp USB

• Thẻ µSD 8 GB kèm bộ chuyển đổi thẻ SD

• Thẻ kết nối bus HX0190 và HX0191

• Hướng dẫn vận hành, hướng dẫn lập trình

• Phần mềm SX-BUS
