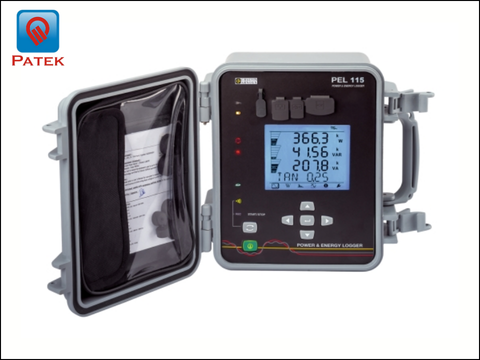

Máy ghi công suất và năng lượng PEL 115 Chauvin Arnoux

PEL 115 thuộc dòng PEL 110 Series của Chauvin Arnoux là thiết bị ghi dữ liệu công suất và năng lượng dùng để đo lường, giám sát và chẩn đoán điện năng trong điều kiện hiện trường khắc nghiệt. Thiết bị có vỏ chống nước, chống sốc, chống tia UV đạt chuẩn IP67, phù hợp để lắp đặt trên cột điện, là lựa chọn cho các đơn vị thí nghiệm điện, kiểm toán năng lượng, bảo trì dự phòng và quản lý chất lượng điện năng.

Với 4 kênh điện áp và 4 kênh dòng điện, thiết bị cho phép ghi đồng thời các đại lượng điện áp, dòng điện, công suất, năng lượng, hệ số công suất và sóng hài. Thiết bị cũng hỗ trợ nhiều loại hệ thống lắp đặt: một pha, hai pha, ba pha có hoặc không có dây trung tính và nhiều cấu hình đặc thù khác.

Thông số kỹ thuật của thiết bị ghi công suất ba pha và năng lượng PEL 115

Thông số	Giá trị
Màn hình hiển thị	Màn hình kỹ thuật số, có đèn nền
Loại hệ thống lắp đặt	1 pha, 2 pha, 3 pha có/không có dây trung tính và nhiều cấu hình khác
Số cổng vào	5 đầu vào điện áp, 4 đầu vào dòng điện
Số lượng kênh	4 kênh điện áp, 4 kênh dòng điện
Tần số mạng	DC, 50 Hz, 60 Hz và 400 Hz
Điện áp	10 V đến 1.000 Vac @ 50/60 Hz, hoặc 600 Vac @ 400 Hz/ 1.000 Vdc
Dòng điện (tùy cảm biến)	5 mAac đến 10 kAac/ 50 mAdc đến 5 kAdc
Tỷ số (VT/CT)	Lên đến 650.000 V/ lên đến 25.000 A
Công suất	20 W đến 10 GW/ 20 var đến 10 Gvar (Q1, N)/ 20 VA đến 10 GVA
Năng lượng	Lên đến 4 EWh/ 4 EVAh/ 4 Evarh (E = 10¹⁸)
Pha	cos φ, tan φ, PF
Sóng hài	Lên đến bậc thứ 50
Thứ tự pha	Hiển thị kết nối hợp lệ
Min/Max	Trên tất cả các đại lượng
Bước lấy mẫu/ thu nhận/ tổng hợp	128 mẫu/chu kỳ - 5 phép đo/giây, từ 1 phút đến 1 giờ
Lưu trữ dữ liệu	Thẻ SD 8 GB (SD-HC lên đến 32 GB)
Truyền thông	Ethernet, Wifi, USB
Nguồn điện	Tự cấp nguồn từ 94 đến 1.000 V @ 50-60 Hz & 400 Hz/DC
An toàn điện	IEC 61010  1.000 V CAT IV
Kích thước	245 x 270 x 180 mm
Trọng lượng	Dưới 4 kg
Cấp bảo vệ	IP67

Tính năng nổi bật và ứng dụng của máy ghi công suất PEL 115

• Vỏ IP67 chuyên dụng cho hiện trường phù hợp mọi địa hình, chống sốc, chống tia UV và chịu nhiệt độ cao, có thể lắp đặt trên cột điện.

• Tự cấp nguồn từ đầu vào điện áp: dải nguồn từ 94 đến 1.000 V (50-60 Hz, 400 Hz/DC), không cần nguồn phụ khi đo dài ngày.

• Ghi liên tục theo bước 200 ms: tốc độ thu nhận 5 phép đo/giây, chu kỳ tổng hợp từ 1 phút đến 1 giờ.

• Đo lường theo tiêu chuẩn IEEE 1459: cho kết quả công suất nhất quán, đáng tin cậy.

• Đo RMS và DC: 128 mẫu/chu kỳ trên từng pha.

• Tần số lưới DC, 50 Hz, 60 Hz và 400 Hz: dùng được cả cho lưới 400 Hz (hàng hải, hàng không).

• Tự động nhận dạng cảm biến dòng điện khi kết nối.

• Màn hình LCD kỹ thuật số có đèn nền hiển thị đồng thời nhiều giá trị.

• Kết nối Ethernet, Wifi và USB: cấu hình, tải dữ liệu và điều khiển thiết bị từ xa.

• Lưu trữ trên thẻ SD 8 GB, dùng được thẻ SD-HC đến 32 GB.

Ứng dụng của PEL 115 trong ngành điện

•  PEL 115 hỗ trợ các chiến dịch đo lường theo ISO 50001 hoặc kiểm toán bắt buộc cho tòa nhà, hạ tầng và thiết bị, giúp xác định nguyên nhân gây tiêu thụ điện quá mức hoặc sai lệch hóa đơn tiền điện.

• Bảo trì dự phòng và bảo trì dự đoán như giám sát thiết bị công nghiệp, phân tích mức tiêu thụ của hệ thống điều hòa, thông gió và sưởi (HVAC), tính toán dung lượng tủ bù công suất phản kháng, phân bổ lại tải trên lưới điện.

• Thí nghiệm và chẩn đoán điện năng ngoài hiện trường, vỏ IP67 và khả năng tự cấp nguồn giúp PEL 115 hoạt động ổn định trên cột điện, trạm biến áp và công trình ngoài trời.

• Các lĩnh vực phổ biến có thể sử dụng PEL 115 như năng lượng tái tạo (điện mặt trời, điện gió, thủy điện), công nghiệp chế biến (luyện kim, thủy tinh, giấy, hóa chất, thực phẩm), xây dựng và cải tạo công trình, dịch vụ công cộng và giao thông (chiếu sáng, đường bộ, hầm, đường sắt), trung tâm dữ liệu.

Phần mềm PEL Transfer, ứng dụng Android và điều kiện giao hàng của thiết bị PEL 115

PEL Transfer là phần mềm miễn phí để cấu hình thiết bị, tải dữ liệu và xử lý kết quả và có các điểm mạnh sau:

• Theo dõi dữ liệu theo thời gian thực trên máy tính.

• Tự động phân tách các thành phần năng lượng: năng lượng hữu ích, năng lượng tác dụng mất cân bằng, năng lượng tác dụng sóng hài, năng lượng phản kháng, năng lượng méo, năng lượng biểu kiến. Cách này làm nổi bật tổn thất để bạn xếp thứ tự ưu tiên xử lý.

• Quy đổi lượng điện tiêu thụ ra chi phí theo tiền tệ địa phương (8 khung giá).

• Xuất báo cáo tiêu thụ năng lượng đơn giản.

• Quản lý nhiều thiết bị PEL trên cùng một mạng qua Ethernet hoặc Wifi.

Ứng dụng Android

Ứng dụng giúp kiểm tra kết nối với lưới điện trước khi ghi, tải dữ liệu đã ghi và xem kết quả đo, phân tích ngay tại hiện trường.

Ngoài ra, PEL 115 tương thích phần mềm DataView®, nền tảng chung của nhiều thiết bị Chauvin Arnoux.

Cảm biến dòng điện tương thích

PEL 115 tương thích nhiều loại kẹp dòng và cảm biến linh hoạt, tự động nhận dạng khi kết nối:

• MN93: 500 mA - 200 Aac

• MN93A: 5 mA - 5 Aac (tùy chọn)

• MA194-250/ MA194-350/ MA194-1000: đến 10 kAac

• PAC93: 1 A - 1.000 Aac/ 1 A - 1.300 Adc

• C193: 1 A - 1.000 Aac

• E94: 100 mA - 10 Aac/dc và 100 mA - 100 Aac/dc

• J93: 50 - 3.500 Aac/ 50 - 5.000 Adc

• MA196 và A196-610: đến 10 kAac (loại dành riêng cho PEL 115)

Điều kiện giao hàng

• 1 túi đựng phụ kiện,

• 5 dây điện áp IP67,

• 5 kẹp cá sấu có khóa,

• 1 bộ chèn/vòng,

• 1 thẻ SD,

•  1 bộ chuyển đổi thẻ SD sang USB,

• 1 cáp USB,

• Phần mềm PEL Transfer PC kèm hướng dẫn sử dụng,

• 1 hướng dẫn sử dụng nhanh.

Phụ kiện tùy chọn:

• Bộ dunjc cụ cố định cực trên cột điện: P01102146

• Bộ 5 dây dẫn BB196 IP67: P01295479

• Bộ nguồn điện PA30: P01102057

• Bộ chuyển đổi 5A: P01101959

• Cuộn cáp bảo quản dây đo: P01102149

• Bộ dây dẫn và kẹp: P01295476

• Bộ vòng/chèn: P01102080

• Phần mềm DataView®: P01102095
