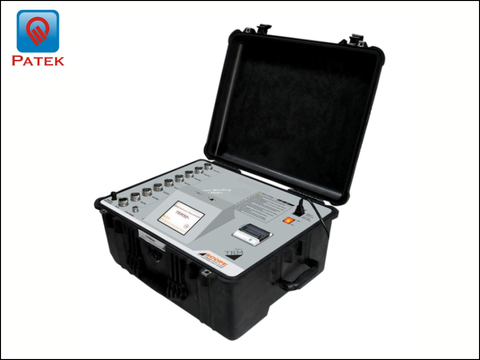

Thiết bị đo điện trở một chiều cuộn dây MBA 50A TRM50+ Scope
Model: TRM 50+
Nhà sản xuất: Scope
Xuất xứ: Ấn Độ
TRM50+ là thiết bị đo điện trở một chiều cuộn dây dòng 50 A có độ chính xác cao, được thiết kế chuyên dụng cho thử nghiệm tại hiện trường và tại nhà máy chế tạo đối với máy biến áp công suất lớn đến 500 MVA. Thiết bị được thiết kế để làm việc trong điều kiện trạm biến áp siêu cao áp (EHV) đang vận hành.
TRM50+ của hãng SCOPE là thiết bị đo điện trở một chiều cuộn dây dòng 50 A có độ chính xác cao, được thiết kế chuyên dụng cho thử nghiệm tại hiện trường và tại nhà máy chế tạo đối với máy biến áp công suất lớn đến 500 MVA. Giá trị điện trở cuộn dây của máy biến áp và máy điện quay được hiển thị trực tiếp trên màn hình TFT cảm ứng 5,7 inch.
Thiết bị được thiết kế để làm việc trong điều kiện trạm biến áp siêu cao áp (EHV) đang vận hành, đảm bảo an toàn cho người thao tác và độ lặp lại của kết quả đo. TRM50+ giúp rút ngắn thời gian thí nghiệm nhờ đấu nối một lần vào máy biến áp, đo đồng thời điện trở 6 cuộn dây, đo điện trở tất cả các nấc phân áp với chức năng tự động chuyển nấc và khử từ. Thiết bị có bảo vệ chống sức điện động ngược (Back EMF) sinh ra từ các cuộn dây có điện cảm lớn.
Thông số kỹ thuật máy đo điện trở cuộn dây máy biến áp TRM50+
Thông số | TRM50 / TRM50+ |
|---|---|
Số kênh | 3/6 kênh dòng, 3/6 kênh áp, 1 kênh nhiệt độ |
Đấu nối | Đấu nối một lần vào cuộn sơ cấp hoặc thứ cấp của máy biến áp |
Dải dòng điện | 50 A, 40 A, 25 A, 10 A, 5 A, 1 A, 100 mA, 10 mA |
Dải điện trở | Đến 2000 Ω (tự động chọn thang đo) |
Độ phân giải | 4½ digit |
Độ chính xác | Giá trị đo ± 0,5% ± 5 digit |
Điện áp hở mạch | 50 V |
Chức năng khử từ | Có |
Màn hình | TFT 5,7 inch, cảm ứng |
Máy in | Máy in nhiệt tích hợp, khổ 58 mm |
Cổng giao tiếp | Ethernet kết nối máy tính |
Cổng dữ liệu | USB kết nối bộ nhớ ngoài |
Điều khiển từ xa | Qua laptop thông qua cổng Ethernet và phần mềm |
Đo nhiệt độ | Dải 0–100°C, độ chính xác ± 1°C, độ phân giải 0,1°C |
Hiệu chỉnh nhiệt độ | Cho dây nhôm và đồng |
Kênh đầu vào nhiệt độ | Tương thích cảm biến RTD |
Giao diện người dùng | Màn hình cảm ứng điện trở |
Bảo vệ Back EMF | Có. Tự động bảo vệ sau khi đo và khi mạch dòng bị ngắt ngoài ý muốn; vẫn hoạt động khi mất nguồn lưới |
Phóng điện và chỉ thị | Tự động phóng điện đối tượng thử, hiển thị thông báo trên màn hình |
Thử nghiệm bộ chuyển nấc | Phát hiện sự gián đoạn trong quá trình thử bộ chuyển nấc |
Thử nghiệm OLTC (tùy chọn) | Có đồ thị dòng điện theo thời gian, đo một pha hoặc ba pha đồng thời; chỉ khả dụng khi điều khiển qua máy tính |
Dải dòng thử OLTC | 50 A, 40 A, 25 A, 10 A, 5 A |
Bảo vệ | Ngắt nguồn khi quá điện áp, quá dòng, quá nhiệt |
Chỉ thị | Đảo cực, thông mạch đấu nối và phóng điện |
Tự kiểm tra | Tự kiểm tra các kênh khi cấp nguồn và hiển thị thông báo |
Dây đo | Dây đo, dây nguồn AC, dây tiếp địa và dây cảm biến nhiệt độ |
Môi trường làm việc | -10°C đến 50°C, độ ẩm 95% (không ngưng tụ) |
Nhiệt độ bảo quản | -20°C đến 60°C |
Thử nghiệm gia nhiệt (Heat Run) | Có |
Đo đấu tam giác (Delta) | Tính toán và hiển thị giá trị từng nhánh của cuộn dây đấu tam giác |
Đo với một phía nối đất | Đo được khi một phía nối đất (kể cả nối đất trung tính) |
Nguồn cấp | 110 V AC ±15% 50/60 Hz ±10% hoặc 220 V AC ±15% 50/60 Hz ±10% |
Kích thước | 630 × 500 × 302 mm |
Khối lượng | Khoảng 22 kg |
Tính năng nổi bật của thiết bị đo điện trở cuộn dây MBA TRM50+
Đo điện trở một chiều cuộn dây của máy điện quay công suất lớn và các đối tượng có điện cảm cao như máy biến áp, máy phát điện, động cơ điện.
Dòng một chiều 50 A cho phép đo điện trở thấp với độ chính xác cao.
Đấu nối một lần vào toàn bộ cuộn dây phía sơ cấp và/hoặc thứ cấp; đo đồng thời giúp giảm thời gian đấu nối và đo.
Phát hiện sự thay đổi điện trở cuộn dây, cuộn dây bị chập hoặc hở mạch từ các giá trị đo.
Tự động đo nhiệt độ và tính toán giá trị điện trở đã hiệu chỉnh nhiệt độ.
Đo điện trở tất cả các nấc phân áp của các pha trong một lần thử; ghi nhận, in và lưu trữ kết quả.
Thử nghiệm tiếp điểm bộ điều áp dưới tải (OLTC) và đánh giá toàn bộ tính năng OLTC; thử nghiệm một pha hoặc ba pha trong cùng một lần đo, xuất một báo cáo duy nhất.
Đánh giá tình trạng tiếp điểm OLTC, cơ cấu truyền động OLTC và điện trở chuyển tiếp.
Tự động phóng điện và khử từ đối tượng thử sau khi đo.
Tham khảo thêm máy đo tỷ số biến áp (TTR) 302 hoặc thiết bị đo dòng rò chống sét van SA30i+
Ứng dụng của thiết bị thí nghiệm máy biến áp TRM50+
Thí nghiệm máy biến áp lực, máy biến áp phân phối tại nhà máy và hiện trường.
Kiểm tra cuộn dây máy phát điện, động cơ điện công suất lớn.
Thử nghiệm bộ điều áp dưới tải (OLTC), kiểm tra tiếp điểm và điện trở chuyển tiếp.
Thử nghiệm gia nhiệt (Heat Run) và kiểm tra bảo trì định kỳ trạm biến áp.
