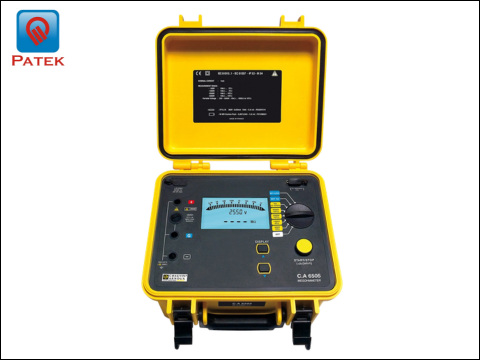

Máy đo điện trở cách điện - C.A 6505

Liên hệ

Model:             C.A 6505

Nhà sản xuất:  Chauvin Arnoux

Xuất xứ:          Pháp

Tiêu đề
Hotline hỗ trợ: +84 98 70 35 546
|
Số lượng
Báo giá nhanh

Để đảm bảo an toàn hệ thống điện, các thiết bị điện đã được cách điện tốt hay chưa thì phải cần đến máy đo điện trở cách điện. Đây là một loại công cụ cần thiết và sử dụng phổ biến trong việc đo và kiểm tra dòng điện trong lĩnh vực điện máy công nghiệp, xây dựng, sản xuất,… Hãy cùng Patek tìm hiểu về các loại thiết bị đo điện trở cách điện tốt nhất trên thị trường hiện nay.

Tại sao cần phải đo điện trở cách điện

Điện trở cách điện là điện trở được đo giữa vỏ của máy móc, thiết bị và hai đầu dây ra của chúng. Thông số này càng lớn thì khả năng an toàn khi sử dụng máy móc, thiết bị càng cao.

Do tác động của các yếu tố môi trường như nhiệt độ, độ ẩm, thao tác sai khi sử dụng thiết bị, lớp cách điện bị hao mòn theo thời gian,… nên cần phải thường xuyên đo điện trở cách điện để có thể đánh giá về tính ổn định của dòng điện, kiểm tra tình trạng cách điện của các thiết bị điện có đảm bảo an toàn, giúp ngăn ngừa tình trạng rò rỉ điện gây ra sự cố điện giật hoặc gây tai nạn nghiêm trọng về người và tài sản. Ngoài ra, việc đo điện trở cách điện còn giúp xem xét được sự thay đổi của dòng điện theo thời gian.

Máy đo điện trở cách điện là loại thiết bị cần thiết hỗ trợ cho các kỹ sư trong việc đo, kiểm tra, thử nghiệm điện trở cách điện của các thiết bị hay vật liệu cách điện để đảm bảo an toàn cho người và các thiết bị máy móc trong các công trình xây dựng, nhà máy công nghiệp,…

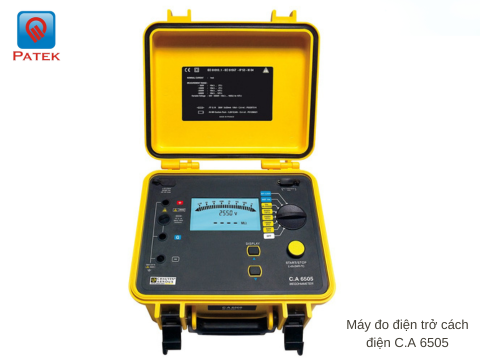

                                                Máy đo điện trở cách điện C.A 6505

Tiêu chuẩn đo điện trở cách điện máy biến áp

Đo điện trở cách điện máy biến áp là công việc kiểm tra thường xuyên, định kỳ. Mục đích của việc này nhằm kiểm tra sơ bộ tình trạng cách điện (có phát sinh tình trạng chậm cháy, ngắn mạch) giữa các cuộn dây với nhau, giữa các cuộn dây với vỏ, hạn chế xảy ra tình trạng rò rỉ điện giữa các pha hoặc thân biến áp.

Tiêu chuẩn đo:

  • Với cuộn dây 400 V: Đo điện trở cách điện ở thang 500 VDC.

  • Với cuộn dây lớn hơn 1000 V: Sử dụng thang 2500 VDC hoặc 5000 VDC.

Đo điện trở cách điện máy biến áp thực hiện 3 phần:

  • Đo điện trở cách điện giữa cuộn dây điện áp thấp với thân chính máy biến áp, sử dụng thang 1000V DC.

  • Đo điện trở cách điện giữa hai cuộn dây điện áp thấp và điện áp cao, với thang đo là 2500 VDC.

  • Đo điện trở cách điện giữa cuộn dây điện áp cao và thân chính máy biến áp, máy đo điện áp ở thang 5000 VDC.

Thiết bị đo điện trở cách điện loại nào tốt?

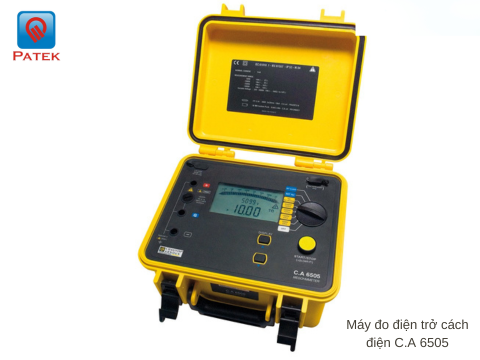

Máy đo điện trở cách điện C.A 6505

Thông số kỹ thuật

Điện áp thử cách điện

500/ 1,000/ 2.500/ 5,000 Vdc

Tùy chỉnh từ 40 V đến 5,100 Vdc (10 hoặc 100V mỗi lần thay đổi)

Phạm vị đo

500 V: 10 kΩ đến 2 TΩ

1,000 V: 10 kΩ đến 4 TΩ

2,500 V: 10 kΩ đến 10 TΩ

5,000 V: 10 kΩ đến 10 TΩ

Điện áp đo

1 đến 5,100 V (15 Hz đến 500 Hz hoặc DC)

Điện dung

0.001 to 49.99 F

Dòng rò

0.000 nA đến 3,000 A

Chức năng

Hiển thị

Màn hình LCD lớn

Sáng nền

Thiết lập thời gian đo

Tỷ số tính toán

DAR / PI

Khóa điện áp thử

Nguồn cấp

Pin sạc NiMH

Dung lượng pin

30 ngày với 10 lần đo giá trị DAR và 5 lần đo giá trị PI trong 1 ngày

An toàn điện

IEC 61010-1 (Cat III 1,000V hoặc Cat I 2,500V) và IEC 61557

Kích thước

270 x 250 x 180 mm

Trọng lượng

4.3 kg

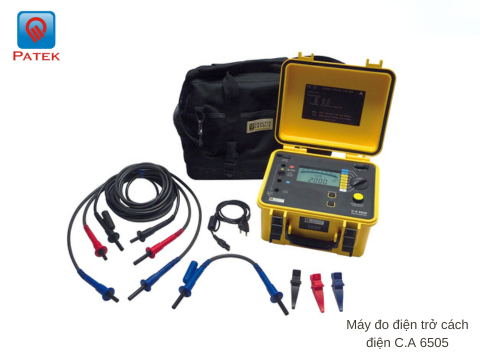

Phụ kiện tiêu chuẩn

 -  01 Túi đựng có dây đeo

 -  02 Dây đo HV (Đỏ, xanh) dài 3m (có vỏ bọc)

 -  01 Dây HV (đen) dài 3m có jack cắm phụ (có vỏ bọc)

 -  01 Dây nối (xanh) có jack cắm phụ dài 0.5 m

  -  01 Dây nguồn dài 1.8 m

 -  01 USB có file HDSD

Trên đây là toàn bộ thông tin chi tiết về máy đo điện trở cách điện C.A 6505. Hy vọng với những chia sẻ mà Patek mang đến, bạn sẽ có thêm những kiến thức bổ ích trong việc lựa chọn các dòng máy đo điện trở cách điện tốt và chất lượng nhất trên thị trường hiện nay.
