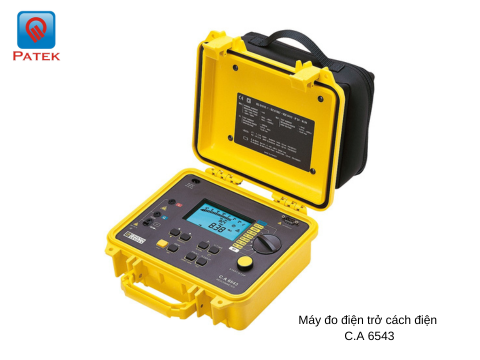

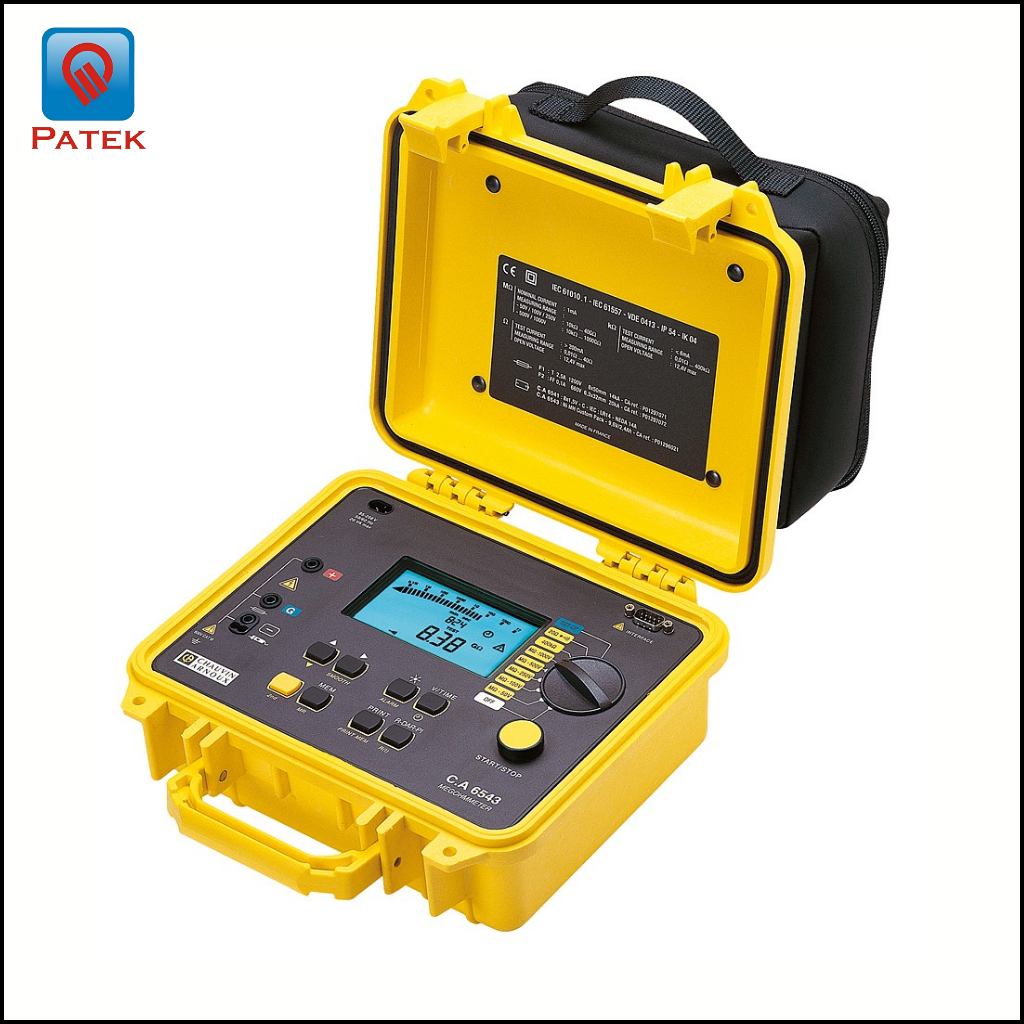

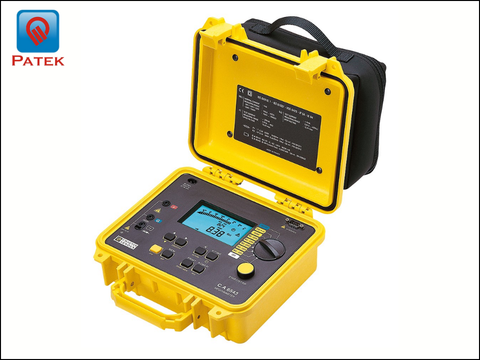

Máy đo điện trở cách điện - CA 6541 & CA 6543

C.A 6541 và C.A 6543 là hai thiết bị đo điện trở cách điện cầm tay, được thiết kế cho dải điện áp thử nghiệm từ 50V đến 1000V kiểm tra cách điện động cơ, máy phát điện, cáp điện lực, tủ điện và hệ thống lắp đặt điện hạ thế.

Cả hai thiết bị đều được đặt trong vali cứng nhỏ gọn, thuận tiện mang theo khi kiểm tra ngoài công trường, đáp ứng tiêu chuẩn an toàn điện IEC 61010-1, CAT III 600V và tiêu chuẩn đo lường cách điện IEC 61557.

Thông số kỹ thuật chi tiết của thiết bị đo điện trở cách điện cầm tay C.A 6541 và C.A 6543

Chi tiết phạm vi đo theo từng mức điện áp thử

• C.A 6541 sử dụng 8 pin LR14 thông thường, phù hợp đo cách điện đơn giản, thực hiện phép đo tức thời và đọc kết quả trực tiếp trên màn hình mà không cần lưu trữ hay xuất báo cáo.

• C.A 6543 được trang bị pin sạc NiMH, bộ nhớ trong 128 kB và cổng giao tiếp RS232 hai chiều, cho phép lưu trữ hàng nghìn kết quả đo, truyền dữ liệu về máy tính và xử lý bằng phần mềm DataView® phù hợp cho công tác bảo trì phòng ngừa định kỳ, theo dõi lịch sử đo lường và lập báo cáo thí nghiệm chuyên nghiệp.

Vì sao chỉ số DAR và PI quan trọng trong đo lường cách điện?

Một trong những tính năng nổi bật của C.A 6541 và C.A 6543 là khả năng tự động tính toán chỉ số DAR (tỷ số hấp thụ điện môi) và chỉ số PI (chỉ số phân cực). Đây là hai chỉ số tiêu chuẩn được sử dụng rộng rãi trong chẩn đoán chất lượng cách điện của động cơ, máy phát và máy biến áp:

• PI = R10 phút / R1 phút

• DAR = R1 phút / R30 giây

Phép đo theo thời gian này giúp loại bỏ ảnh hưởng của dòng điện xoáy tức thời, cho kết quả đánh giá chính xác hơn so với việc chỉ đọc một giá trị điện trở cách điện tức thời, đặc biệt hữu ích khi kiểm tra cách điện máy biến áp, động cơ điện công suất lớn.

Các tính năng nổi bật của thiết bị đo điện trở cách điện - CA 6541 & CA 6543

• Màn hình LCD lớn có đèn nền, hiển thị đồng thời giá trị số và biểu đồ cột logarit, dễ đọc trong mọi điều kiện ánh sáng tại hiện trường.

• Kiểm tra điện áp tự động trước mỗi phép đo, ngăn chặn việc đo cách điện khi mạch vẫn còn điện áp, đảm bảo an toàn cho người sử dụng.

• Kiểm tra điện áp và điện dung sau mỗi phép đo cách điện, giám sát quá trình xả điện của mạch được kiểm tra.

• Chức năng chặn điện áp thử: cho phép khóa không cho sử dụng một số mức điện áp thử nhất định (50V, 100V, 250V, 500V, 1000V), tránh sai sót thao tác trên thiết bị nhạy cảm.

• Chức năng SMOOTH: làm mượt giá trị đo khi tín hiệu không ổn định, giúp đọc kết quả dễ dàng hơn.

• Báo động ngưỡng lập trình được: cảnh báo bằng hình ảnh và âm thanh khi kết quả đo vượt ngưỡng cho phép.

• Đầu dò điều khiển từ xa (tùy chọn): tích hợp đèn chiếu sáng điểm đo và nút bấm khởi động/dừng đo ngay trên đầu dò, tăng tốc độ thao tác khi kiểm tra cách điện ngoài hiện trường.

• Phần mềm DataView® (dành cho C.A 6543): tự động nhận diện thiết bị khi kết nối máy tính, cho phép điều khiển đo từ xa, xem dữ liệu theo thời gian thực, vẽ đồ thị R(t), tính DAR/PI và xuất báo cáo đo lường tiêu chuẩn.

Ứng dụng thực tế của thiết bị C.A 6541 và C.A 6543

• Kiểm tra cách điện động cơ điện, máy phát điện trước khi đưa vào vận hành hoặc trong bảo trì định kỳ.

• Thí nghiệm cách điện máy biến áp phân phối và máy biến áp công suất tại các trạm điện.

• Kiểm tra hệ thống lắp đặt điện công nghiệp, tủ điện, cáp điện lực hạ thế và trung thế.

• Bảo trì phòng ngừa trong các nhà máy công nghiệp, giúp phát hiện sớm dấu hiệu suy giảm cách điện trước khi xảy ra sự cố.

• Nghiệm thu và bàn giao công trình điện, lập hồ sơ kiểm định an toàn điện theo yêu cầu của chủ đầu tư hoặc cơ quan quản lý.

Điều kiện giao hàng

• Túi đựng
• 3 dây dẫn dài 1,5m (một dây có vỏ bọc)
• 3 kẹp cá sấu
• 1 đầu dò kiểm tra + pin hoặc nguồn
