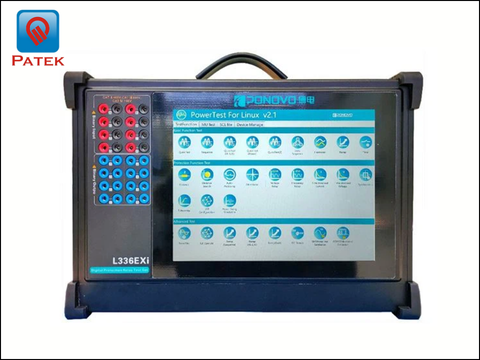

L336EXi-E Super-Light Thiết bị thử nghiệm Rơ-le bảo vệ kỹ thuật số siêu nhẹ | Ponovo
Model: L336EXi-E
Nhà sản xuất: Ponovo
Xuất xứ: Trung Quốc
L336EXi-E là thế hệ mới nhất trong dòng sản phẩm L336i chuyên về thử nghiệm rơ-le bảo vệ cầm tay. Với trọng lượng toàn bộ máy chỉ 9kg, L336EXi-E mang đến giải pháp thử nghiệm rơ-le nhỏ gọn, cơ động nhất trên thị trường hiện nay.
L336EXi-E là thế hệ mới nhất trong dòng sản phẩm L336i chuyên về thử nghiệm rơ-le bảo vệ cầm tay. Với trọng lượng toàn bộ máy chỉ 9kg, L336EXi-E mang đến giải pháp thử nghiệm rơ-le nhỏ gọn, cơ động nhất trên thị trường hiện nay.
Thiết bị được trang bị đầu ra dòng điện 4×20A/1×80A và đầu ra điện áp 4×300V, cùng khả năng xuất tín hiệu số qua cáp quang, cho phép thử nghiệm hầu hết các loại rơ-le hiện có trên lưới điện: rơ-le điện từ, rơ-le số, rơ-le vi tính và rơ-le kỹ thuật số theo chuẩn IEC 61850/IEC 61869.
Thông số kỹ thuật chi tiết
Thông số | Giá trị |
|---|---|
| Đầu ra dòng điện xoay chiều (AC Current outputs) | |
Điều khiển | Điều khiển độc lập biên độ, tần số và góc pha |
Dải đầu ra | 4×20A / 1×80A |
Độ chính xác | Sai số < 0,08% rd. + 0,02% rg. (guar.); < 0,03% rd. + 0,02% rg. (typ.) |
Độ phân giải | 1mA (≤10A), 5mA (10~40A) |
Công suất đầu ra tối đa | 4×225VA (20A/pha); 1×450VA (50A) |
Thời gian tăng/giảm dòng | <100µs |
Độ méo hài (THD%) | ≤0,2% |
Tần số | 10Hz~1kHz |
Thời gian xuất tín hiệu | Liên tục (<10A/kênh); >30s (10~20A/kênh); >15s (20~30A/kênh); >10s (30~40A/kênh) |
Cảnh báo vận hành | Tự động phát hiện và cảnh báo khi quá tải, méo tín hiệu, hở mạch |
| Đầu ra dòng điện một chiều (DC Current outputs) | |
Dải đầu ra | 4×10A |
Độ chính xác | ±5mA (0,2A~1A); ±0,5% (1A~10A) |
Độ phân giải | 2mA (0,2A~10A) |
Công suất đầu ra tối đa | 100W (10A) |
Bảo vệ | Tự động bảo vệ quá tải |
| Đầu ra điện áp xoay chiều (AC Voltage Outputs) | |
4 pha AC (L-N) | 4×0~300V |
1 pha AC (L-L) | 1×0~600V |
Điện áp thứ 4 (Uz) | Có thể đặt là điện áp thứ tự không, điện áp trích tuyến hoặc giá trị bất kỳ |
Độ chính xác | Sai số < 0,03% rd. + 0,02% rg. (guar.); < 0,015% rd. + 0,005% rg. (typ.) |
Độ phân giải | 1mV (<30V), 10mV (30V~300V) |
Công suất đầu ra tối đa | 4×75VA typ. / 4×50VA guar. tại 300V (4 pha); 3×100VA typ. / 3×85VA guar. tại 300V (3 pha); 1×200VA typ. / 1×170VA guar. tại 600V (1 pha) |
Thời gian đáp ứng | <100µs |
Độ méo hài (THD%) | <0,05% typ., <0,1% guar. (30V~300V) |
Sai số đồng bộ dòng-áp | ≤10µs |
| Đầu ra điện áp một chiều (DC Voltage Outputs) | |
Dải đầu ra | 4×±0~300V / 1×±0~600V |
Độ chính xác | ±50mV (2V~10V); ±0,5% (10V~300V) |
Độ phân giải | 10mV |
Công suất đầu ra tối đa | 100W tại 300V |
| Thông số chung | |
Dải tần số | 10Hz~1kHz |
Độ chính xác tần số | <0,5mHz (đo tại 50Hz/60Hz) |
Độ phân giải tần số | 0,001Hz |
Đặc tính đầu ra | Có thể thêm sóng hài (bậc 2~61) và thành phần DC |
Dải góc pha | 0~359,9° |
Độ chính xác góc pha | ±0,1° |
Độ phân giải góc pha | 0,1° |
Điện áp đầu vào danh định | 100~240V AC |
Dải điện áp cho phép | 85~264VAC |
Tần số danh định | 50/60Hz |
Dòng điện tiêu thụ | Tối đa 10A |
Trọng lượng | 9kg |
Kích thước (D×R×C) | 374×261×116mm |
Chế độ điều khiển | Điều khiển tại chỗ và điều khiển qua PC |
Kết nối PC | 2 cổng Ethernet / Wi-Fi (802.11 b/g/n) |
Màn hình | LCD cảm ứng TFT 10.4 inch |
Nhiệt độ hoạt động | 0~50ºC |
Nhiệt độ bảo quản | -25~+70ºC |
Độ ẩm tương đối | 5~95%, không ngưng tụ |
Tiêu chuẩn EMC | EN/IEC 61326-1, EN/IEC 61000-3-2/3, EN/IEC 61000-4-2/3/4/5/6/8/11/18 |
Tiêu chuẩn an toàn | EN/IEC 61010-1/1-12/2-030, EN/IEC 60255-25/27, FCC Part 15 Sub B |
Chứng nhận | CE, TÜV, GS |
Tính năng nổi bật
Thiết kế siêu nhẹ, trọng lượng chỉ 9kg, tương đương 1/3 so với các hệ thống thử nghiệm rơ-le truyền thống giúp dễ dàng mang theo khi đi công tác hiện trường.
Công suất đầu ra lớn, độ chính xác cao, thiết bị có dòng điện 4×20A/1×80A và điện áp 4×300V, đáp ứng đa dạng bài toán thử nghiệm rơ-le với tín hiệu ổn định, sai số nhỏ.
8 cổng quang tích hợp hỗ trợ đầy đủ chức năng IEC 61850/IEC 61869, thuận tiện cho việc gửi và nhận tín hiệu mẫu số (SMV theo IEC 61850-9-2, IEC 61869-9) phù hợp với các trạm biến áp áp dụng số hóa.
Màn hình cảm ứng 10.4 inch tích hợp sẵn các chức năng giúp hỗ trợ vận hành trực tiếp tại chỗ hoặc điều khiển từ xa qua máy tính.
Nhập đường cong đặc tính linh hoạt: Hỗ trợ nhập dữ liệu các file RIO, XRIO, CSV vào template rơ-le và liên kết trực tiếp với giá trị cài đặt giúp rút ngắn thời gian điều chỉnh cấu hình.
Wi-Fi tích hợp sẵn dễ dàng kết nối không dây với máy tính điều khiển.
Tích hợp GPS, hỗ trợ đồng bộ theo chuẩn IRIG-B và IEEE 1588 (PTP).
Ứng dụng thực tế
L336EXi-E hỗ trợ đầy đủ các phương thức thử nghiệm: đầu ra tín hiệu tương tự, đầu vào/đầu ra tín hiệu số gửi/nhận SMV và publish/subscribe GOOSE. Nhờ đó, thiết bị có thể thử nghiệm toàn diện các thiết bị thứ cấp như rơ-le bảo vệ truyền thống lẫn rơ-le bảo vệ thông minh, cũng như các thiết bị đo lường, điều khiển tại trạm biến áp truyền thống và trạm biến áp số.
STT | Kiểu tín hiệu thử nghiệm |
|---|---|
1 | Đầu ra tương tự + Đầu vào số (rơ-le truyền thống) |
2 | Gửi SMV + Nhận GOOSE (rơ-le số hoàn toàn) |
3 | Đầu ra tương tự + Nhận GOOSE |
4 | Gửi SMV + Đầu vào số |
5 | Đầu ra tương tự + Đầu vào số + Nhận GOOSE |
6 | Gửi SMV + Đầu vào số + Nhận GOOSE |
