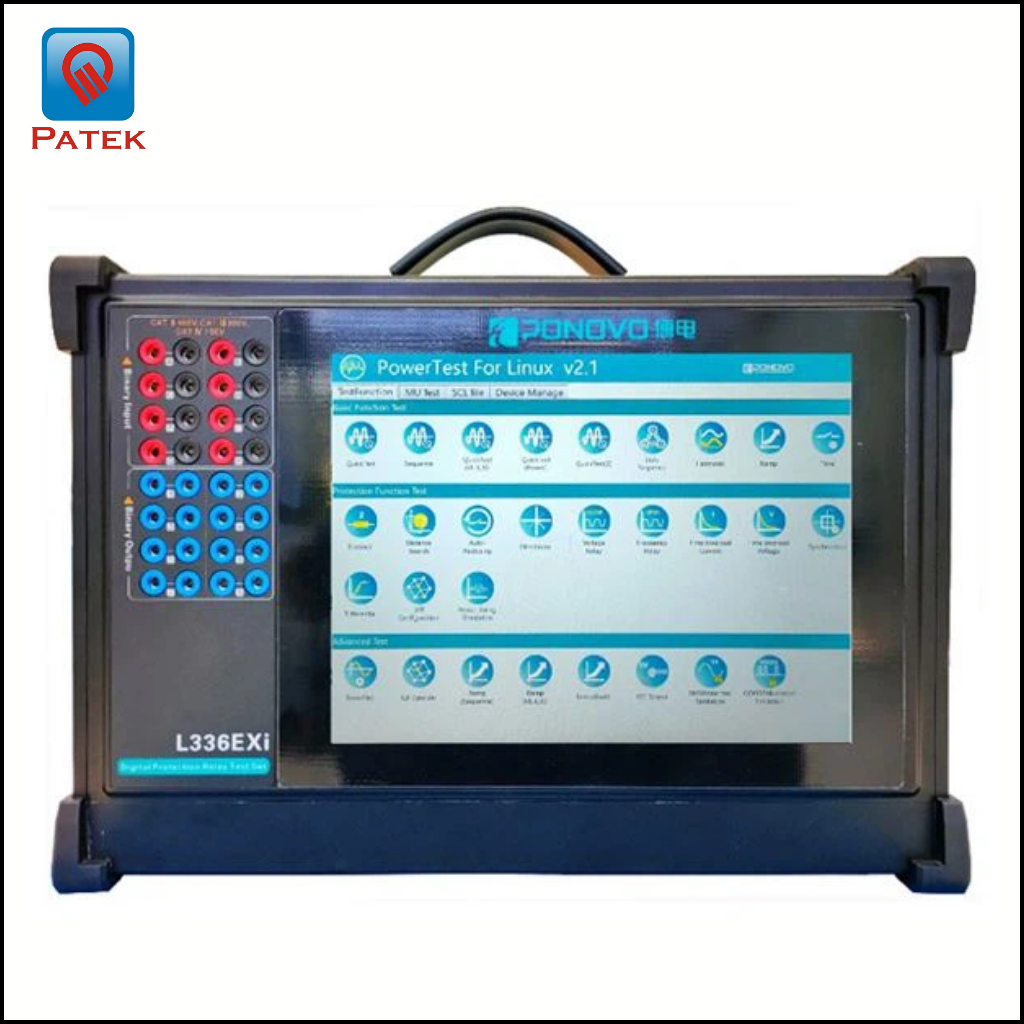

L336EXi Bộ thử nghiệm Rơle bảo vệ kỹ thuật số siêu nhẹ | Ponovo
Model: L336EXi
Nhà sản xuất: Ponovo
Xuất xứ: Trung Quốc
L336EXi Series là dòng bộ thử nghiệm rơle bảo vệ kỹ thuật số siêu nhẹ thế hệ mới, kế thừa và phát triển từ dòng sản phẩm L336i, L336EXi Series mang đến giải pháp kiểm tra rơle cơ động, gọn nhẹ nhưng vẫn đảm bảo độ chính xác và độ tin cậy cao cho các kỹ sư thí nghiệm điện, đơn vị vận hành trạm biến áp và phòng thí nghiệm bảo vệ rơle.
L336EXi Series là dòng bộ thử nghiệm rơle bảo vệ kỹ thuật số siêu nhẹ thế hệ mới, kế thừa và phát triển từ dòng sản phẩm L336i, L336EXi Series mang đến giải pháp kiểm tra rơle cơ động, gọn nhẹ nhưng vẫn đảm bảo độ chính xác và độ tin cậy cao cho các kỹ sư thí nghiệm điện, đơn vị vận hành trạm biến áp và phòng thí nghiệm bảo vệ rơle.
Dòng sản phẩm hiện có 4 phiên bản (models): L336EXi, L336EXi-E, L336EXi-B và L336EXi-H, đáp ứng linh hoạt các yêu cầu về dải điện áp, dòng điện đầu ra và phương thức cấp nguồn khác nhau trong công tác thí nghiệm hiện trường.
Thông số kỹ thuật nổi bật
| Thông số | Giá trị |
|---|---|
| Đầu ra dòng điện xoay chiều | |
| Điều khiển | Điều khiển độc lập biên độ, tần số và góc pha |
| Dải xuất | 6×20A / 3×40A |
| Độ chính xác | error < 0.08% rd + 0.02% rg (guaranteed); error < 0.03% rd + 0.02% rg (typical) |
| Độ phân giải | 1mA (≤10A), 5mA (10A~40A) |
| Công suất đầu ra tối đa | 6×225VA (20A/pha), 3×450VA (30~40A/pha) |
| Thời gian tăng/giảm dòng | < 100µs |
| Độ méo hài (THD%) | ≤ 0.2% |
| Tần số | 10Hz ~ 1kHz |
| Thời gian xuất | Liên tục (<10A/kênh); >30s (10~20A/kênh); >15s (20~30A/kênh); >10s (30~40A/kênh) |
| Chỉ thị vận hành | Tự động phát hiện và cảnh báo khi quá tải, méo dạng và hở mạch |
| Đầu ra dòng điện một chiều | |
| Dải xuất | 6×10A |
| Độ chính xác | ±5mA (0.2A~1A); ±0.5% (1A~10A) |
| Độ phân giải | 2mA (0.2A~10A) |
| Công suất đầu ra tối đa | 100W (10A) |
| Chỉ thị vận hành | Tự động bảo vệ quá tải |
| Đầu ra điện áp xoay chiều | |
| Điều khiển | Điều khiển độc lập biên độ, tần số và góc pha |
| Dải xuất | 6×130V |
| Điện áp thứ tư (Uz) | Có thể đặt là điện áp thứ tự không, điện áp trích tuyến, hoặc bất kỳ giá trị nào |
| Độ chính xác | error < 0.03% rd + 0.02% rg (guaranteed); error < 0.015% rd + 0.005% rg (typical) |
| Độ phân giải | 5mV (≤2V); 10mV (2V~130V) |
| Công suất đầu ra | 3×60VA (120V/pha); 6×30VA (120V/pha) |
| Thời gian tăng/giảm áp | < 100µs |
| Độ méo hài (THD%) | ≤ 0.2% |
| Tần số | 10Hz ~ 1kHz |
| Thời gian xuất | Liên tục ở điện áp định mức |
| Chỉ thị vận hành | Tự động phát hiện và cảnh báo khi quá tải, méo dạng và ngắn mạch |
| Sai số đồng bộ dòng – áp | ≤ 10µs |
| Đầu ra điện áp một chiều | |
| Dải xuất | 6×±150V / 1×±300V |
| Độ chính xác | ±25mV (0.5V~5V); ±0.5% (5V~150V) |
| Độ phân giải | 1mV (0.5V~5V); 10mV (5V~150V) |
| Công suất đầu ra tối đa | 60W (150V) |
| Nguồn phụ trợ DC | |
| Dải điện áp | 48V ~ 264V |
| Công suất | 88W tại 110V; 110W tại 220V |
| Độ chính xác | <1% rg (typical); <5% rg (guaranteed) |
| Đầu vào nhị phân | |
| Số lượng | 8 |
| Tiêu chí kích hoạt | Tiếp điểm khô (potential-free) hoặc điện áp DC so với ngưỡng |
| Đặc tính đầu vào | Potential-free hoặc ngưỡng 18VDC |
| Điện áp đầu vào tối đa | 300Vpeak |
| Tốc độ lấy mẫu | 20kHz |
| Độ phân giải | 50µs |
| Thời gian đo tối đa | Vô hạn |
| Chức năng đếm | <3kHz tại xung, độ rộng xung 150µs |
| Điện áp đầu vào tối đa (theo CAT) | CAT II/400V, CAT III/300V, CAT IV/150V |
| Thời gian khử rung (Debounce/Deglitch) | 0~25ms |
| Cách ly Galvanic | 8 kênh cách ly độc lập |
| Kết nối | Giắc chuối 4mm |
| Đầu vào đếm xung | |
| Số lượng | 2 |
| Tần số đếm tối đa | 100kHz |
| Độ rộng xung | >3µs |
| Ngưỡng điện áp | 5V (trễ 2V) |
| Điện áp đầu vào tối đa | ±8V |
| Kết nối | Giắc tổ hợp 10 chân (mặt trên) |
| Đầu ra nhị phân dạng rơle | |
| Loại | Tiếp điểm rơle khô, điều khiển bằng phần mềm |
| Số lượng | 4 |
| Khả năng cắt AC | Vmax: 300VAC / Imax: 8A / Pmax: 2000VA |
| Khả năng cắt DC | Vmax: 300VDC / Imax: 8A / Pmax: 150W |
| Kết nối | Giắc chuối 4mm (mặt trước) |
| Đầu ra nhị phân dạng transistor | |
| Loại | Đầu ra transistor cực thu hở (open collector) |
| Số lượng | 4 |
| Tốc độ cập nhật | 10kHz |
| Khả năng cắt DC | ±30mA / ±300V DC |
| Kết nối | Giắc chuối 4mm (mặt trước) |
| Đầu đo điện áp DC | |
| Dải đo | 0~±10V |
| Độ chính xác | <0.02% rg (typical); 0.05% rg (guaranteed) |
| Trở kháng đầu vào | 100kΩ |
| Đầu đo dòng điện DC | |
| Dải đo | 0~±1mA, 0~±20mA |
| Độ chính xác | <0.02% rg (typical); 0.05% rg (guaranteed) |
| Trở kháng đầu vào | 50Ω |
| Đầu ra mức thấp | |
| Dải đặt | 12×0~10Vpk |
| Dòng ra tối đa | 1mA |
| Độ chính xác | error <0.025% (typical); <0.07% (guaranteed) tại 1~10Vpk |
| Độ phân giải | 250µV |
| Méo dạng (THD+N) | <0.015% (typical); <0.05% (guaranteed) |
| Tính năng | Hoàn toàn độc lập với các đầu ra khuếch đại nội bộ |
| Kết nối | Giắc tổ hợp 16 chân (mặt trên) |
| Đầu đo AC+DC tương tự | |
| Loại | Đầu vào điện áp tương tự AC+DC (đo dòng qua kẹp dòng hoặc điện trở shunt ngoài) |
| Số lượng | 8 |
| Dải đo danh định (rms) | 0.1V, 1V, 10V, 100V, 500V |
| Độ chính xác biên độ | error <0.06% rg (typical); <0.15% rg (guaranteed) |
| Băng thông | DC ~ 10kHz |
| Tần số lấy mẫu | 40kHz |
| Trở kháng đầu vào | 350kΩ // 50pF |
| Chỉ thị quá tải đầu vào | Có |
| Bảo vệ đầu vào | Có |
| Điện áp đầu vào tối đa | CAT IV/150V, CAT III/300V, CAT II/500V (700Vpk) |
| Cách ly Galvanic | 8 nhóm |
| Kết nối | Kết hợp với đầu vào nhị phân |
| IEC 61850 SV, GOOSE (tùy chọn thiết kế trên nền FPGA) | |
| Số lượng cổng | 8 cổng quang/Ethernet (100/1000MB), có thể thay đổi |
| Chuẩn hỗ trợ | IEC61850-9-1/2, IEC 61869-9, IEC61850-8-1 |
| Loại giao diện | LC / RJ45 |
| Loại cáp quang | Đa mode 62.5/125µm (cam) / cáp Ethernet |
| Phát/đăng ký GOOSE | Ánh xạ đầu ra nhị phân sang thuộc tính dữ liệu GOOSE phát đi và ngược lại; ≥360 đầu vào/ra nhị phân ảo; ≥128 bản tin GOOSE phát/đăng ký |
| Gửi/nhận SMV | 288 mẫu/chu kỳ danh định, tối đa 36 tín hiệu độc lập được ánh xạ vào dataset |
| Hỗ trợ VLAN | Có thể chọn mức ưu tiên và VLAN-ID |
| Chỉ thị trạng thái | LINK xanh (sáng liên tục): kết nối hiệu lực; RX/TX xanh (nhấp nháy): đang trao đổi dữ liệu |
| Nguồn cấp | |
| Điện áp đầu vào danh định | 100~240V AC |
| Điện áp đầu vào cho phép | 85~264VAC |
| Tần số danh định | 50/60Hz |
| Dải tần số cho phép | 45~65Hz |
| Dòng điện | Tối đa 10A |
| Bảo vệ | Bảo vệ quá áp và cảnh báo tiếp địa không an toàn |
| Kết nối | Ổ cắm AC chuẩn (IEC 60320) |
| Thông số chung khác | |
| Trọng lượng | 9kg |
| Kích thước (W×H×D) | 374×261×116mm |
| Chế độ điều khiển | Điều khiển tại chỗ và điều khiển qua PC |
| Kết nối PC | 2 cổng Ethernet / WiFi (802.11 b/g/n) |
| Màn hình hiển thị | LCD TFT cảm ứng 10.4 inch |
| Tự kiểm tra phần cứng | Tự kiểm tra sau khi khởi động |
| Nhóm cách ly Galvanic | Nguồn điện lưới, đầu ra khuếch đại điện áp, nhóm khuếch đại dòng A/B, nguồn phụ trợ DC, đầu vào nhị phân/tương tự – tất cả được cách ly độc lập |
| Bảo vệ | Tất cả đầu ra dòng/áp chống quá tải, ngắn mạch, chống xung điện áp cao ngoài và quá nhiệt |
| Điều kiện môi trường | |
| Nhiệt độ vận hành | 0 ~ 50ºC |
| Nhiệt độ lưu kho | -25 ~ +70ºC |
| Độ ẩm tương đối | 5~95% không ngưng tụ |
| EMC (E&I) | EN/IEC 61326-1; EN/IEC 61000-3-2/3; EN/IEC61000-4-2/3/4/5/6/8/11/18 |
| Tiêu chuẩn môi trường | EN/IEC 60068-2-1/2/3/6/27 |
| Tiêu chuẩn an toàn | EN/IEC 61010-1/1-12/2-030; EN/IEC 60255-25/27; FCC Part 15 Sub B |
| Khác | ECS-001:2006 LVD EU |
Đặc điểm nổi bật của bộ thử nghiệm rơle L336EXi Series
Thiết kế siêu nhẹ, nhỏ gọn, trọng lượng chỉ 9kg, giảm 2/3 khối lượng so với hệ thống thử nghiệm rơle truyền thống, thuận tiện mang theo khi thí nghiệm hiện trường tại trạm biến áp.
4 model tùy chọn với nhiều kênh xuất dòng điện và điện áp, công suất đầu ra lớn, phù hợp thử nghiệm đa dạng loại rơle bảo vệ, tín hiệu đầu ra ổn định với độ chính xác cao.
8 cổng quang phục vụ thử nghiệm rơle kỹ thuật số, hỗ trợ đầy đủ chức năng IEC 61850 / IEC 61869, cho phép gửi và nhận SMV (Sampled Measured Values – IEC 61850-9-2, IEC 61869-9) cũng như phát và đăng ký thông điệp GOOSE.
Màn hình cảm ứng tích hợp 10.4 inch phục vụ thao tác tại chỗ (local operation), đồng thời hỗ trợ điều khiển từ xa qua máy tính bằng phần mềm chuyên dụng PowerTest Int V7.0.
Hỗ trợ nhập đường cong đặc tính bảo vệ (characteristic curve) thông qua các định dạng file RIO, XRIO, CSV vào thư viện mẫu rơle và liên kết trực tiếp với giá trị chỉnh định.
Tích hợp sẵn module WiFi cho phép kết nối không dây tới máy tính điều khiển.
Tích hợp sẵn module GPS, hỗ trợ đồng bộ thời gian theo chuẩn IRIG-B và IEEE 1588 (PTP – Precision Time Protocol).
Hệ điều hành Linux ổn định, hỗ trợ kết nối đa phương thức: WiFi, Bluetooth, điều khiển tại chỗ và điều khiển từ xa qua PC.
4 phiên bản của L336EXi Series
Model | Dòng điện xuất | Điện áp xuất | Cổng quang | Nguồn cấp |
|---|---|---|---|---|
L336EXi | 6×20A | 6×130V | 8 cặp cổng cáp quang | Nguồn ngoài |
L336EXi-H | 6×20A | 4×300V | Nguồn ngoài | |
L336EXi-E | 4×20A | 4×300V | Nguồn ngoài | |
L336EXi-B | 6×20A | 6×130V | Hỗ trợ cả pin và nguồn ngoài |
Ứng dụng của thiết bị L336EXi
L336EXi Series hỗ trợ đầy đủ các phương thức tín hiệu: xuất điện áp/dòng điện tương tự, đầu vào/đầu ra nhị phân, gửi và nhận SMV, phát và đăng ký GOOSE. Nhờ đó, thiết bị có thể kiểm tra toàn diện các thiết bị thứ cấp trong trạm biến áp truyền thống lẫn trạm biến áp thông minh, bao gồm rơle bảo vệ và thiết bị đo lường điều khiển.
Bảng các chế độ tín hiệu thử nghiệm
STT | Loại tín hiệu thử nghiệm | Ứng dụng |
|---|---|---|
1 | Analog output + Binary input | Thử nghiệm rơle bảo vệ truyền thống |
2 | SMV sending + GOOSE subscription | Thử nghiệm rơle bảo vệ số hoàn toàn |
3 | Analog output + GOOSE subscription | Thử nghiệm kết hợp tín hiệu tương tự và GOOSE |
4 | SMV sending + Binary input | Thử nghiệm tín hiệu số kết hợp đầu vào nhị phân |
5 | Analog output + Binary input + GOOSE subscription | Thử nghiệm hỗn hợp đa tín hiệu |
6 | SMV sending + Binary input + GOOSE subscription | Thử nghiệm hỗn hợp tín hiệu số |
7 | Analog output + SMV receiving | Thử nghiệm thiết bị hợp bộ (Merging Unit – MU) |
8 | SMV receiving + GOOSE subscription | Phân tích mạng |
Với khả năng linh hoạt chuyển đổi giữa các chế độ trên, L336EXi Series là công cụ lý tưởng cho các đơn vị thí nghiệm điện, tư vấn thiết kế, đơn vị vận hành lưới điện thực hiện hiệu chỉnh rơle, kiểm tra định kỳ, thử nghiệm nghiệm thu và thử nghiệm chức năng bảo vệ theo chuẩn IEC 61850 cho trạm biến áp số.
