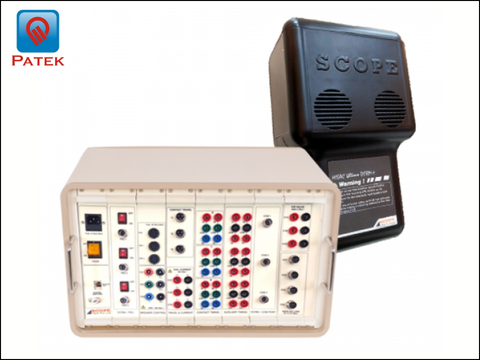

Bộ thử nghiệm máy cắt HISAC Ultima with DCRM+ Scope thế hệ mới

HISAC Ultima là bộ thử nghiệm động máy cắt thế hệ mới của SCOPE, giải pháp tối ưu để thử nghiệm mọi loại máy cắt. HISAC Ultima là thiết bị phân tích đầy đủ nhất để kiểm tra đặc tính động của máy cắt tại các trạm biến áp siêu cao áp (EHV) đang mang điện, cấp điện áp đến 765 kV.

Thiết bị đo điện trở tiếp xúc động (DCRM) trên 6 điểm ngắt của 3 pha trong một lần thao tác, giúp giảm đáng kể tác động lên máy cắt và rút ngắn thời gian ngừng thử nghiệm.

HISAC Ultima with DCRM+ bảo đảm an toàn cho người sử dụng, máy cắt được nối đất ở cả hai phía trong quá trình thử nghiệm nhờ thử nghiệm tiếp địa kép

Ngoài ra thiết bị còn cho phép tạo trước các kế hoạch thử nghiệm với đầy đủ thông số cài đặt cho mọi loại máy cắt trong trạm và chỉ cần mở lại khi thử nghiệm thực tế nhờ đó không phải cài đặt lại toàn bộ thông số tại hiện trường.

Phần mềm phân tích cung cấp nhiều tiện ích giúp giám sát tình trạng máy cắt hiệu quả, bằng cách so sánh dữ liệu thử nghiệm hiện tại với các dấu hiệu đặc trưng trước đó và dự báo hiệu suất vận hành trong tương lai.

Thông số kỹ thuật của bộ thí nghiệm đóng cắt HISAC Ultima with DCRM+

Tính năng nổi bật của thiết bị phân tích máy cắt HISAC Ultima with DCRM+

• Thử nghiệm mọi loại máy cắt cao áp (HV), siêu cao áp (EHV) và cực cao áp (UHV), đo toàn bộ các thông số đặc tính quan trọng của tất cả các pha/điểm ngắt chỉ trong một lần thao tác.

• Đo thời gian tiếp điểm chính/tiếp điểm PIR (điện trở đóng trước), thời gian nảy tiếp điểm, độ lệch đồng thời giữa các tiếp điểm và thời gian tiếp điểm phụ.

• Phân tích đặc tính hành trình tiếp điểm gồm tốc độ, hành trình đóng trước, khoảng hở tiếp điểm, quá hành trình và độ nảy ngược, khi dùng cảm biến hành trình và đồ gá phù hợp.

• Ghi đặc tính dòng điện cuộn cắt và cuộn đóng.

• Ghi lại dấu hiệu đặc trưng của điện trở tiếp xúc động của tiếp điểm chính và tiếp điểm hồ quang trên cả 6 điểm ngắt đồng thời.

• Hiển thị các thông số cài đặt, kết quả thử nghiệm dạng đồ thị và dạng bảng.

• In báo cáo thử nghiệm dạng đồ thị, có phần đầu trang thông tin thử nghiệm và phần cuối trang kết quả tính toán, qua máy in ngoài.

• Tích hợp phần mềm Test Manager chạy trên nền Windows™, mạnh mẽ và thực tế, dùng để điều khiển, vận hành thiết bị; xem, phân tích và xử lý dữ liệu thử nghiệm dạng đồ thị ở độ phân giải cao trên máy tính xách tay.

• Chọn thông số cài đặt lập trình sẵn và ngưỡng đạt/không đạt (pass/fail) thông qua phần mềm.

• Kết nối với máy cắt bằng dây đo bền, chống mài mòn, đủ chiều dài, có đầu nối nhanh, phù hợp cho máy cắt siêu cao áp.

• Dễ dàng di chuyển trong sân trạm nhờ bộ thiết bị có thể lắp trên xe đẩy thiết kế riêng, có bánh xe lớn và bảng phân phối nguồn điện lưới.

• Module DCRM ghi nhận sự biến thiên động của điện trở tiếp xúc của tiếp điểm chính và tiếp điểm hồ quang trong quá trình máy cắt thao tác.

• Mỗi module DCRM có sẵn nguồn DC 100 A độc lập, cách ly, sử dụng pin sạc.

• Kết quả được vẽ dạng đồ thị trên màn hình phần mềm và có thể tiếp tục phân tích để xác định các thông số như khoảng hở tiếp điểm, tổng hành trình đóng trước, hành trình đóng trước của đầu tiếp điểm hồ quang, giá trị điện trở của tiếp điểm chính và tiếp điểm hồ quang, v.v.

• Có các module tùy chọn bổ sung để đo giá trị PIR và giám sát điện áp một chiều của trạm (điện áp cuộn dây), dòng điện động cơ, phân tích lần cắt đầu tiên hoặc các thông số tĩnh khác thông qua các kênh analog có thể cấu hình.

• Đã qua thử nghiệm điển hình theo các tiêu chuẩn IEC 60068, IEC 61326-1 và IEC 61010-1.

• Cung cấp kèm dây đo phù hợp và hộp vận chuyển cho thiết bị.

• Cảm biến hành trình và đồ gá được cung cấp theo đơn đặt hàng, tùy theo hãng sản xuất, loại và thông số định mức của máy cắt.

Ứng dụng của thiết bị đo hành trình máy cắt HISAC Ultima with DCRM+

HISAC Ultima with DCRM+ phù hợp cho các đơn vị vận hành, thí nghiệm và bảo dưỡng máy cắt cần:

• Kiểm tra đặc tính thời gian, hành trình và dòng cuộn dây của máy cắt các cấp điện áp đến 765 kV.

• Đánh giá tình trạng tiếp điểm bằng phép đo điện trở tiếp xúc tĩnh và động.

• Thử nghiệm an toàn tại trạm biến áp đang vận hành.

• Theo dõi xu hướng suy giảm chất lượng máy cắt qua từng chu kỳ bảo dưỡng.
