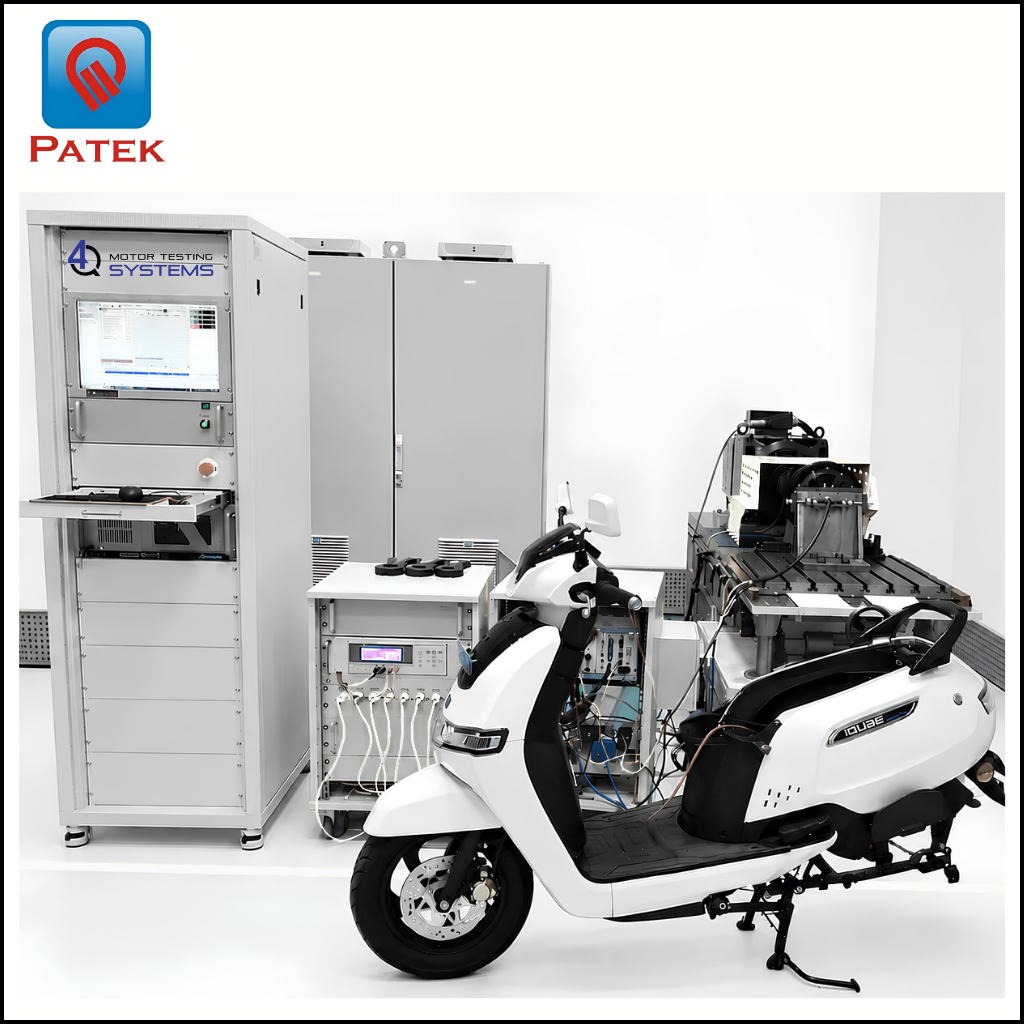

Hệ thống thử nghiệm hệ truyền động và động cơ kéo xe điện 4Q-eDrive

Vì sao việc thử nghiệm xe điện lại khác biệt?

Hệ truyền động điện (E-Drive) cần được thử nghiệm trong các điều kiện vận hành thực tế với tốc độ quay cao, điện áp cao và các chu trình tải động mô phỏng chính xác điều kiện vận hành trên đường.

Việc sử dụng nhiều thiết bị đo từ các nhà sản xuất khác nhau như Dynamometer, Máy phân tích công suất (Power Analyzer) và Hệ thống thu thập dữ liệu (DAQ) có thể dẫn đến:

• Rủi ro tích hợp hệ thống
• Sai lệch hiệu chuẩn giữa các thiết bị
• Thiếu khả năng truy xuất nguồn gốc dữ liệu
• Gia tăng thời gian phát triển sản phẩm
• Khó đáp ứng các yêu cầu đánh giá và chứng nhận quốc tế

4Q-eDrive thay thế toàn bộ hệ thống thử nghiệm rời rạc bằng một nền tảng tích hợp hoàn chỉnh đã được hiệu chuẩn sẵn, hỗ trợ vận hành tái sinh, tốc độ cao và đáp ứng ngay các tiêu chuẩn quốc tế dành cho xe điện.

Nền tảng thử nghiệm EV tích hợp

• Kiểm tra toàn diện động cơ kéo và hệ truyền động xe điện
• Vận hành tái sinh bốn góc phần tư (Four-Quadrant Regenerative Operation) theo cả hai chiều quay thuận (CW) và ngược (CCW)
• Mô phỏng điều kiện vận hành thực tế cho động cơ và bộ điều khiển xe điện
• Phân tích NVH (Noise - Vibration - Harshness), dao động và phổ hài
• Tuân thủ các tiêu chuẩn ISO 21782, IEC 60349-4 và AIS 041
• Chuỗi đo lường được hiệu chuẩn đồng bộ từ mô-men xoắn, tốc độ, công suất đến nhiệt độ
• Một nhà cung cấp - một đơn đặt hàng (PO) - một đầu mối hỗ trợ - một chế độ bảo hành
• Giải pháp chìa khóa trao tay (Turnkey), tích hợp sẵn phần cứng, phần mềm và quy trình thử nghiệm đã được kiểm chứng thực tế.

Tải tái sinh bốn góc phần tư

Sơ đồ khối hệ thống

Lưới điện → Bộ biến đổi bốn góc phần tư → Động cơ tạo tải → Cảm biến mô-men xoắn → Hệ truyền động điện (E-Drive) cần thử nghiệm → Máy phân tích công suất chính xác → Nền tảng phần mềm 4Q

III. Mô phỏng chu trình vận hành xe điện

Nền tảng 4Q-eDRIVE thực hiện mô phỏng đồng bộ chu trình vận hành của xe điện nhằm kiểm chứng động cơ kéo, bộ nghịch lưu và toàn bộ hệ truyền động trong điều kiện vận hành thực tế.

Các kịch bản thử nghiệm được lập trình sẵn theo các tiêu chuẩn ô tô quốc tế, cho phép thực hiện nhanh chóng với độ lặp lại cao, độ đồng bộ chính xác và khả năng điều khiển vòng kín ổn định.

Trong suốt quá trình thử nghiệm, hệ thống giám sát theo thời gian thực các thông số:

• Tốc độ
• Mô-men xoắn
• Dòng điện
• Điện áp
• Công suất
• Nhiệt độ

Các chu trình vận hành được hỗ trợ

• WMTC1 / WMTC2
• IDC (Indian Driving Cycle)
• EUDC (European Urban Driving Cycle)
• WLTP (Worldwide Harmonized Light Vehicles Test Procedure)
• Chu trình vận hành do người dùng tự xây dựng
• Chu trình thử nghiệm tăng tốc và giảm tốc
• Mô phỏng tải đường (Road-load Simulation)
• Mô phỏng phanh tái sinh (Regenerative Braking)
• Mô phỏng tải pin và quá trình thu hồi năng lượng khi phanh.

IV. Xây dụng bản đồ hiệu suất

Nền tảng 4Q-eDRIVE tạo bản đồ hiệu suất đồng bộ trên toàn bộ vùng làm việc của động cơ kéo và bộ nghịch lưu.

Các đại lượng được đo đồng thời để xây dựng bản đồ hiệu suất của động cơ, bộ nghịch lưu và toàn bộ hệ truyền động chỉ trong một quy trình thử nghiệm tự động.

• Công suất điện đầu vào
• Công suất cơ đầu ra
• Mô-men xoắn
• Tốc độ
• Điện áp
• Dòng điện

Kết quả được xuất trực tiếp sang định dạng CSV hoặc Microsoft Excel phục vụ phân tích kỹ thuật và đánh giá trong sản xuất.

V. 05 model tiêu chuẩn từ 22 kW đến 500 kW

VI. Tại sao nên lựa chọn 4Q-eDRIVE?

Kiểm chứng toàn diện hệ truyền động xe điện

Động cơ kéo và bộ nghịch lưu được thử nghiệm đồng thời trong điều kiện điều khiển vòng kín và mô phỏng đúng trạng thái vận hành thực tế của xe điện thay vì chỉ thử nghiệm tại một điểm tải cố định như các bàn thử truyền thống.

Cấu trúc tái sinh tiết kiệm năng lượng

Bộ biến đổi AC bốn góc phần tư hoàn trả hơn 90% năng lượng về lưới điện, loại bỏ nhu cầu sử dụng tải điện trở công suất lớn, giảm nhiệt lượng phát sinh và tiết kiệm đáng kể chi phí vận hành đối với các phép thử công suất lớn hoặc thời gian dài.

Tích hợp sẵn các tiêu chuẩn quốc tế

Các quy trình thử nghiệm theo ISO 21782, IEC 60349-4 và AIS 041 đã được lập trình sẵn trong nền tảng phần mềm 4Q Software Platform. Hệ thống tự động tạo báo cáo dưới định dạng PDF và CSV, không cần tính toán hoặc lập trình bổ sung.

Giải pháp đồng bộ từ một nhà cung cấp

Toàn bộ phần cứng, phần mềm, thiết bị đo lường, lắp đặt và nghiệm thu được cung cấp dưới dạng giải pháp Turnkey, với một đầu mối hỗ trợ kỹ thuật, một chế độ bảo hành và một quy trình triển khai thống nhất.

Đã được kiểm chứng trong thực tế

Các hệ thống 4Q-eDRIVE đã được triển khai thành công từ các bệ thử R&D công suất 22 kW đến các băng thử sản xuất 500 kW, phục vụ thử nghiệm động cơ kéo xe điện, động cơ hub, động cơ dẫn động trung tâm (Mid-drive Motor) và toàn bộ hệ truyền động điện (EV Powertrain).
